Densan DVE-SH7032 嵌入式控制器板，基于Renesas SH7032微控制器

Densan DVE-SH7032 以Renesas SH7032 32位RISC单片机为核心构建嵌入式工业控制板。SH7032为ROMless版本，需外挂程序存储器；板级I/O分配以Densan手册为准，下列MCU参数依据瑞萨SH7032Datasheet。

MCU：Renesas SH7032，32位内部RISC，16位外部数据总线，22位地址总线。时钟：5V下最高20MHz。片上存储：8KB RAM，ROMless。外部存储：通过总线控制器扩展ROM/Flash/SRAM/DRAM。I/O：40路可配置I/O（其中32路输入/输出、8路仅输入）。封装：112脚QFP。供电：4.5–5.5V，标称5V。

10位8通道A/D转换器；5通道16位集成定时器（含PWM与输入捕获）；2路串行通信接口（异步/同步）；4通道DMA；中断控制器含9个外部中断、31个内部源、16级优先级；总线状态控制器支持外部存储与DRAM刷新；看门狗与断点控制。

提供实时控制、模拟采集、串行通信、定时器PWM与外接存储扩展，适合中小型嵌入式工业控制。

FA控制器、嵌入式仪表、电机/定时控制子系统、Densan老旧控制替换、SuperH平台定制工业项目。

CPU最高20MHz，50ns/指令（单周期指令条件）；A/D为10位8通道；定时器16位5通道，支持PWM/捕获；串口全双工，波特率按系统时钟设定。

FR-4嵌入式PCB、112脚塑料QFP单片机、外置存储器件、模拟输入调理、串口收发器与镀锡/镀金连接器。

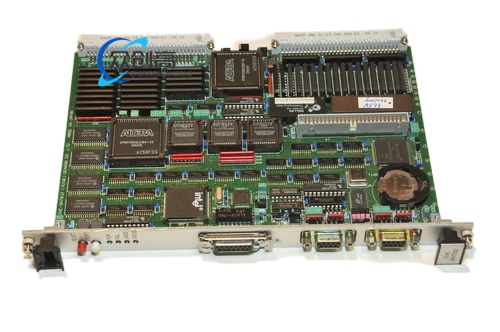

布局含SH7032 QFP、外存插座/器件、模拟输入连接器、串口、定时器/PWM输出端，以及按Densan设计的总线/背板接口。

SH7032从外置/板载程序存储器取指，执行RISC控制程序；模拟量经10位ADC入片，定时/PWM由定时器单元产生，串口负责通信，DMA与总线控制器完成外部数据传输。

提供稳定5V（4.5–5.5V）；接入认定载板/背板/接线；先核对外存配置与中断分配；确认时钟源与复位电路。

112脚QFP防静电；供电不超5.5V及绝对最大额定；外存时序错误会导致总线异常；配置变更后做固件回归测试。工作温度按芯片版本：常规−20–+75℃，宽温−40–+85℃。
