SH7604 为单芯片 32 位 RISC 微计算机，集成 CPU 核心、乘法器、除法器、4KB 缓存、DMA、定时器、串口、中断控制器和总线状态控制器，可通过外部存储器控制器直接连接 DRAM、同步 DRAM、伪 SRAM 和突发 ROM，适用于工业控制、通信接口和嵌入式 VME/载板主处理场景 。

CPU 核心： 32 位内部 RISC  load-store 架构，SuperH/SH2 兼容，16 位定长指令。

通用寄存器： 16 个 32 位通用寄存器，3 个 32 位控制寄存器，4 个 32 位系统寄存器 。

执行效率： 基本指令单状态执行；28.7MHz 时约 35ns/指令 。

地址空间： 架构支持 4GB；具体外部可实现空间由总线状态和载板译码决定 。

缓存： 片上 4KB 缓存，用于降低外部存储器访问延迟 。

DMA 控制器： 2 通道，支持外部存储器、外部 I/O 与片上外设间传输；支持外部引脚、SCI、定时器请求及自动请求；循环窃取或突发模式；单地址/双地址模式；传输宽度 1/2/4/16 字节；固定或轮询优先级；最大传输次数 16,777,216 。

除法单元： 支持 64÷32 与 32÷32，标准例程约 39 个时钟周期，带溢出中断 。

定时器： 1 路 16 位自由运行定时器，可选内部/外部时钟、输入捕获、输出比较、溢出/匹配中断；1 路看门狗，可切换为看门狗或间隔定时器，溢出可产生复位、外部信号或中断 。

串口 SCI： 1 路，异步或同步全双工；异步支持 7/8 数据位、1/2 停止位、奇/偶/无校验、多机通信；同步 8 位；内置波特率发生器，发送空、发送结束、接收满、接收错误可触发中断并启动 DMA 。

中断控制器： NMI 及外部 IRL 编码输入，管理片上外设与外部中断。

总线控制器： 支持多芯片选择区域，可直连 DRAM、SDRAM、伪 SRAM、突发 ROM，配置等待状态、总线宽度和刷新。

封装： 144 脚塑料 QFP（FP-144J）、176 脚塑料 TFBGA（TBP-176） 。

单周期 RISC 吞吐： 基本算逻、load/store 按单状态调度，配合 4KB 缓存提升重复访问效率。

乘加与除法硬件： 适合滤波、控制回路和定点信号处理；除法单元卸载软件除法。

无胶合内存接口： 总线状态控制器直接驱动 DRAM/SDRAM/PSRAM，减少外部逻辑。

自动数据传输： DMA 在串口、定时器、外部存储器之间搬运，降低 CPU 占用。

工业实时控制： PLC 扩展、运动控制、传感器汇聚。

嵌入式通信： 串口网关、协议转换、外设管理。

载板主处理： VME 或定制背板中的引导、监控和 I/O 调度。

指令吞吐： 28.7MHz 下基本指令约 35ns/条 。

DMA 容量： 单通道最多 16,777,216 次传输，宽度可按 1/2/4/16 字节配置 。

除法性能： 32/64 位除法标准例程约 39 时钟周期 。

定时器分辨率： 由主频分频设置，支持 φ/8、φ/32、φ/128 及外部计数来源。

芯片： CMOS 工艺 SuperH 核心。

封装材料： 塑料 QFP 或塑料 BGA，含引线框/基板、焊球或引脚。

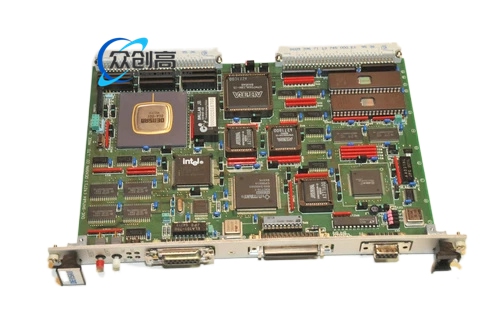

载板材料： Densan 9271 板卡所用 FR4、接插件镀层、内存与电源器件，以官方板图为准。

单芯片集成： CPU、缓存、乘除法、DMA、定时器、SCI、中断、总线控制集中于一颗器件。

外部总线分层： 地址、数据、控制、片选独立；PLL 电源与数字电源分离布置。

外设映射： 所有片上外设通过存储器映射寄存器访问。

CPU 取 16 位指令进入流水线，从通用寄存器取操作数，执行算逻、乘加、除法或访存，结果写回寄存器或外部内存。缓存加速指令和数据复用；DMA 在后台完成块传输；自由运行定时器和看门狗产生周期、捕获和安全事件；SCI 按异步/同步帧收发；中断控制器按优先级响应 NMI、外部 IRL 和片上外设；总线控制器把 CPU 访问翻译成 DRAM/SDRAM/ROM/I/O 的片选、行列、读写和刷新信号。

电源去耦： 每个 VCC/GND 对布置旁路电容，PLL 电源单独滤波。

时钟电路： 按载板模式接晶振、振荡器或外部时钟，PLL 锁定后再全速运行。

复位电路： 提供上电复位和手动复位，脉冲宽度符合 SH7604 与载板手册。

内存配置： 先配置片选区域、等待状态、SDRAM/DRAM 时序和刷新，再初始化固件。

装配检查： QFP 按焊盘共面性检查，BGA 做 X 光或电气连通性验证。

电压确认： 先核对处理器型号和载板标签，不超绝对最大额定值。

保留脚处理： 未定义、NC 和保留引脚按官方手册处理，不随意上拉/下拉。

散热： 按实际频率、DMA 负载和环境温度保证结温与板温在合格范围。

静电防护： 装配、更换内存和接插件时使用防静电工位与腕带。
