XIOC-16DO 是 Eaton XIOC 系列数字量输出模块，型号目录 257896，用于 XC100/200 控制器扩展。

该模块提供 16 路 24 VDC 晶体管源型输出，作为 XC100/200 PLC 的本地或远程 I/O 扩展。适用于需要大量低压直流开关点的机械设备、输送系统与小型产线。

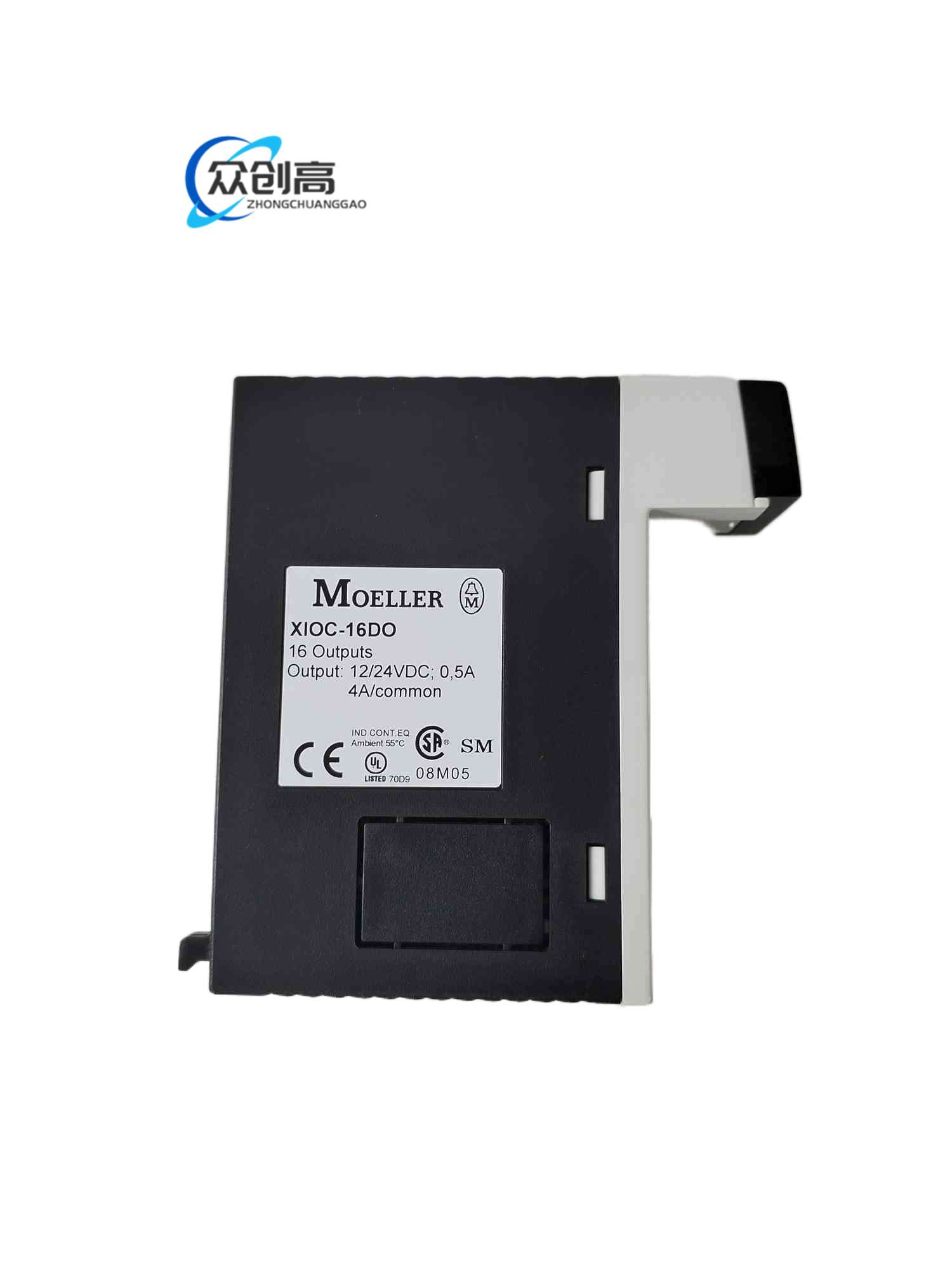

16 路数字输出，晶体管源型，每路 0.5 A，输出电压 24 VDC，允许 20.4–28.8 VDC。模块电源可适用资料标称 20.4–28.8 V 或 11.8–14.4 V 不同供电组，订货按XIOC系统电压确认。内部 5 V 逻辑功耗约 50 mA，总静态功耗最大约 0.75 W。接线支持螺钉或弹簧端子。尺寸约深 100 mm、高 95 mm、宽 30 mm，重量约 0.135 kg。

每路输出带短路保护，整体具备过压保护二极管。LED 状态指示电源与输出。与 XC100/200 配合可扩展最多 15 个 XIO/XIOC 模块。源型输出适合驱动24 VDC继电器、指示灯、电磁阀。IP20 本体，符合 IEC/EN 61131-2。

适用于包装线、立体仓储、机床辅助输出、测试台、建筑机械控制柜等 24 VDC 高密度开关场景。

工作温度 0°C 至 55°C，存储 -25°C 至 70°C。湿度不结露。振动 10–57 Hz 振幅 0.075 mm，57–150 Hz 加速度 1.0 g；冲击 15 g/11 ms。输出通断延迟约 0.3 ms。EMC 按工业A类环境相关标准执行。

采用工业塑料模块壳、PCB、MOSFET 输出级、螺钉/弹簧端子金属件。整体无风扇被动散热。

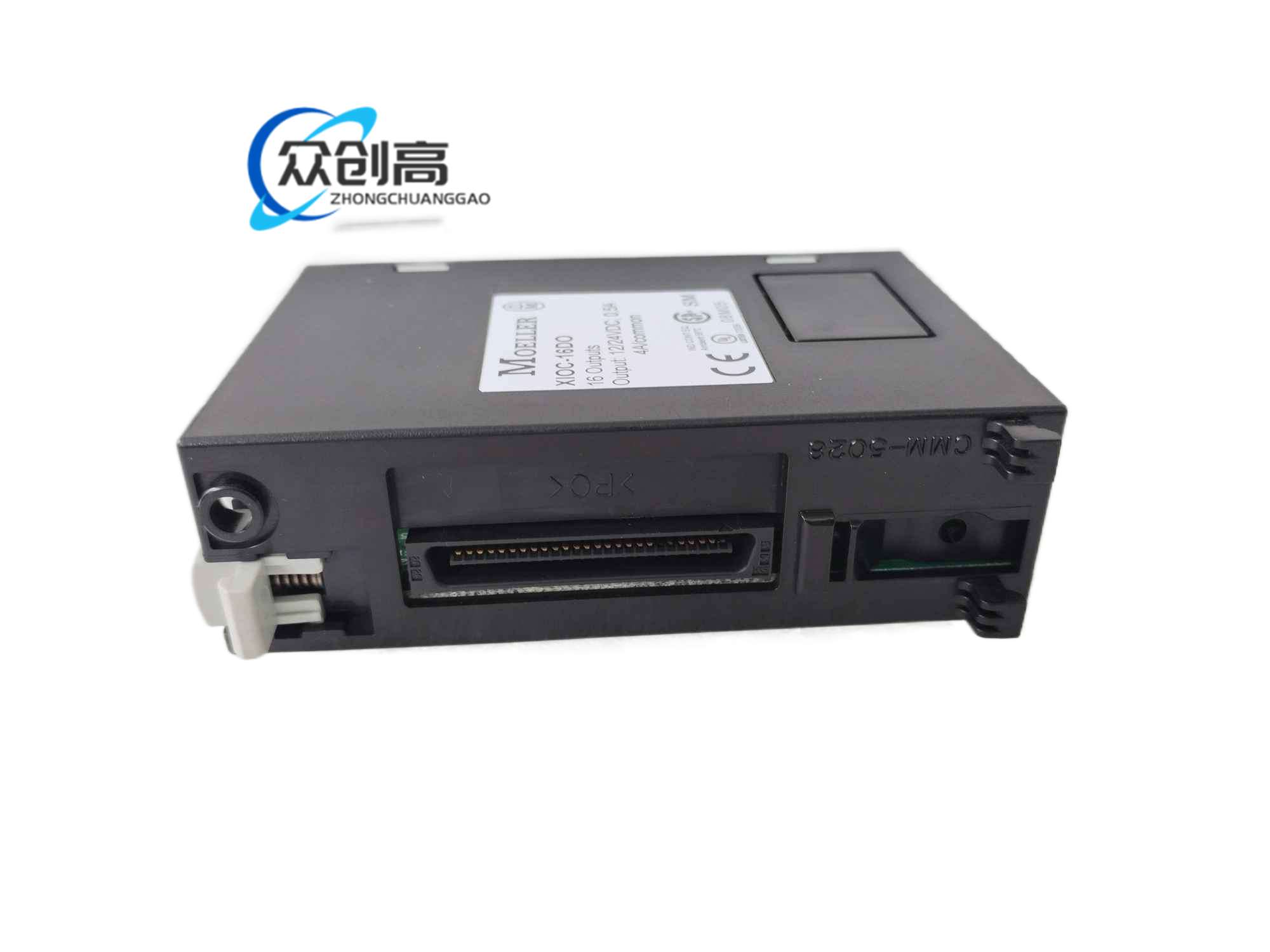

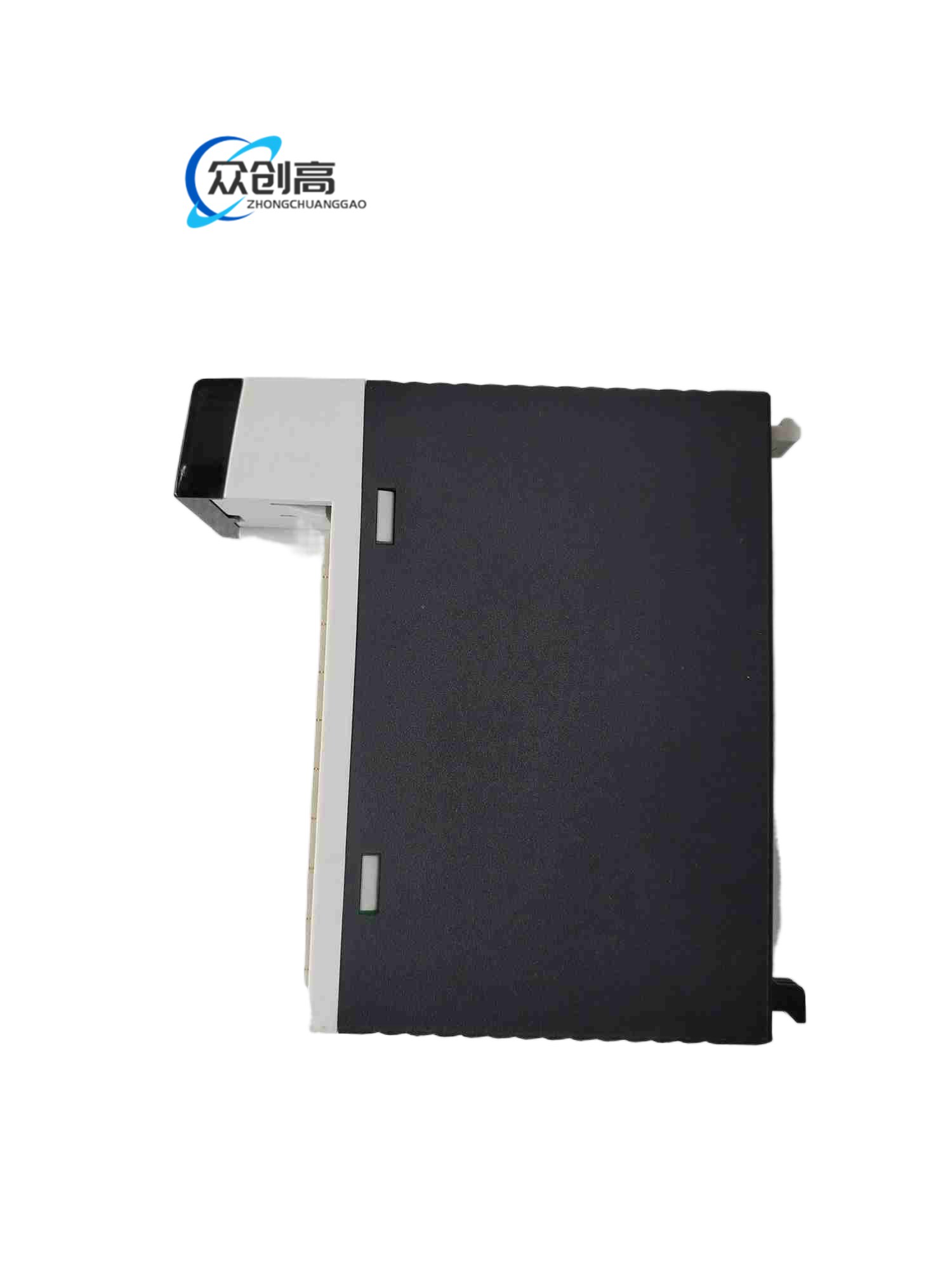

窄体导轨模块，正面LED与通道标识，底部/背部插装端子块并连接XC控制器背板或扩展总线。源型输出公共端统一由电源接线提供。

控制器通过内部扩展总线发送输出数据，模块驱动电路将逻辑信号转为 24 VDC 源极输出。短路时电子保护关断对应通道并上报状态；感性负载依靠外部或系统抑流设计消除反峰。

安装于XC100/200 系统指定扩展位或导轨，保证24 VDC供电源有能力承担16×0.5 A峰值及实际负载。螺钉端子按线径紧固，弹簧端子插入到位。与高功率继电器、接触器线圈分开走线并加抑制元件。

源型输出不能直接用于漏型接线系统。16路全开0.5 A时总电流8 A，必须核算电源与模块配电。短路保护复位前排除负载故障。模块不支持危险区直接安装，进入防爆环境应通过安全栅或隔离方案。
