VM-701BNB1TRPTB1 为 Vibro-Meter/Meggitt 或新川合作系列四通道/多通道机械监视模块，用于轴振、推力位移与胀差保护；后缀按配置表示非易燃、热带涂覆、重型端子等选项。

该模块面向汽轮机、离心压缩机、大型电机等旋转设备，接收电涡流探头信号，连续测量径向振动、轴向推力、转子差胀与偏心。NB1 表示非易燃/有限危险区电路选项，TRP 表示热带化三防涂覆，TB1 表示重型螺钉端子接口。模块可在 19 英寸机架中运行，向 DCS 提供模拟量、继电器报警与以太网数据。

输入按资料版本可为 4 通道独立电涡流输入，或按其它渠道资料作为单/多通道振动输入。电涡流激励采用恒流前置，典型 -24 伏直流激励。频率带宽可设 10 赫兹-10 千赫兹高低通数字滤波。模拟输出配置 0-10 伏原始信号或 4-20 毫安测量值，依版本不同。报警继电器按通道设预警、停机两级，干触点输出。通信提供前面板 USB 本地配置与 RJ45 Modbus TCP 远程上传。电源由机架或外部 24 伏直流供给。

多通道隔离输入，支持标准电涡流探头。三防涂覆适应高湿、高盐雾、热带环境。非易燃版本可直接装入 Division 2 控制柜。重型螺钉端子抗振动、抗松动。以太网 Modbus 实现远程状态可视化。热插拔依机架版本支持，正面 LED 显示 OK、报警、停机。

沿海电厂高湿环境汽机轴振监测，石化压缩机组推力与径向振动保护，热带地区水泥、冶金旋转设备状态系统，危险品车间控制柜内有限危险区机械保护，大型风机与泵站集中监视。

通道精度依资料示例±0.2% 满量程或按具体校准证书。湿度范围示例 5%-98% 无冷凝。温度依版本 -20 至 70 摄氏度或 -10 至 60 摄氏度。滤波：高/低通可配，覆盖低速透平与高速压缩机。输出负载按 4-20 毫安或 0-10 伏规格接线。通信：Modbus TCP 或 USB 本地配置。

机架件为金属/铝合金结构，PCB 涂覆三防漆，端子为重型铜质螺钉块，接插件镀金或镀锡，壳体依选项做防腐处理。

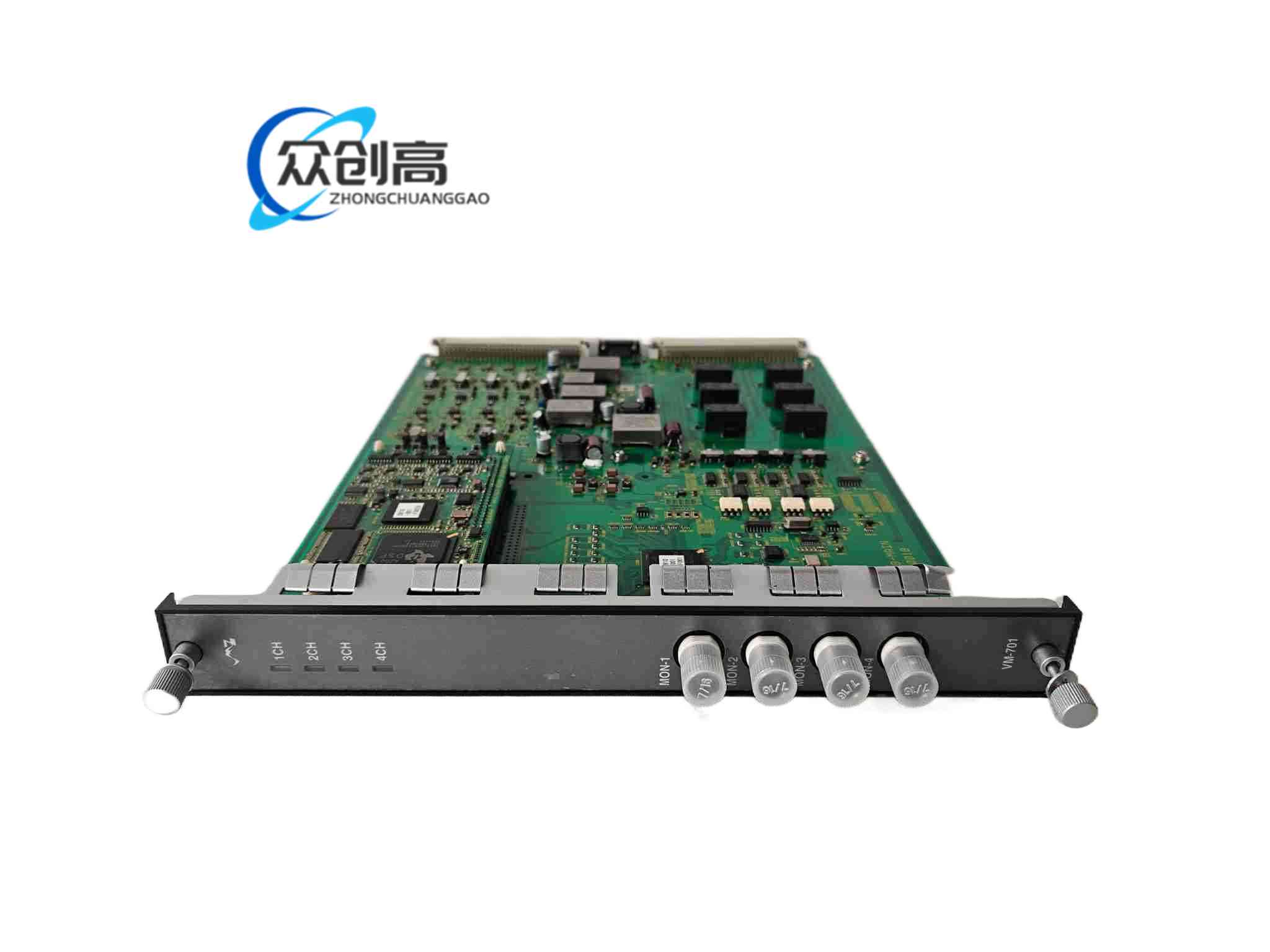

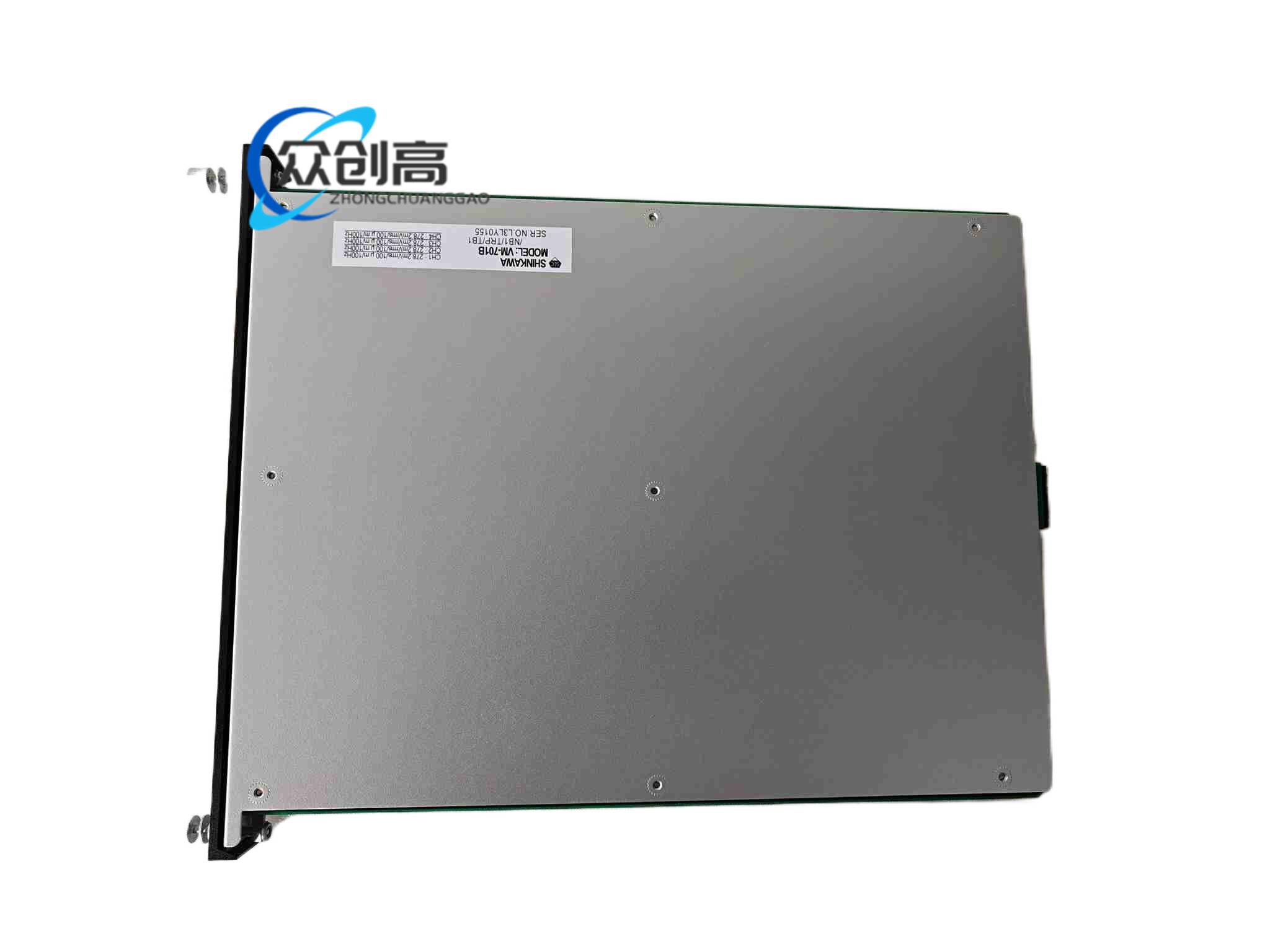

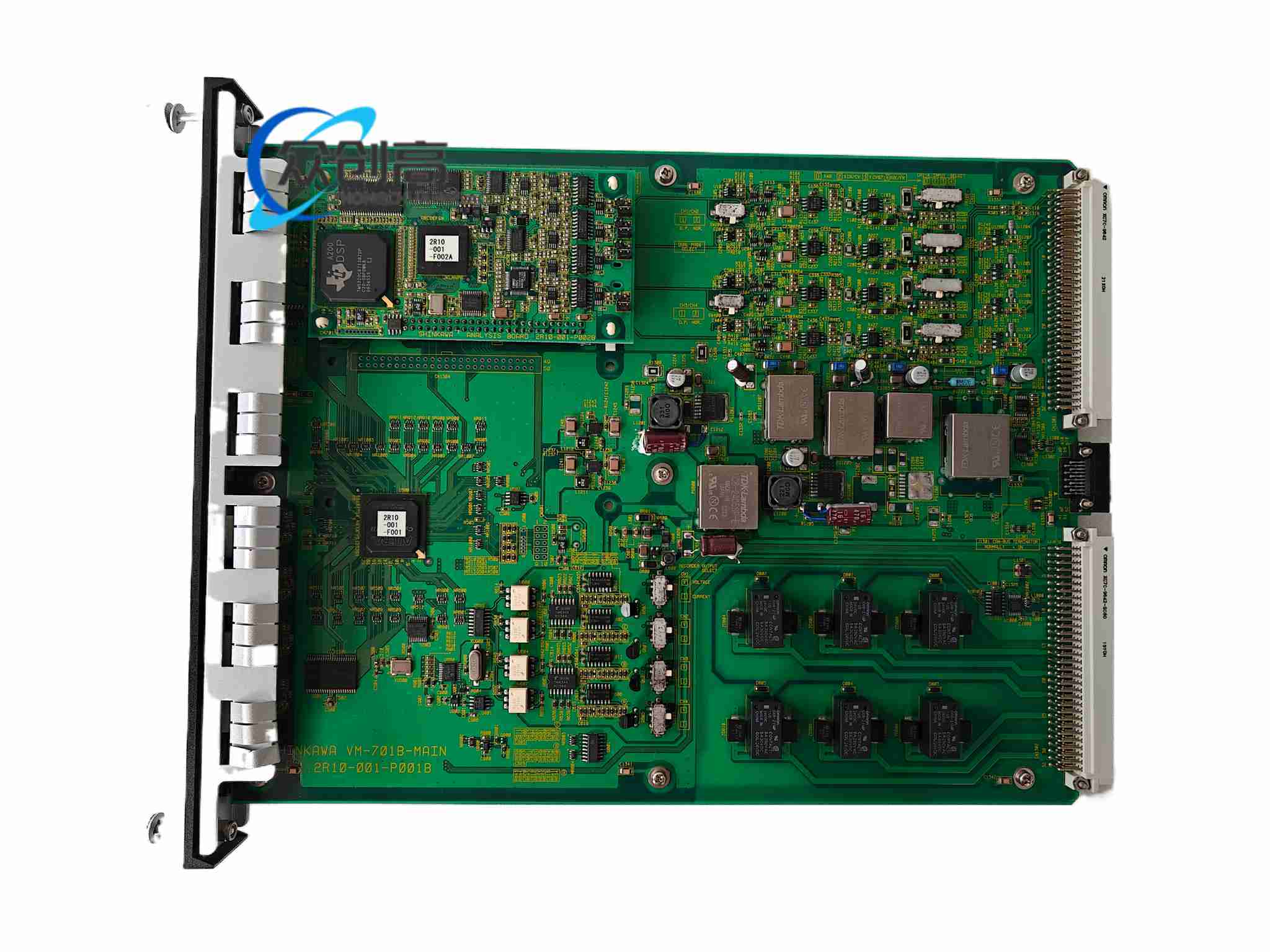

19 英寸机架插卡或独立模块，正面含状态灯、USB 配置口与通道指示，后部为以太网、电源与传感器端子。TB1 重型端子块采用防松螺钉，适合现场长距离探头电缆直接接入。

恒流源激励电涡流探头，轴面间隙变化转为阻抗/电压信号，模块完成放大、滤波、解调和数字计算，得到振动、位移或胀差。结果送本地显示、模拟输出与继电器比较器；超预警/停机值动作触点，并通过以太网将波形与特征值上传 SCADA。

装入标准机架或控制柜，保证背板电源与接地连续。电涡流电缆与动力电缆分开布线，屏蔽层单点接接地排。热带/高湿环境确认 TRP 涂覆完整，端子扭矩按 TB1 规范锁紧。非易燃版本装入 Division 2 机柜时核对 NB1 证书与厂方分区文件。以太网地址、子网与 Modbus 寄存器投运前规划。

更换模块前备份滤波、量程、报警与零位参数。三防版本禁止用溶剂擦洗涂层。重载继电器输出接感性负载需加灭弧器件。探头材料、系统长度变更须重新标校。热插拔仅在机架明确支持时进行，避免带电拔插导致背板通信异常。
