产品名称：PROFIBUS DP PCI接口通信卡

产品简介：该型号属于SST PB3系列，采用标准PCI总线，用于工业计算机、软PLC、SCADA服务器与PROFIBUS DP现场总线网络之间的数据交换，可作为DP主站或从站运行。

技术规格：主机总线为32位PCI 2.x；通信端口为2个DB9接口；最高通信速率12Mbps；支持PROFIBUS DP-V0、DP-V1；硬件版本为V1，B型为支架或连接器变体。

功能特点：支持GSD文件配置；可进行周期I/O数据与非周期参数数据传输；兼容SST PROFIBUS配置工具；提供Windows、Linux及部分实时操作系统驱动资源；与主站、从站、远程I/O、变频器和阀门定位器等PROFIBUS设备组网。

性能参数：部分资料标注单卡可扫描大量I/O点；支持9.6kbps至12Mbps速率自适应或手动设定；提供状态LED用于运行、通信和故障指示。

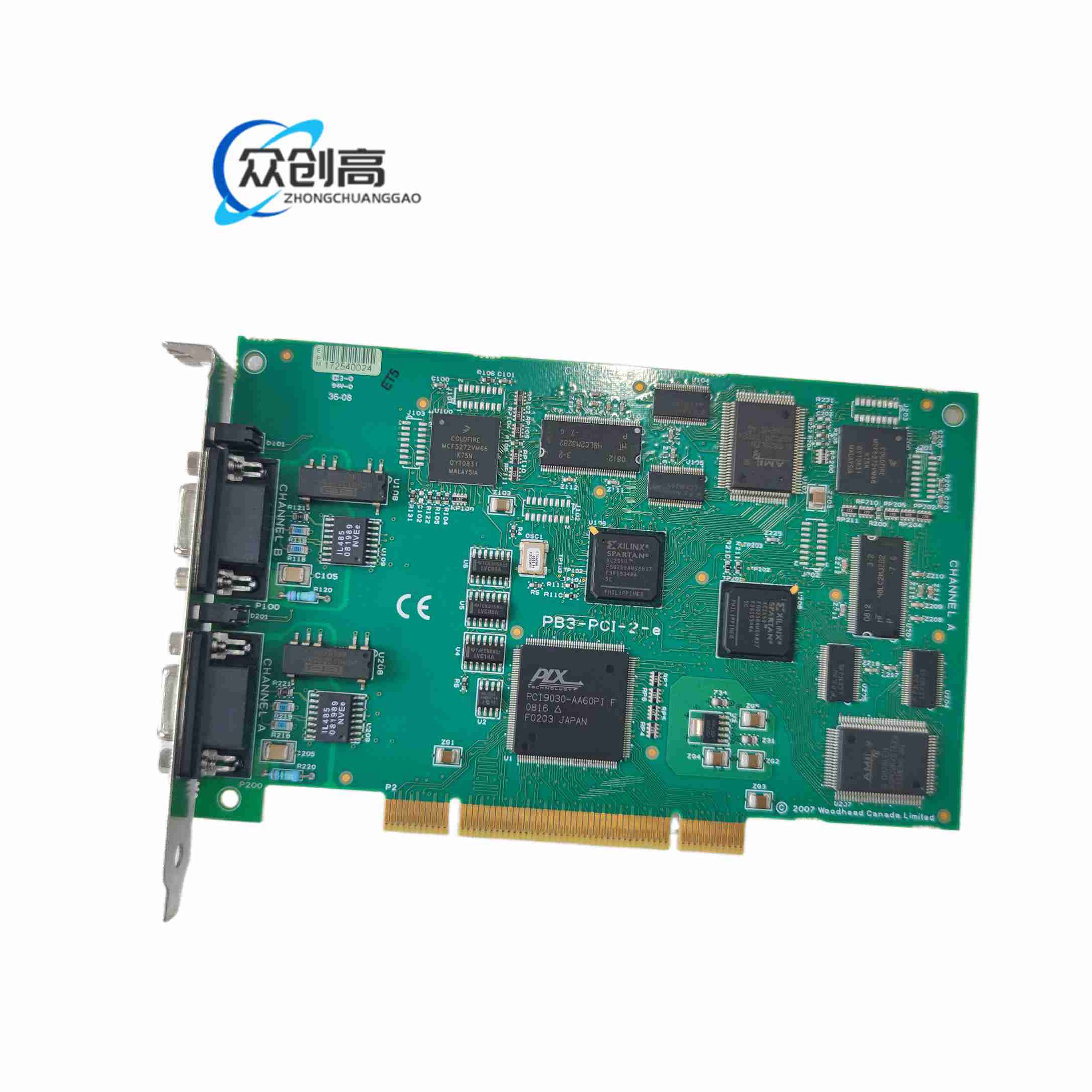

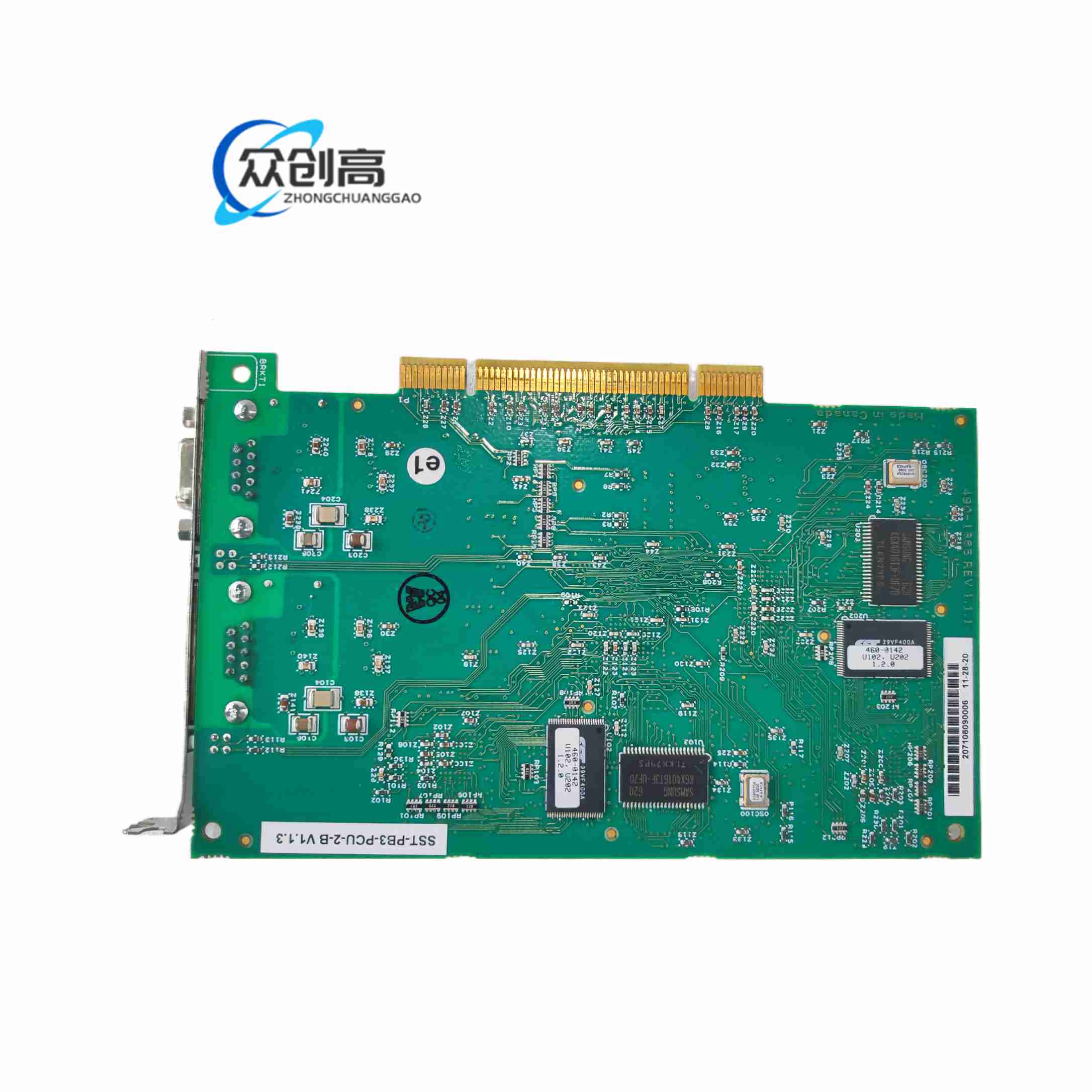

结构特征：标准全高PCI插卡结构；前面板配置DB9通信接口；板载闪存可用于固件存储与现场升级；B版与V1版主要涉及机械支架、连接器及硬件修订差异。

工作原理：PCI主机通过板卡驱动写入输出数据并读取输入数据，板载通信处理器按照PROFIBUS DP协议完成令牌、轮询、从站应答、诊断和处理，实现工业计算机与现场从站之间的循环数据交换。

应用场景：工业PC SCADA站、PCI工控机软PLC、实验室测试台、MES网关、PROFIBUS网络诊断与抓包、老旧PCI机架控制器改造。

安装要求：装入工业计算机32位PCI插槽；确认主板BIOS与PCI中断资源分配正常；先安装SST官方驱动与配置软件，再接入PROFIBUS电缆；使用PROFIBUS专用屏蔽双绞线，总线两端按网络拓扑加终端电阻。

使用注意事项：V1硬件与后期硬件版本不完全通用，更换前核对驱动和固件版本；新主板上若出现资源冲突，需要调整PCI延迟或中断；网络节点数超过单段限制时使用中继器；电缆屏蔽层按要求单点或多点接地，避免与动力线平行敷设。
