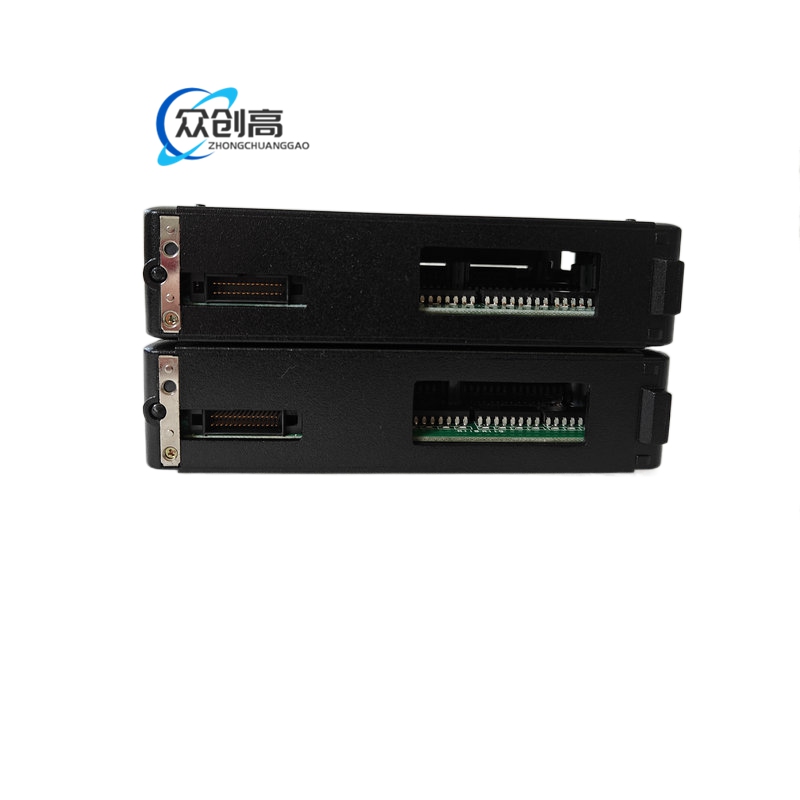

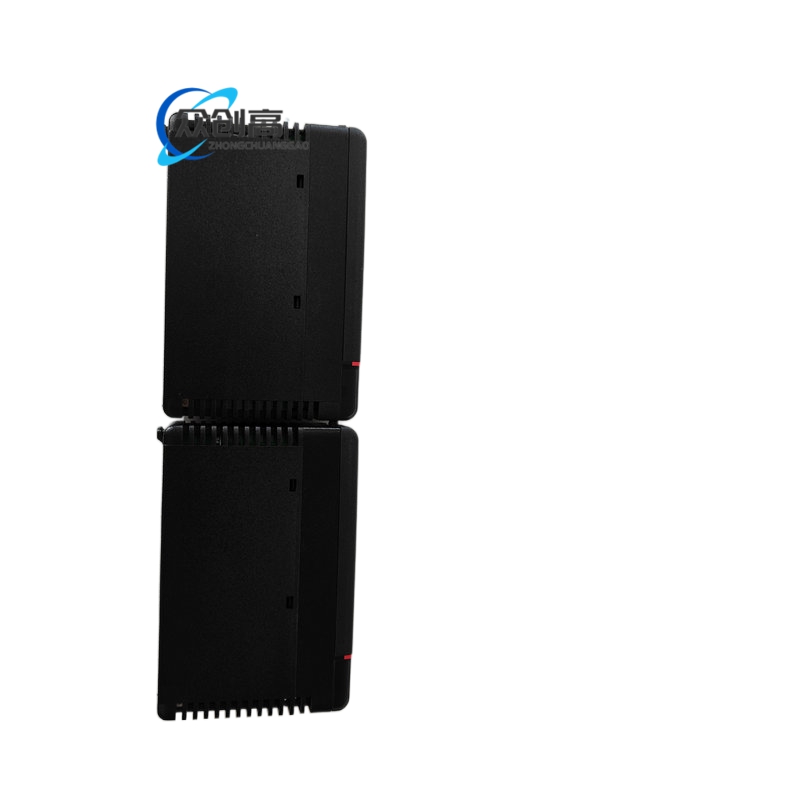

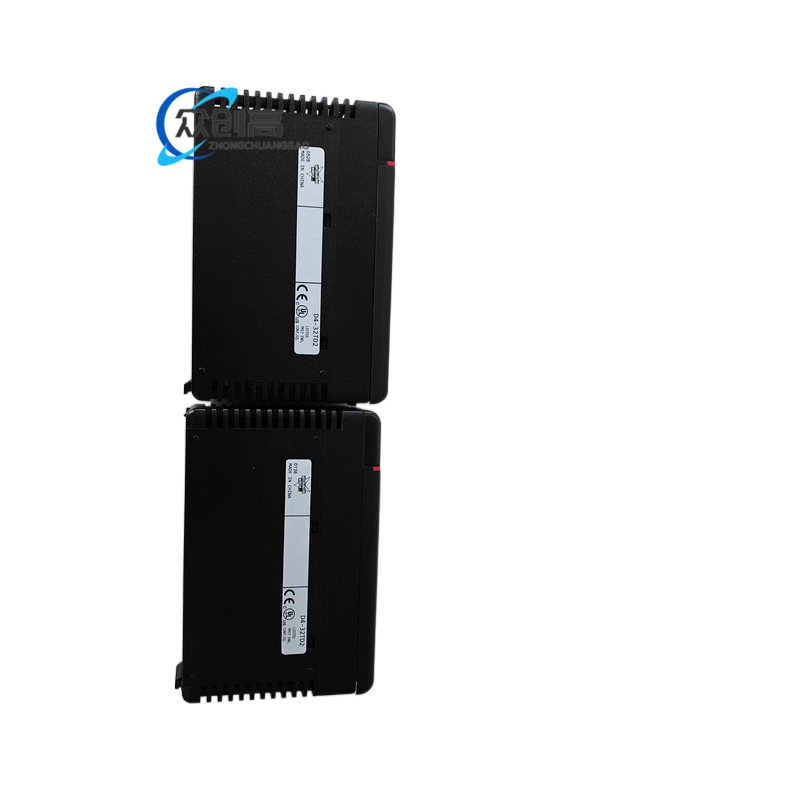

产品名称：Koyo/AutomationDirect DirectLOGIC DL405 32 点 DC 源型输出模块

产品简介：DL405 系列高密度晶体管数字输出模块，向电磁阀、指示灯、小型直流执行器提供 12-24VDC 开关信号。

技术规格：32 点 DC 输出；输出 12-24VDC；PNP 源型；每点最大 0.2A；每公共端最大 1.0A；每模块最大 4.0A；4 个隔离公共端，每 8 点一组；每点 LED；工作温度 0℃ 至 +50℃（部分渠道资料至 +60℃）；存储 -20℃ 至 +70℃；湿度 5%-95% 非冷凝；UL Listed E157382；重量约 0.28kg。

功能特点：固态晶体管开关，无机械触点磨损；高密度 32 点节省机架空；分组公共端便于多电源分区；通过 DL405 背板与 CPU 通信。

结构特征：插入式 I/O 模块，DL405 基座安装；输出组与逻辑总线隔离；现场接线经端子/ZIPLink 预接线电缆。

工作原理：CPU 经背板下发输出映像，晶体管源型电路把正电源通过对应输出点送到负载，完成直流通断控制。

应用场景：包装线电磁阀与指示灯、输送分拣输出、水处理阀线圈、汽车/OEM 机械 24VDC 离散控制。

安装要求：装入 DL405 I/O 基座，基座可面板或 DIN 导轨安装；背板逻辑电源与现场 12-24V 负载电源分开核算；感性负载加续流/抑制。

使用注意事项：源型 PNP 负载回线接公共端，不混用 NPN 接线；每点 0.2A、每组 1A、整模 4A 不超载；电感负载需抑制反峰。
