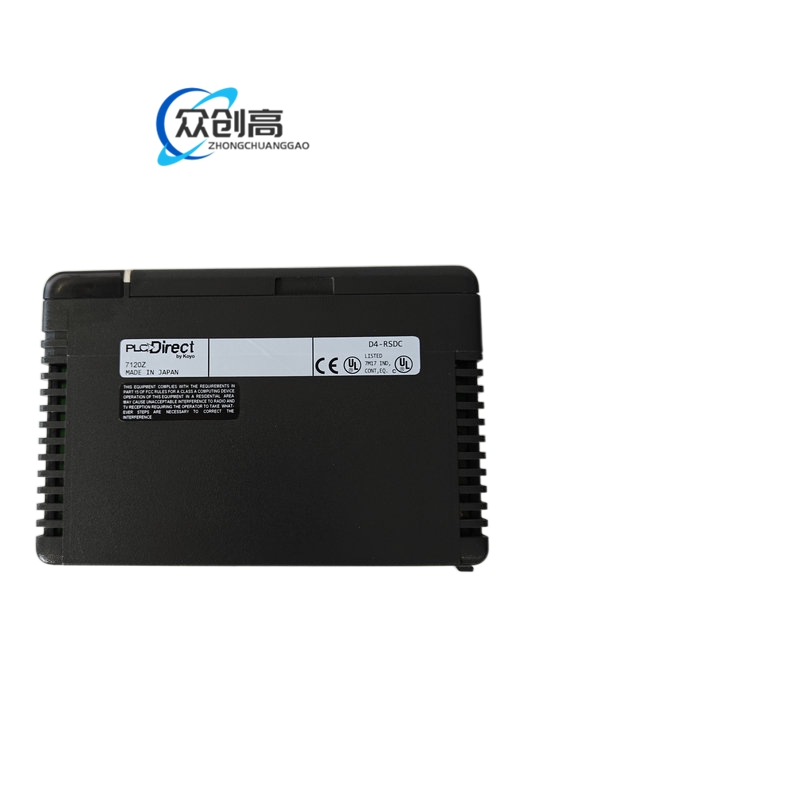

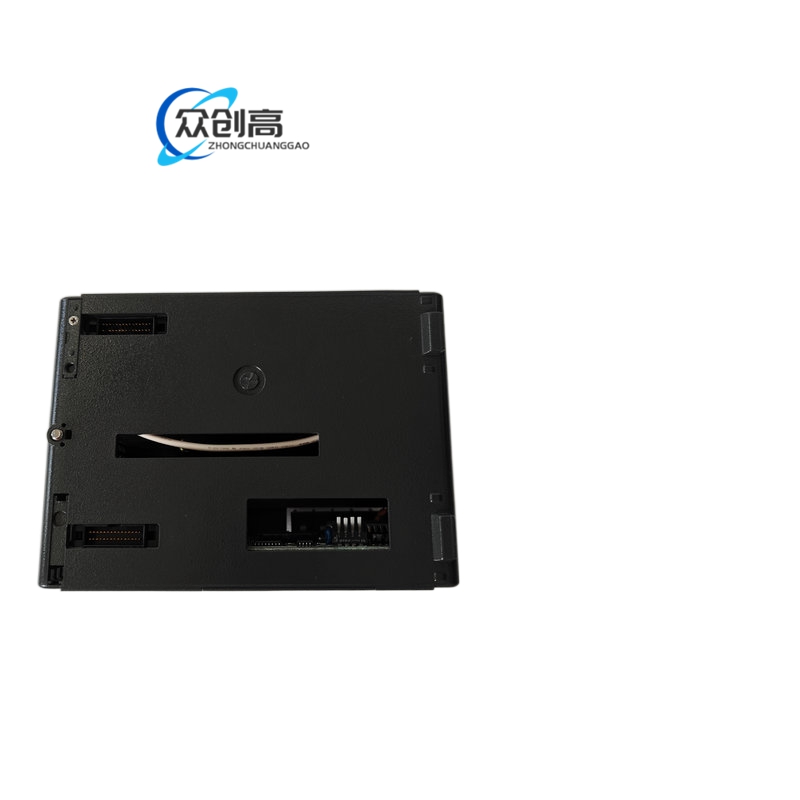

产品名称：Koyo DirectLOGIC D4 系列 RS-485 远程 I/O 从站模块

产品简介：作为 D4 远程 I/O 通信从站，通过一根 RS-485 串行电缆把远程底板上的各类 D4 输入/输出模块数据传回主 PLC，降低长距离点对点布线成本。

技术规格：供电 24V DC；通信 RS-485；速率 38.4kbps（与远程主站配置一致，部分资料按专有串行/DirectNET 配置）；每个远程主站最多 7 个 D4-RSDC 从站；通信距离约 1000m（部分资料 1200m，按线缆与主站协议核定）；5 针端子；工作温度 0℃ 至 +60℃；湿度 5%-95% 非冷凝；安装于 DL405 扩展底板，DIN 导轨控制柜内使用。

功能特点：本身不提供 I/O 点，仅作远程底板接口；可在远程底板混装数字量/模拟量 D4 模块；主站编程软件分配远程地址；减少电缆与维护量。

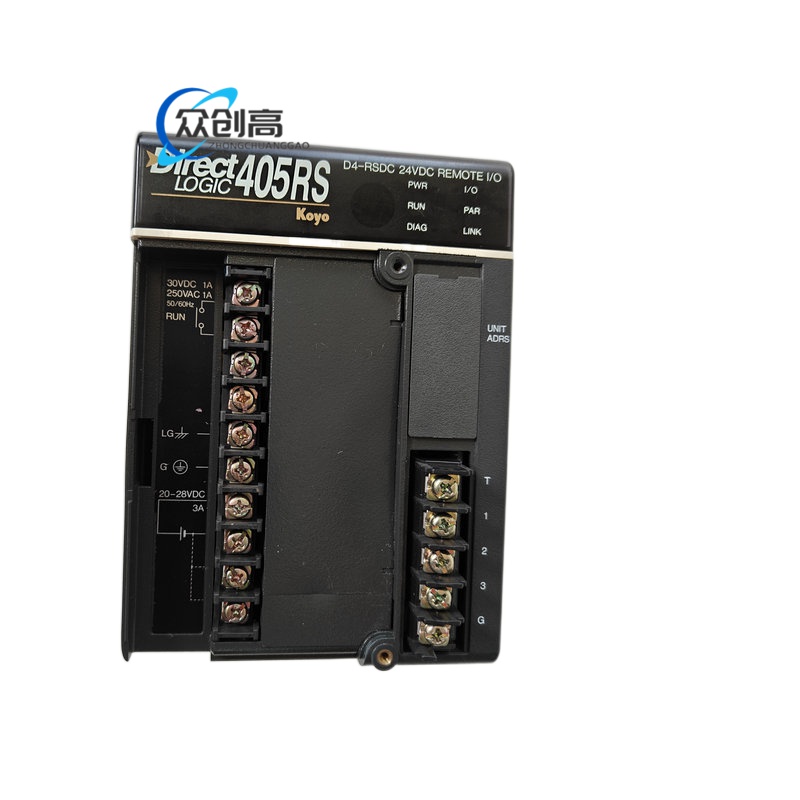

结构特征：小型串行通信模块，端子块接线；配合远程扩展底板构成远程站。

工作原理：主站经 RS-485 轮询 D4-RSDC，模块把底板上 I/O 数据映射为远程地址区，回传主 PLC 扫描/异步刷新。

应用场景：远距离现场传感器/阀门集中采集、分线控制柜远程扩展、厂区分布式离散 I/O、降低主控室到现场电缆量。

安装要求：24V DC 独立供远程站；RS-485 屏蔽双绞线，总线两端阻抗匹配；从站地址、主站协议、波特率统一；控制柜内 IP20 环境安装。

使用注意事项：远程数据更新与本地 I/O 扫描异步，硬实时高速闭环不单独依赖该模块；7 从站、距离与波特率按主站型号复核。
