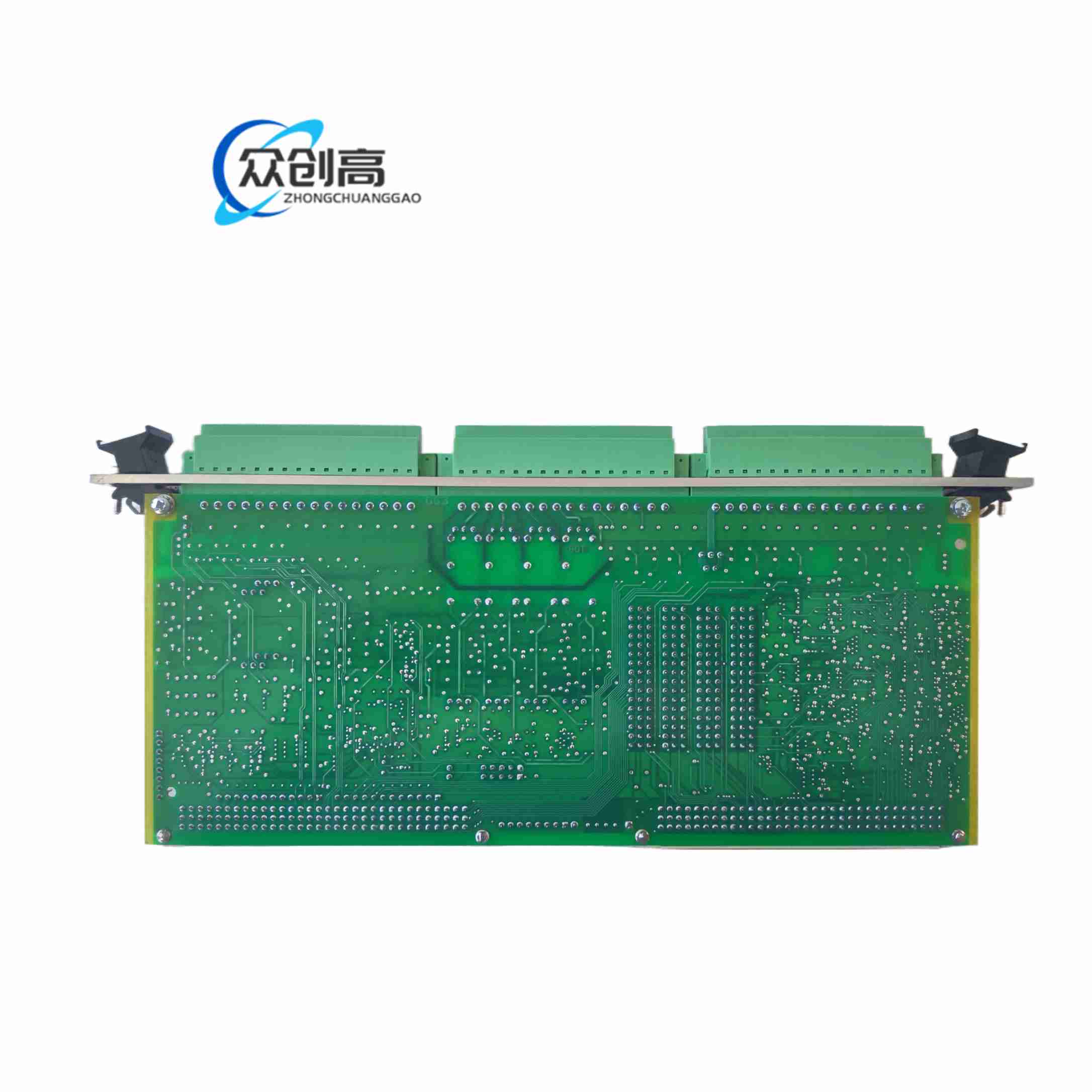

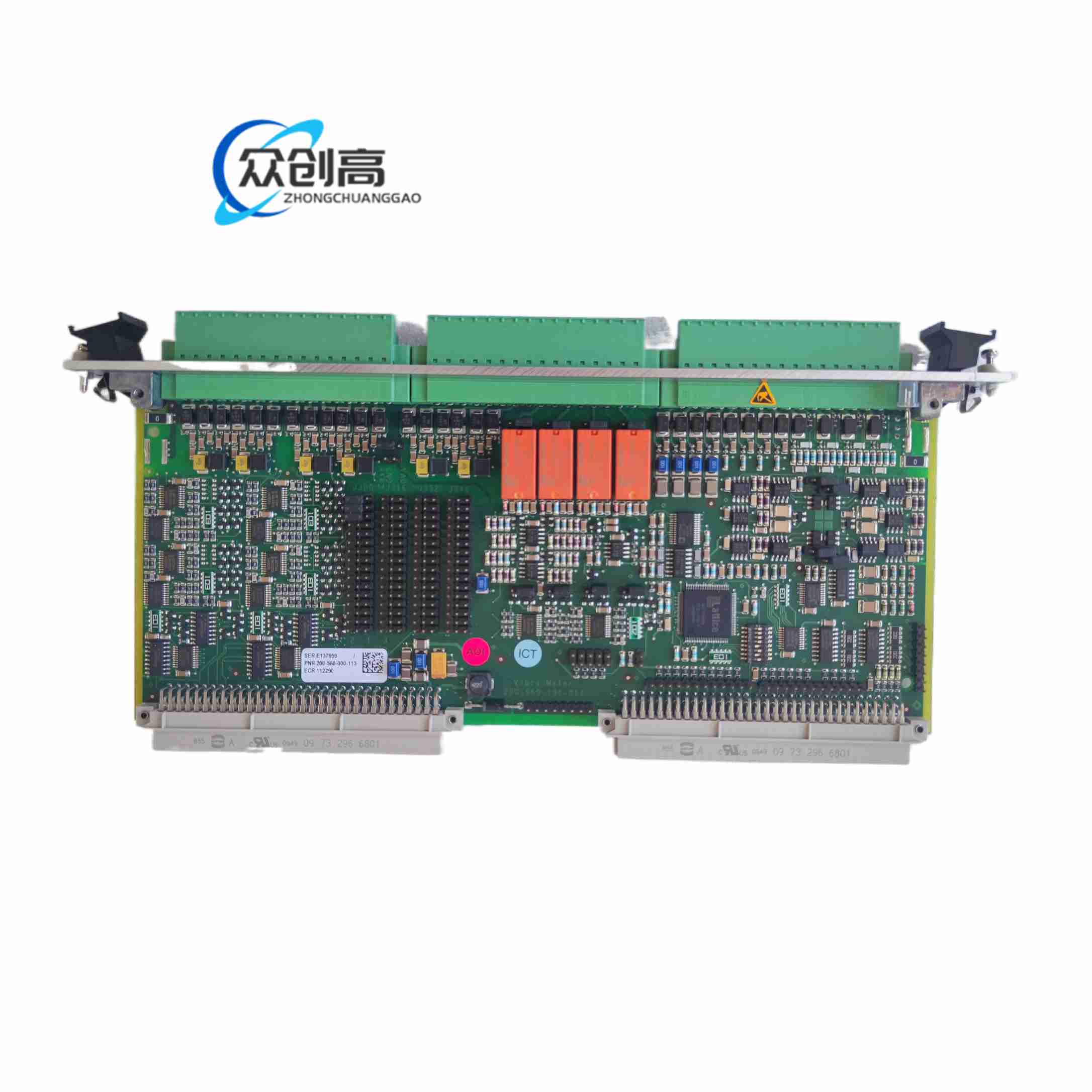

产品名称：VM600 IOC4T 四通道机械保护输入接口卡。

产品简介：用于 VM600 旋转机械保护系统，配合 MPC4 等处理卡采集电涡流、加速度、速度等传感器信号，完成轴振动、轴位移、键相、偏心等参数的前端调理与输出。

技术规格：四路独立动态输入；支持电涡流位移探头、IEPE 加速度计、速度传感器；两路转速/键相输入；板载继电器报警输出；隔离模拟量输出可设为 0–10 V 或 4–20 mA；通过 VM600 背板与处理卡通信；工作温度约 0–60℃ 或按机架配置执行。

功能特点：每通道独立放大、滤波、线性化；支持探头开路、短路、间隙异常诊断；可提供缓冲信号供便携式分析仪使用；继电器用于报警/危险停机，模拟量用于 DCS 监视。

应用场景：汽轮机、燃气轮机、压缩机、发电机、大型风机等关键机组的振动与轴位移保护。

性能参数：动态输入通常按传感器类型配置；电涡流通道实现位移测量，加速度/速度通道实现壳振测量；报警阈值在处理卡或系统软件中设定，输出响应按继电器与逻辑配置执行。

材质构成：工业印制板、金属面板、塑料接插件与端子组件，机架上电安装后整体置于控制柜内。

结构特征：插入式 6U 机架模块，前端或后端接线，配套专用屏蔽电缆与端子；与 MPC4 形成“处理+接口”组合。

工作原理：现场传感器信号进入 IOC4T 后完成激励、放大和滤波，传送给处理卡进行 FFT、峰值、有效值等运算；超标时由处理卡经 IOC4T 或继电器逻辑卡输出开关量至 ESD/PLC。

安装要求：装入 VM600 指定机架槽位，背板供电；传感器屏蔽层单点接地；涡流探头按标定间隙安装并做全程线性核对。

使用注意事项：更换前确认部件号与传感器类型匹配；上电后检查自检与通道 OK 指示；模拟输出负载不超过卡件额定范围；继电器触点容量需外接回路核算，避免直接驱动大功率负荷。
