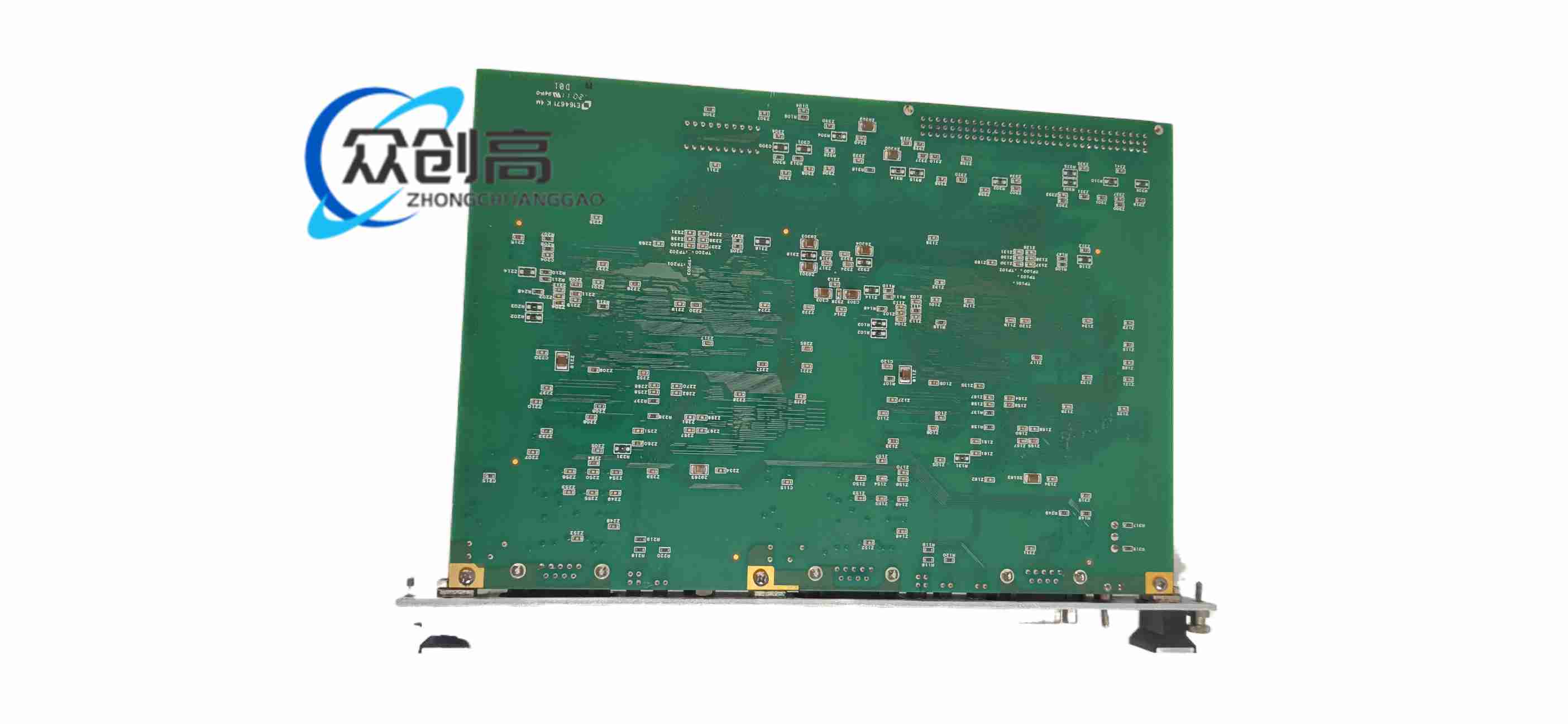

产品名称：VME总线PROFIBUS DP通信板

产品简介：该型号属于SST PB3 VME系列，插入VME/VME64机箱，为VME主机提供PROFIBUS DP现场总线主站或从站通信能力，用于连接分布式I/O、驱动器、阀门和仪表。

技术规格：VME形式常见为6U单槽；PROFIBUS端口采用DB9 RS-485；标准资料支持最高12Mbps；协议符合PROFIBUS DP相关工业标准；E型资料标注双独立通道、扩展工业温度与增强隔离。

功能特点：双通道版本可同时运行两条独立PROFIBUS网络；每通道由独立协处理器处理协议栈，降低VME主机CPU负荷；支持DP主站、从站及部分DP-V1功能；提供双口RAM或板载存储器进行主机与总线数据交换；前面板RS232可用于调试或服务配置。

性能参数：双通道E型资料标注每通道512KB RAM、512KB Flash；每端口最多约122个DP从站；每从站循环I/O映射可按244输入字节、244输出字节规划；VME中断等级可通过拨码或软件配置。

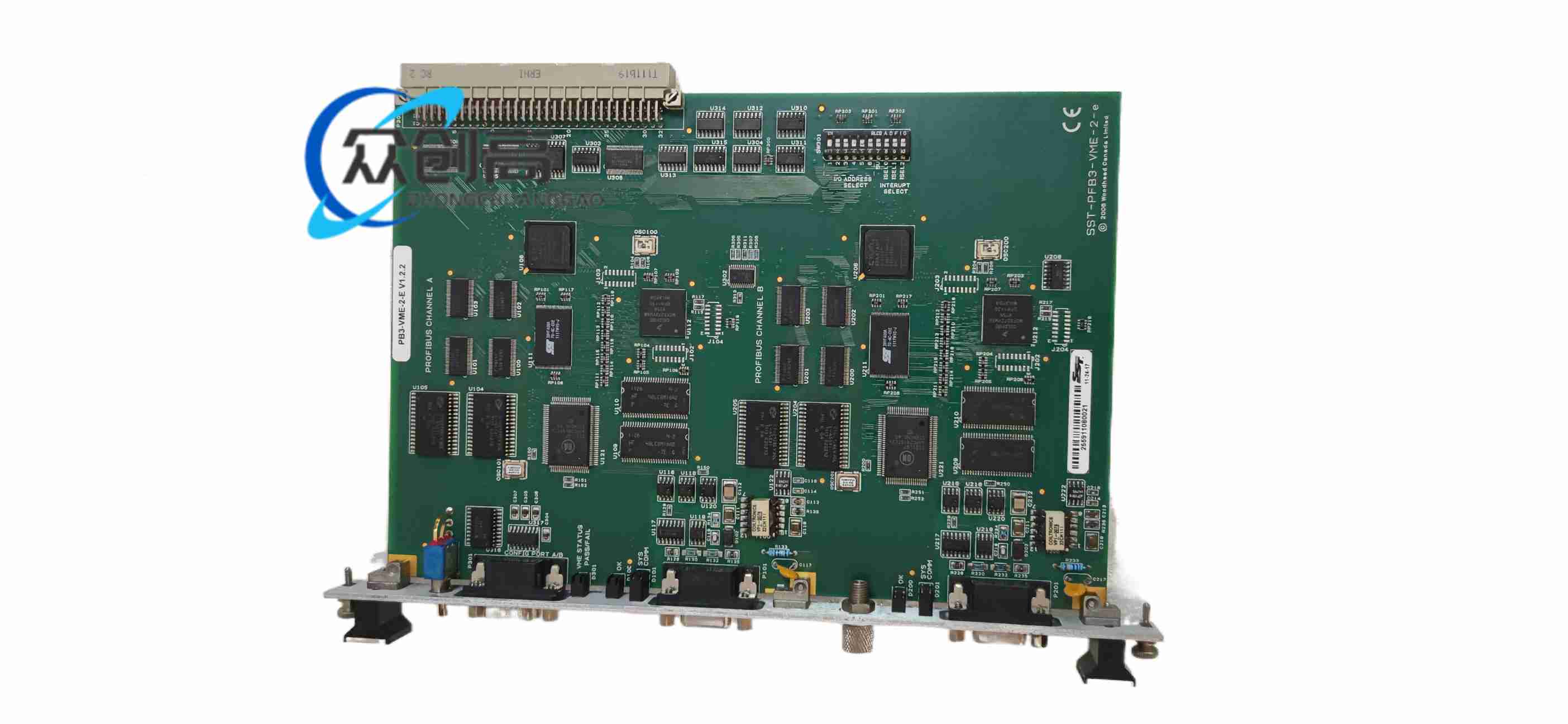

结构特征：6U VME单槽欧卡结构；前面板配置两个DB9 PROFIBUS端口及服务端口；板载LED分区显示各通道OK、通信、故障状态；通过VME背板取电，E型强调宽温与通道对机壳隔离。

材质构成：PCB采用工业级覆铜板材；接插件为工业D-SUB与VME背板连接器；可选三防涂覆版本；金属面板和屏蔽结构用于降低电磁干扰。

工作原理：VME主机将控制数据写入板卡双口存储器，协处理器按PROFIBUS DP主站或从站协议周期性轮询从站、收集输入、处理诊断并回写状态；两条通道通过独立隔离接口分别接入不同PROFIBUS网段。

应用场景：VME基PLC与机器人控制、汽车焊装与总装线、石油天然气DCS远程仪表、发电与变电站自动化、半导体设备、水处理SCADA、轨道交通车载VME控制器。

安装要求：插入标准VME或VME64背板；确认A24/D16、A32/D32及内存窗口与主机配置一致；由背板+5V供电，部分版本涉及辅助检测电源；按PROFIBUS拓扑设置终端电阻；使用SST配置工具导入GSD并下载网络参数。

使用注意事项：E型扩展温度资料标注约-40℃至+70℃，非E标准资料常见0℃至+60℃，选型以实物铭牌和原厂数据表为准；双通道网络不要共用同一接地参考导致隔离失效；RS-485端口避免与高压信号混装；长期运行定期查看LED故障指示并使用配置软件导出诊断。
