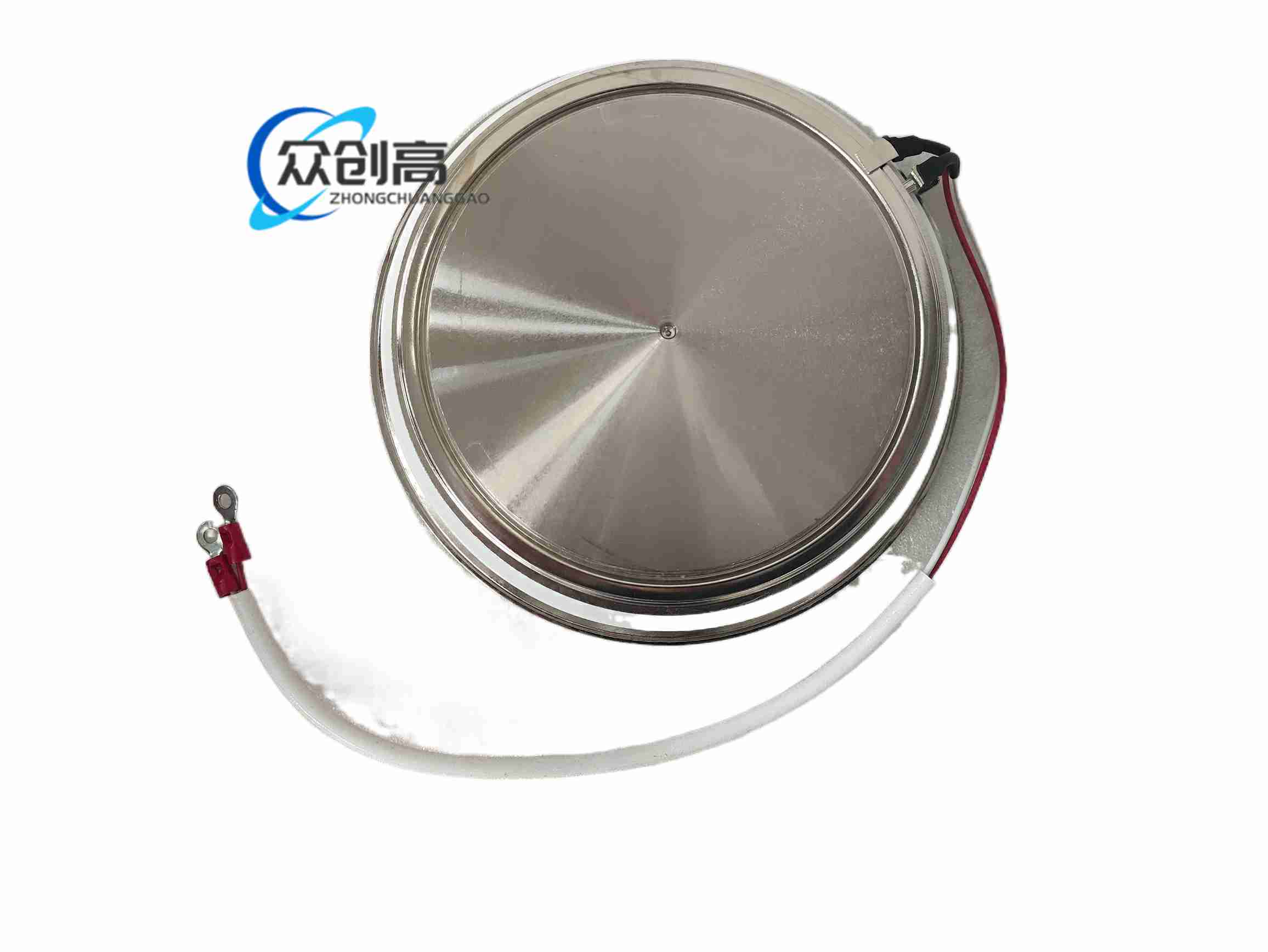

产品名称：4500V压接式大功率IGBT功率模块。

产品简介：由IXYS UK Westcode体系提供，现相关功率半导体业务归入Littelfuse体系，用于中高压变流、牵引、风电、HVDC等大功率电力电子装置。

技术规格：集电极—发射极电压4500V；连续集电极电流2400A；重复峰值集电极电流4800A；栅极—发射极峰值±20V；最大功耗约19kW；双面冷却时结到散热器热阻约5.2K/kW。

功能特点：非对称阻断IGBT；低导通饱和压降；压接式密封结构；无键合线设计；双面冷却；陶瓷绝缘；铜电极圆盘。

性能参数：饱和压降常温典型2.8至3.2V，125℃典型3.6至4.0V（IC=2400A，VGE=15V）；开关能量配套二极管测试时开通约15J、关断约14J；工作结温−40至+125℃；模块重量约2kg。

材质构成：平面硅IGBT芯片，钢制密封压接外壳，陶瓷绝缘环，铜电极盘，弹簧加载栅针。

结构特征：圆形压接封装，无引线键合；上下双面散热面；靠外部均压夹装传递接触压力。

工作原理：栅极电压超过阈值后在集电极—发射极端建立电导调制通道；关断采用负栅压；感性回路配套反并联快恢复二极管续流。

安装要求：安装在精加工散热器之间，均匀施加55至65kN夹紧力；按厂家装配扭矩顺序紧固；推荐双面冷却；栅极驱动典型±15V，栅极电阻按设计选取。

使用注意事项：感性电路必须配反并联二极管；换流回路杂散电感控制在200nH级别；存放保持干燥、低于40℃，避免电极机械冲击；运行中监测结温、栅驱电源和夹紧状态。
