Bachmann AIO288/1

产品名称

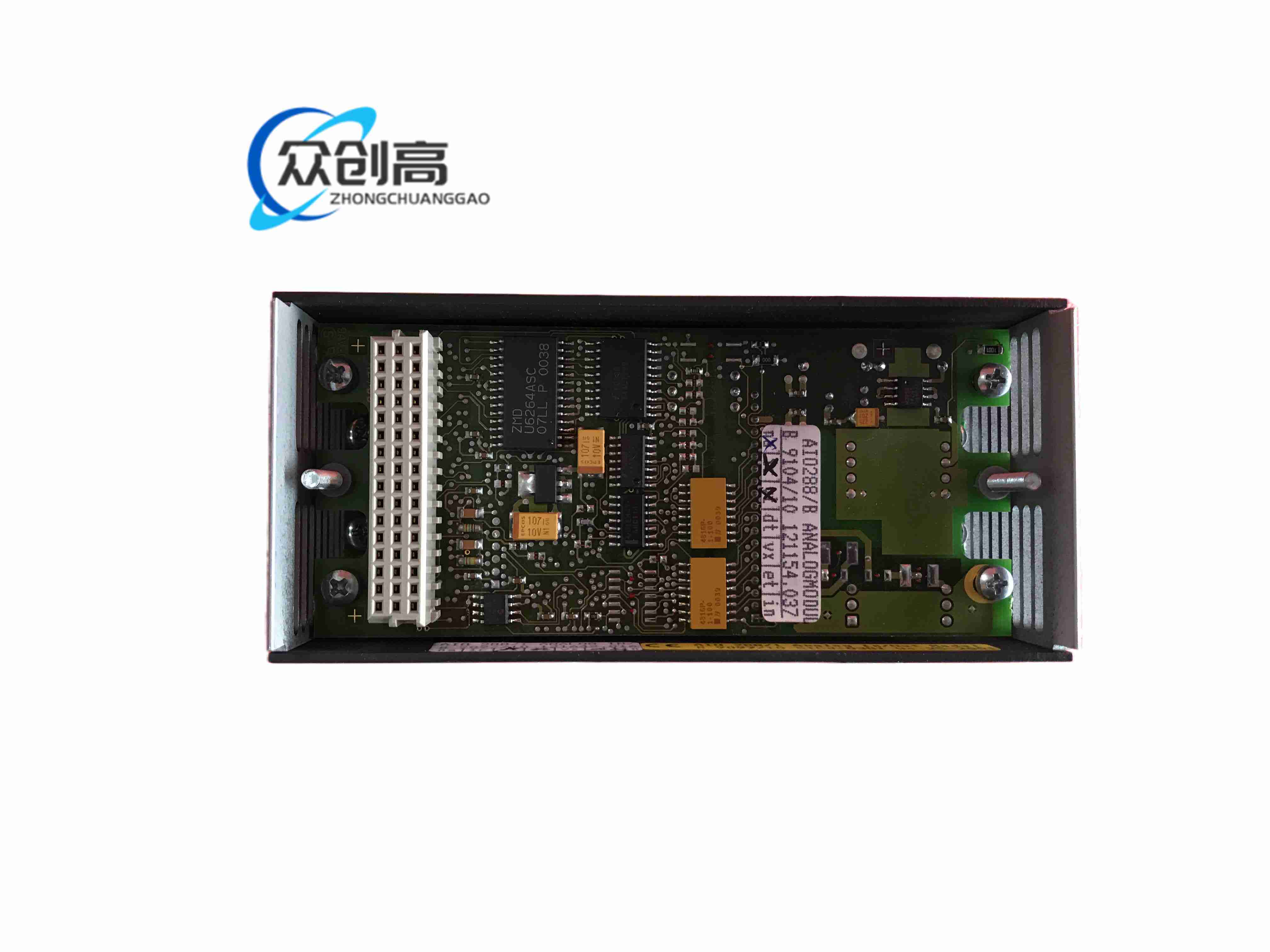

Bachmann AIO288/1 模拟量输入/输出模块（M1 系统）

产品简介

AIO288/1 是 Bachmann M1 控制器系统的 8 入 8 出模拟量模块，支持电压、电流、Pt100/Pt1000 温度与电位器供电，带通道间及系统 500 V 隔离，用于工业过程采集与执行器驱动。

技术规格

模拟输入：8 路，±1 V / ±10 V（>100 kΩ），0–20 mA（243 Ω），14 位，200 µs 采样，±0.05%（电压）/±0.1%（电流）精度
温度输入：最多 4 路 Pt100/Pt1000，2 线/4 线，-100–+500 °C，14 位，0.1 K/LSB
模拟输出：8 路 ±10 V，14 位，400 µs 稳定，±0.025% 精度
电位器电源：最多 4 路 ±10 V，最大 40 mA
隔离：与系统 500 V galvanic isolation
外部电源：18–34 V DC
环境：-30–+60 °C（寒冷型同），存储 -40–+85 °C，5%–95% 湿度
认证：CE、cULus、CCC；船级 DNV、LR、ABS、BV
尺寸：约 55 × 23 × 119 mm

功能特点

电压/电流/RTD 统一采集；输入断线检测；输出短路保护；电位器电源过载监测；外供电压监测；高共模抑制（>60 dB）。

应用场景

过程控制压力/温度采集、比例阀与伺服驱动、风电变桨偏航模拟控制、液压闭环、数据采集柜。

性能参数

14 位分辨率；200 µs 刷新；输入截止 1.5 kHz；输出稳定 400 µs。

材质构成

工业级模拟前端、14 位 ADC/DAC、隔离栅、端子排接线、涂覆 PCB。

结构特征

M1 机架模块化插块；紧凑体积；IP20 模块体（加前面罩可达更高）。

工作原理

现场传感器信号经调理（滤波/放大/冷端补偿）由 ADC 数字化送 M1 CPU；CPU 数字量经 DAC 转为 ±10 V 驱执行器；隔离栏阻断 EMI 与地环。

安装要求

装入 M1 机架或 DIN 适配器；端子接传感器/执行器；外供 18–34 V DC；ESD 防护。

使用注意事项

电流输入不超 35 mA 破坏极限；定期查断线与过载诊断；湿度不凝露；屏蔽层接柜体地排防地环。
