产品名称：PC/104 总线 DeviceNet 主站通信卡
产品简介：CIF 104-DNM 是德国 Hilscher 公司推出的 PC/104 接口 DeviceNet 主站（Master）通信卡，用于工业 PC 和嵌入式系统接入 DeviceNet 现场总线，承担主站角色并管理网络与从站设备。
技术规格：
- 型号：CIF 104-DNM（别名：CIF 104-DNM）
- 品牌：Hilscher（德国）
- 类型：PC/104 接口 DeviceNet 主站卡
- 网络角色：DeviceNet Master（主站）
- 接口形式：ISA 总线（PC/104 标准）
- 连接端子：5-pin COMBICON 端子排
- 协议：DeviceNet（ISO 11898），主站
- 隔离：网络侧 1000 VDC 电气隔离
- 板载内存：Dual Port Memory（DPM）16 KB，直接访问过程数据
- Flash：内置 Flash 存储配置与固件
- 指示灯：SYS（系统）、MNS（网络状态）LED 诊断指示
- 供电：5 VDC（PC/104 供电），典型功耗约 2 W
- 工作温度：-20°C 至 +70°C（部分资料显示 0°C 至 55°C）
- 存储温度：-40°C 至 +85°C
- 尺寸：90 × 96 × 25 mm
- 重量：约 0.3 kg
- 认证：CE、RoHS、UL
功能特点：
- DeviceNet 主站管理：扫描网络、配置从站、周期性读写 I/O、故障检测与恢复
- 嵌入式/工业 PC 适配：标准 PC/104 尺寸，适用于嵌入式系统、工业计算机和紧凑型设备
- 硬件协议栈：板上独立运行 DeviceNet 协议，不占用主机 CPU
- 高速数据交互：双口内存（DPM）让主机直接读写过程数据，延迟低
- 统一配置：支持 Hilscher SyCon 统一配置软件，支持多卡复用一次性配置
- 诊断与监控：LED 状态灯 + 软件诊断，快速定位网络/设备故障
- 提供 Windows/Linux 驱动程序
应用场景：工业自动化中 PLC/工业计算机与 DeviceNet 从站（传感器、变频器、I/O 模块）联网；工业嵌入式 PC、运动控制器、机器人控制器的 DeviceNet 主站扩展；老旧设备改造、多品牌设备互联、DeviceNet 网络数据采集与监控；楼宇/能源管理中的 HVAC、电力监控、智能设备组网。

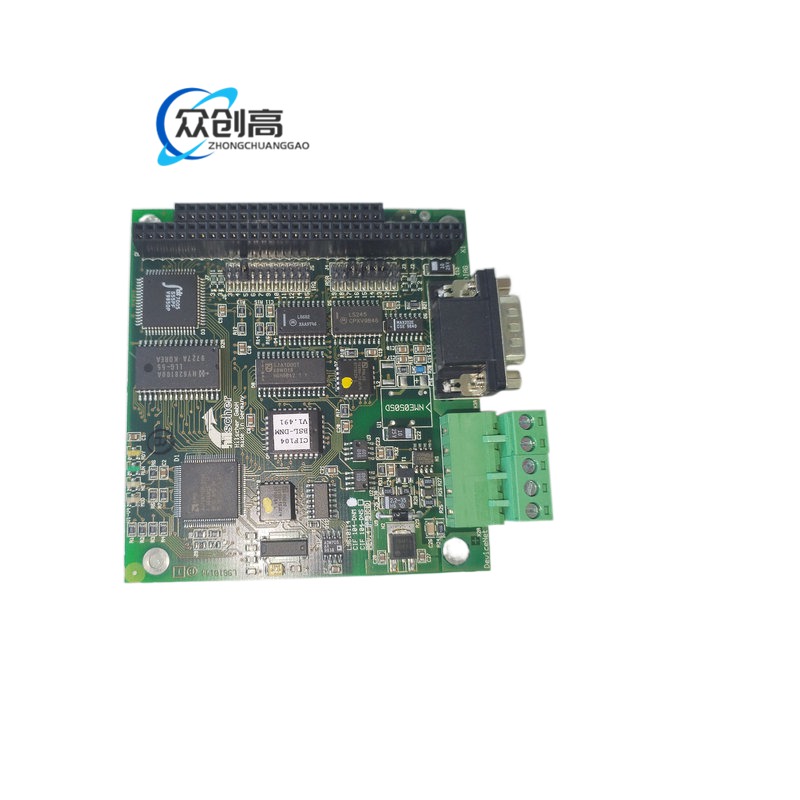

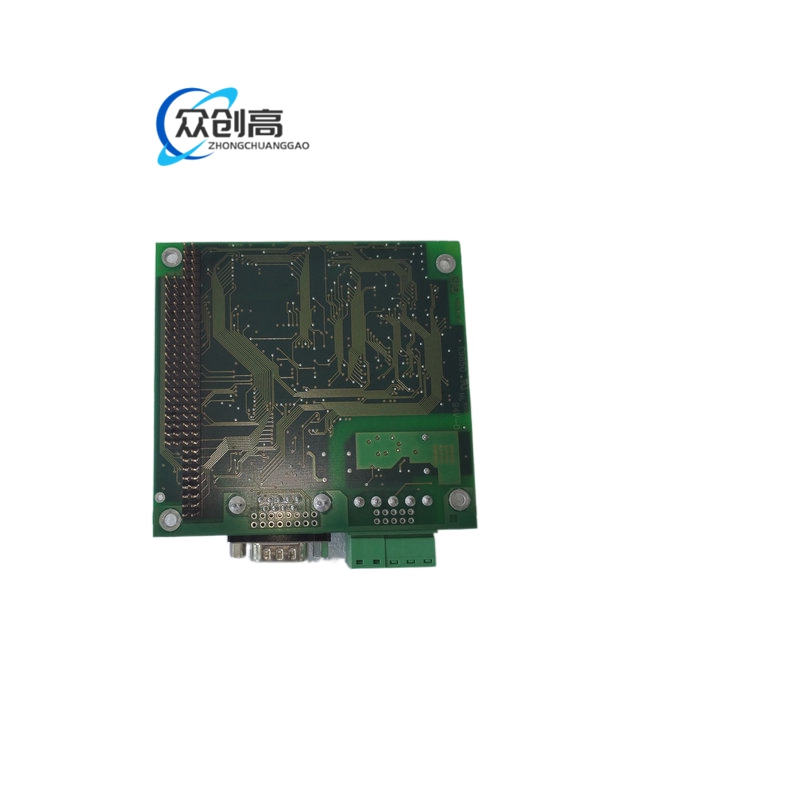

结构特征：标准 PC/104 尺寸（90×96×25 mm）的紧凑型通信卡，5-pin COMBICON 端子连接 DeviceNet 网络，板载 DPM 与 Flash。
工作原理：作为 DeviceNet 主站，CIF 104-DNM 在板上独立运行 DeviceNet 协议栈，定期扫描并管理与网络上的从站设备通信，通过双口内存（DPM）与主机的 PC/104 总线交换过程数据，主机可直接读写 DPM 中的过程映像而无需参与协议处理。
安装要求：插入兼容 PC/104 标准的嵌入式计算机或工业 PC 的 PC/104 总线插槽，连接 5-pin COMBICON 端子到 DeviceNet 网络，由 PC/104 总线提供 5 VDC 电源。
使用注意事项：
- 工作温度需保持在 -20°C 至 +70°C 范围内
- 网络侧具备 1000 VDC 电气隔离
- 配置数据存储在内部 Flash 中，掉电不丢失
- 需使用 Hilscher SyCon 软件进行网络配置
- 安装时确保 PC/104 总线接触良好，避免热插拔
