产品简介

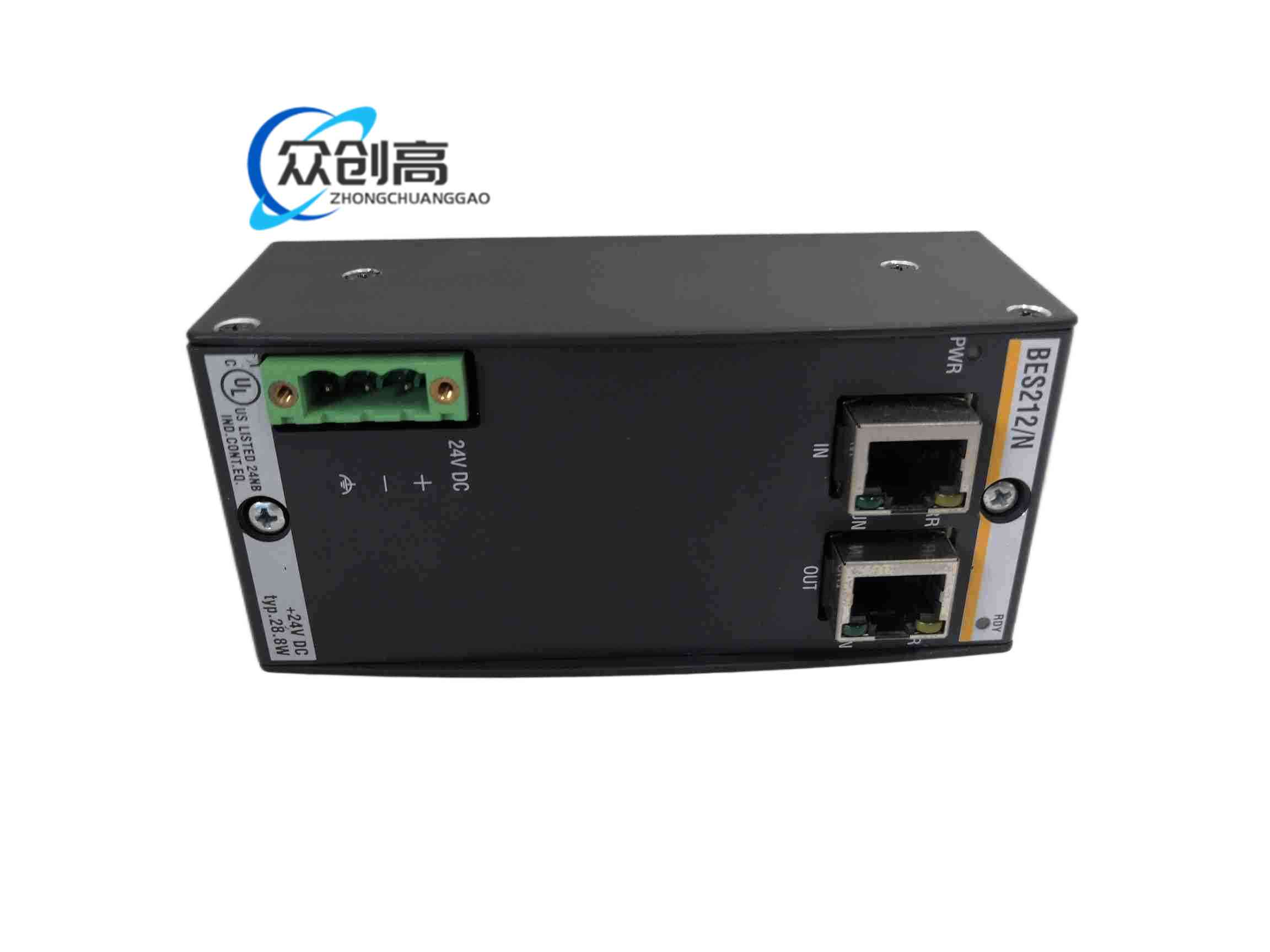

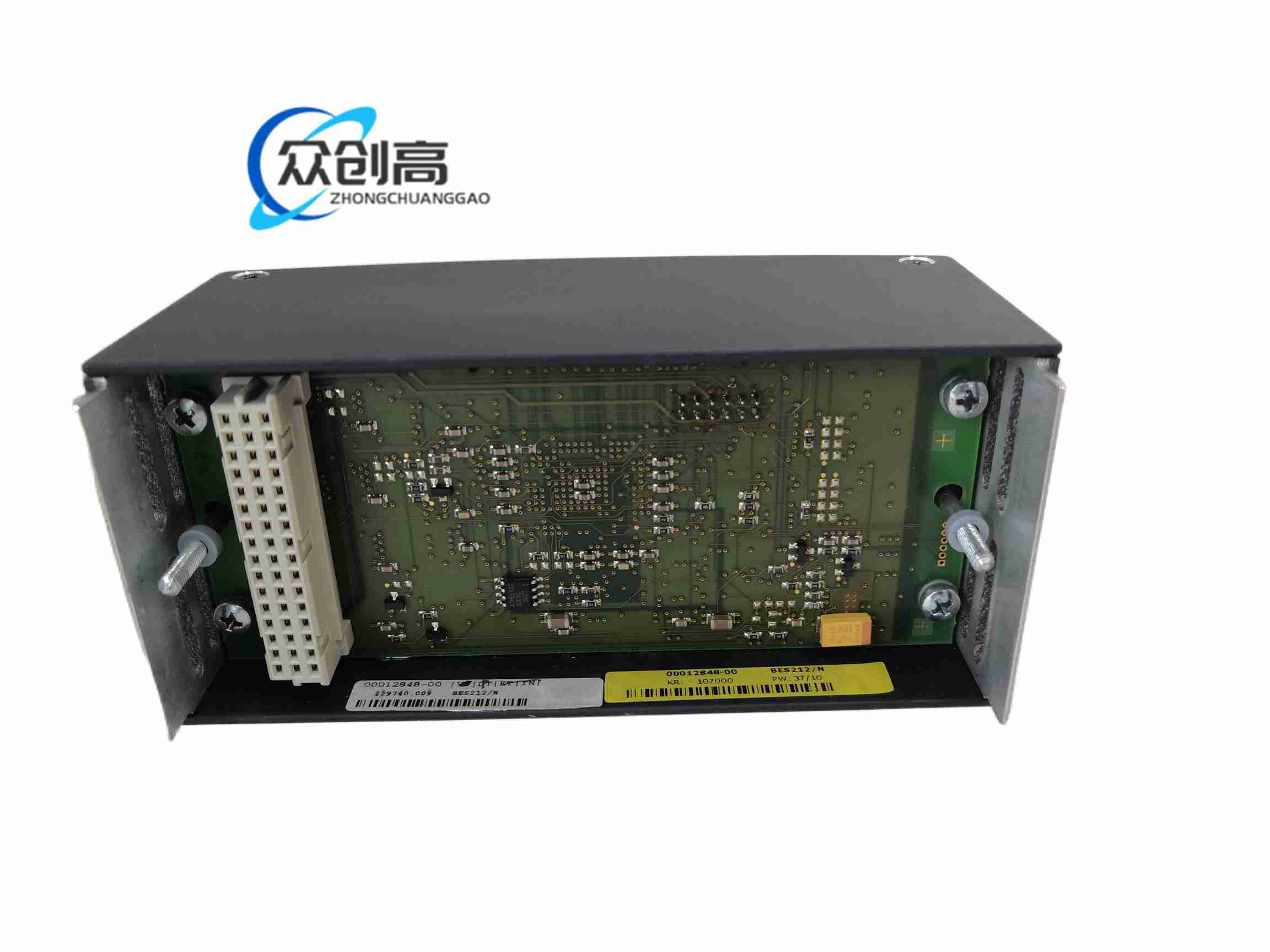

BES212/N 是 Bachmann 公司用于扩展其 M200 I/O 分布式子架的高速总线扩展模块，内置 17 W 集成电源，通过专用 CAT7 电缆以菊花链拓扑连接最多 6 个分布式 I/O 子站。
技术规格
- 接口：2 个 RJ45 总线扩展通信口
- 传输介质：CAT7 专用电缆
- 最大站间距离：3 m
- 最大扩展子站数：6 站
- 集成电源：输入 18–34 VDC，额定功率 17 W，最大电流 1.2 A @ 24 V
- 输出：+5 V / 2 A、+15 V / 250 mA、−15 V / 200 mA
- 反极性保护：具备
- 工作温度：−30°C 至 +60°C
- 存储温度：−40°C 至 +85°C
- 湿度：5%–95% RH，无凝露
- 污染等级：IEC 60664-1 Class 2
- 认证：CE、UKCA、cULus
- 型号/订货号：BES212/N，00012848-00
BES212（无"/N"）为不带集成电源的版本，订货号 00012847-00。
功能特点
- 高速无缝互联，远程 I/O 对主控制器而言如同本地机架 I/O
- 菊花链拓扑简化布线，通信延迟 < 1.5 µs
- 每个子站可安装最多 15 个 M200 系列标准 I/O 模块
- 板上集成通信看门狗
应用场景
电厂汽轮机辅机分布式远程 I/O 柜、工厂产线分段远程信号采集、水处理多区域分布式监测、楼宇 HVAC 紧凑控制箱、船舶空间受限的紧凑型分布式 I/O。
安装要求
- 使用 K-BE211 系列专用 CAT7 总线电缆（0.5/1.0/2.0/3.0 m 规格可选）
- 电源端子使用 KZ 51/03 B（00012052-00）3 针 5.08 mm 笼式夹紧端子
- 相邻子站间距不得超过 3 m
使用注意事项
- 总线电缆必须使用指定的 CAT7 专用型号，不可用普通网线替代
- 确保供电电压在 18–34 VDC 范围内，反极性由模块内部保护电路处理但应避免
