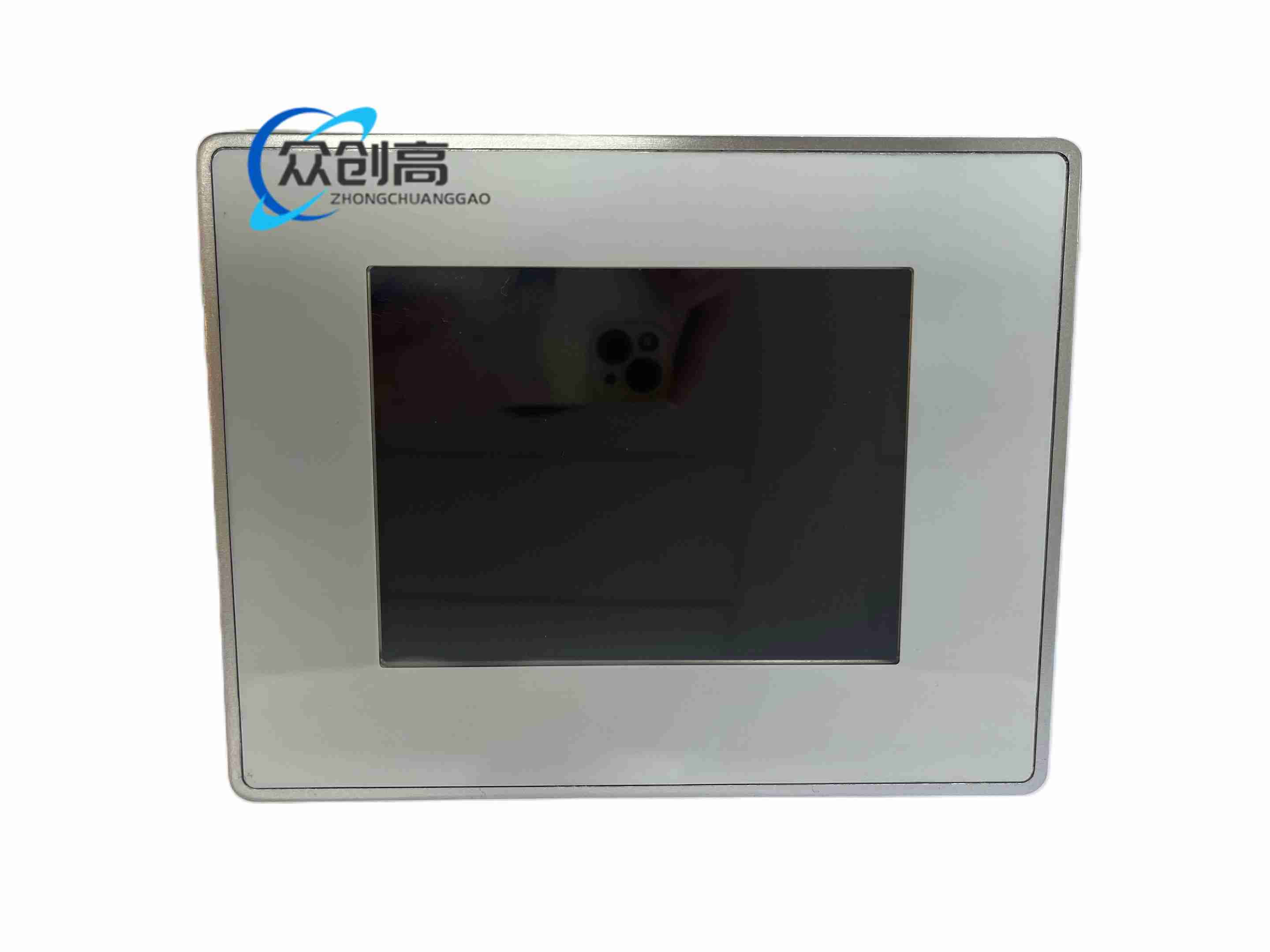

eTOP300系列5.7英寸工业人机界面

该型号为成本型HMI，采用5.7英寸TFT彩色液晶与电阻触摸，面向工厂自动化与楼宇自动化，配合UniOP Designer 6编程，支持多种PLC驱动。

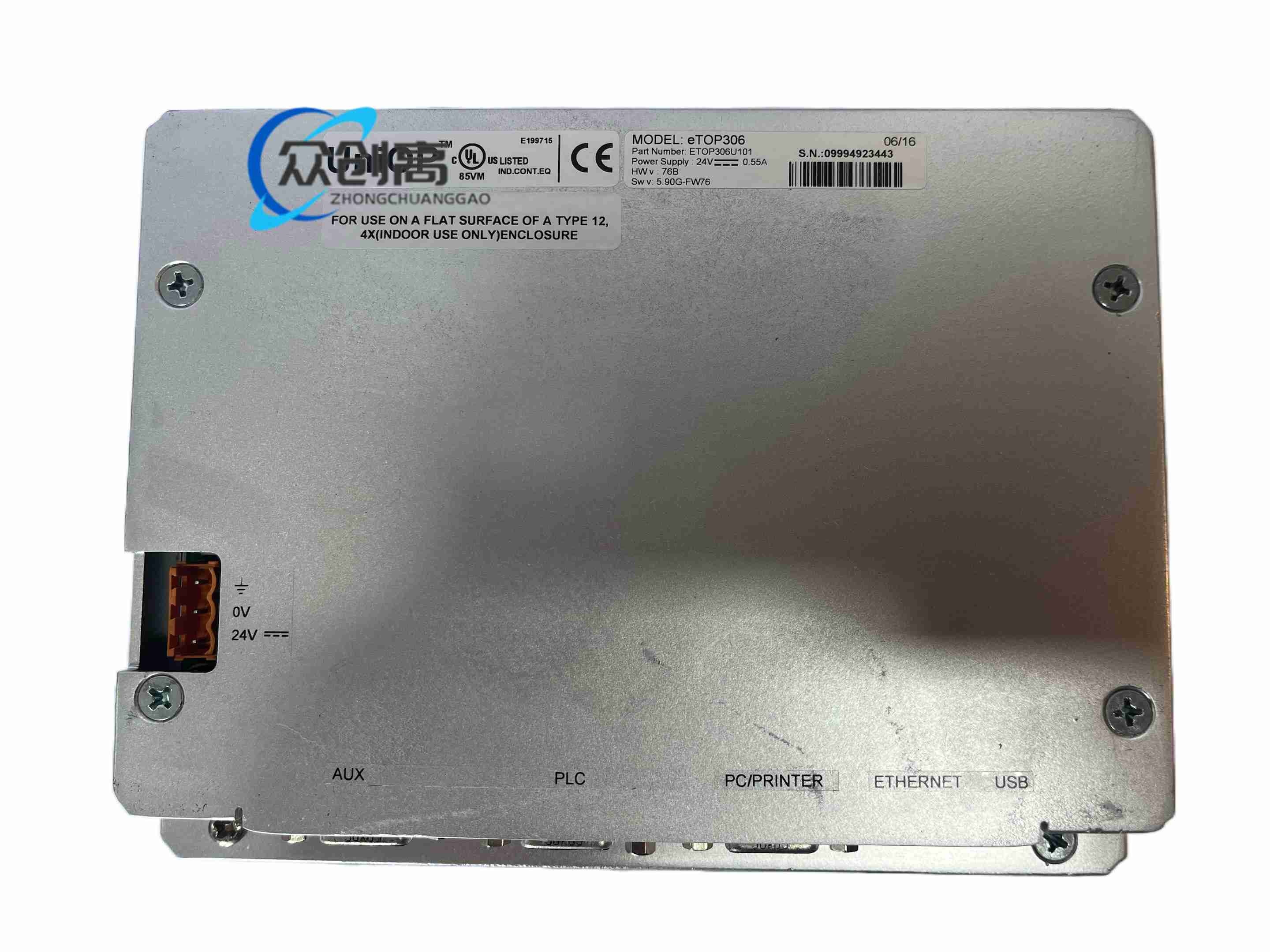

5.7英寸TFT，分辨率320×240，64K色，LED背光滑亮度约130cd/m²；模拟电阻触摸；用户内存64MB Flash；电源24V DC，允许18-30V DC，最大电流0.55A；以太网10/100、USB 1.1、RS232/RS485/RS422可配置；前面板IP65，后部IP20；工作0℃至+50℃，存储-20℃至+70℃；相对湿度5%-85%不结露。

矢量图形、多图层、动态对象；支持150种以上通信驱动；双驱动通信；配方、趋势、报警、宏命令、八级密码；USB升级与数据拷贝；可选现场总线插件。

小型生产线、包装设备、楼宇自控、机械改造、低成本HMI替换。

工业塑料前面板、TFT液晶、电阻触摸膜、内部Flash与通信PCB、金属/塑料安装件。

面板尺寸187×147mm，开孔176×136mm，安装深度小于50mm；轻薄结构，重量约1.0kg。

HMI通过以太网/串口与PLC通信，将变量映射为画面、报警与趋势；触摸操作转为通信命令回传控制器。

按176×136mm开孔嵌入控制柜；24V DC独立电源；以太网与动力线分开；USB仅用于程序/数据维护。

避免油性、尖锐物操作电阻屏；长期运行启用屏幕保护；湿度超标会导致前面板凝露；更换项目前备份原HMI程序。
