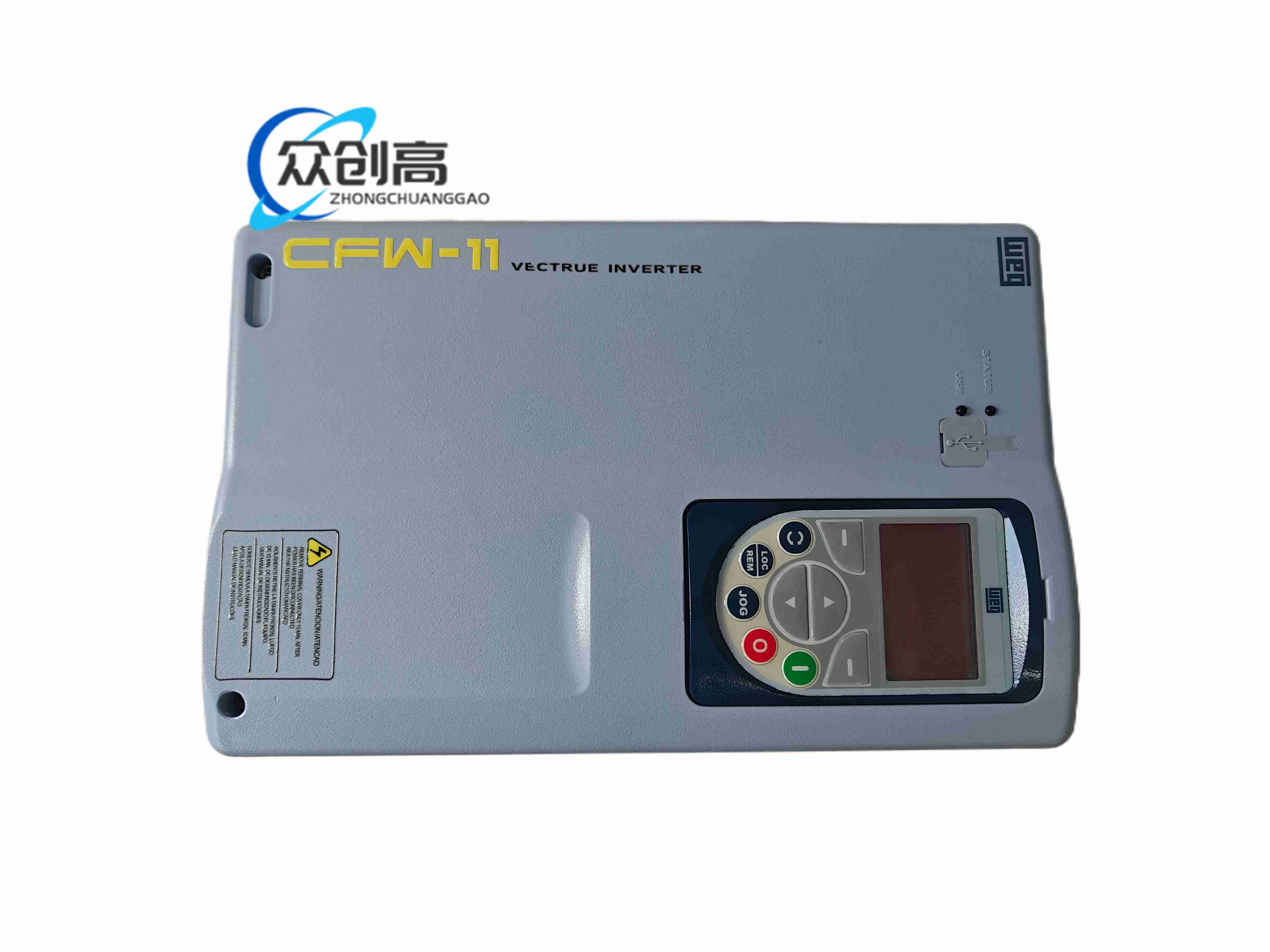

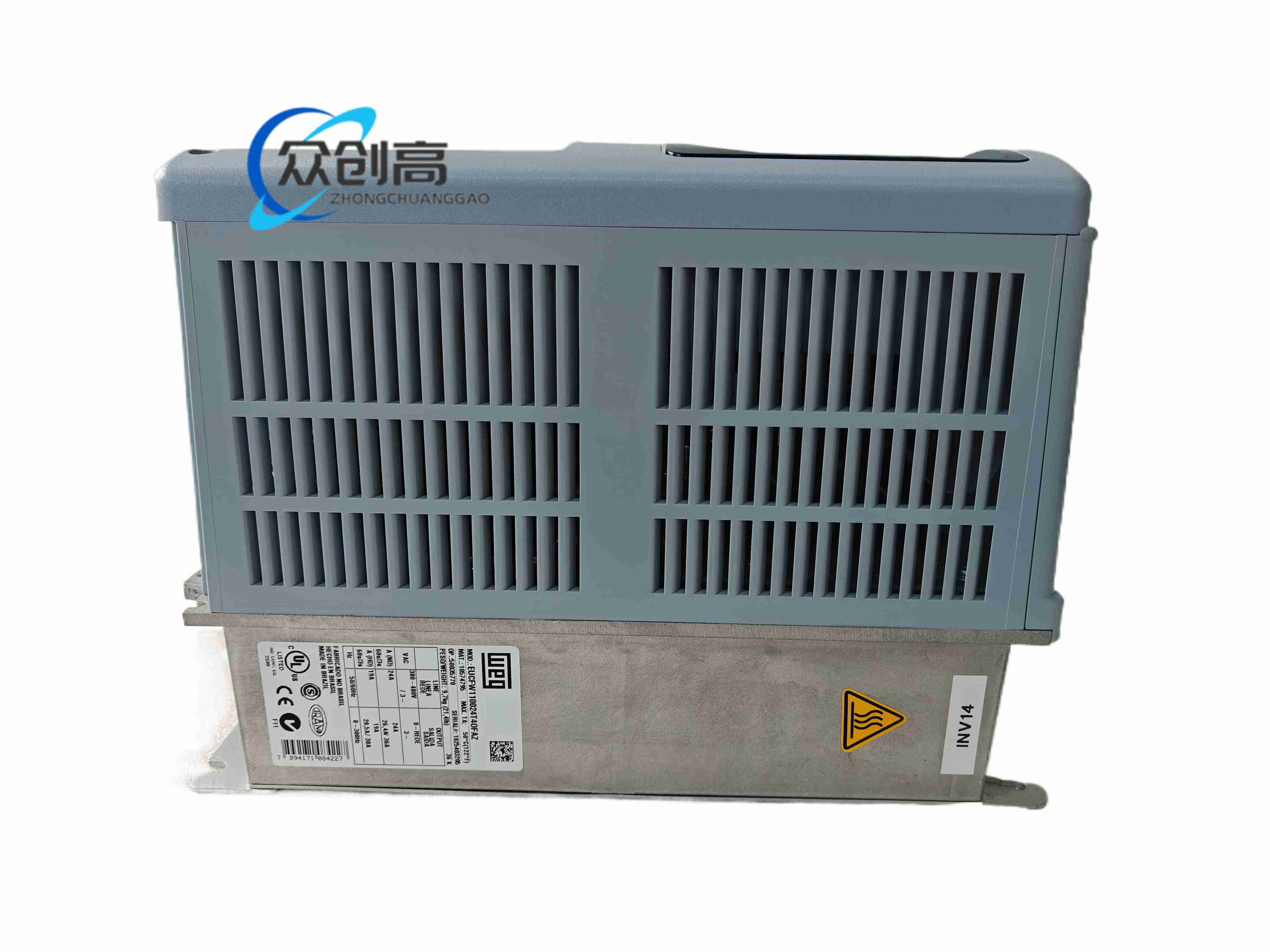

CFW11系列紧凑型变频驱动器

该型号为三相380-480V级紧凑变频器，适用于异步电机调速，支持V/f、无传感器矢量与转矩控制，内置EMC滤波与制动斩波，面向泵、风机、输送与小机械。

输入三相380-480V AC，50/60Hz；额定输出电流2.4A；400V级电机功率约0.75kW/1HP；过载150%持续60秒；开关频率2.5/5/10/15kHz可选；控制方式V/f、开环无传感器矢量，可扩展编码器闭环；保护等级IP20；环境-10℃至+50℃，40℃以上降额；标准RS485 Modbus RTU，可选DeviceNet、PROFIBUS、Ethernet/IP。

内置DC制动、JOG、飞启、跳频、PID、多段速；内置EMC滤波器；内置制动斩波；电机参数自动辨识。

水泵、风机、小型输送线、搅拌机、包装机械的通用交流调速。

工业塑料外壳、功率IGBT、电解/薄膜直流母线电容、控制PCB、金属散热片。

面板式紧凑机体；端子区分主回路、控制回路与通信；自带操作面板/参数接口。

整流单元将三相交流变为直流，逆变器按设定V/f或矢量算法输出可调频调压交流，闭环模式下根据编码器/无传感器估算调节转矩与速度。

垂直安装于通风电柜，上下保留散热间隙；保护接地可靠；RS485与模拟信号采用屏蔽双绞线并远离动力线；矢量模式首次运行执行电机自整定。

不超出2.4A额定与150%过载窗口；潮湿、粉尘环境加强滤波；更改通信选项卡后重新核对固件与总线地址；故障复位前排除短路、过流、过温原因。
