EX120系列PROFIBUS-DP电磁阀接口单元

该型号为SMC阀岛PROFIBUS-DP从站串行接口单元，接收主站PLC报文并驱动对应电磁阀线圈，适用于VQ1000/VQ2000系列阀岛集中控制。

协议PROFIBUS-DP，被动从站；供电24V DC±10%；最高通信速率12Mbit/s并自动波特率识别；最多控制16个单电磁或8个双电磁阀；硬件拨码或软件寻址；推荐EN 50170 Type A总线电缆；RUN、DIA、BF三色LED诊断。

阀岛内部接线集成，仅需总线和电源；自动波特率简化调试；LED实时反映电源、通信与阀控状态；单接口单元覆盖整块阀岛。

工厂自动化气动系统、包装线阀岛、汽车装配气动控制、通用工业集中阀控。

阻燃塑料壳体、镀金接触件、工业通信芯片、涂覆PCB、金属固定件。

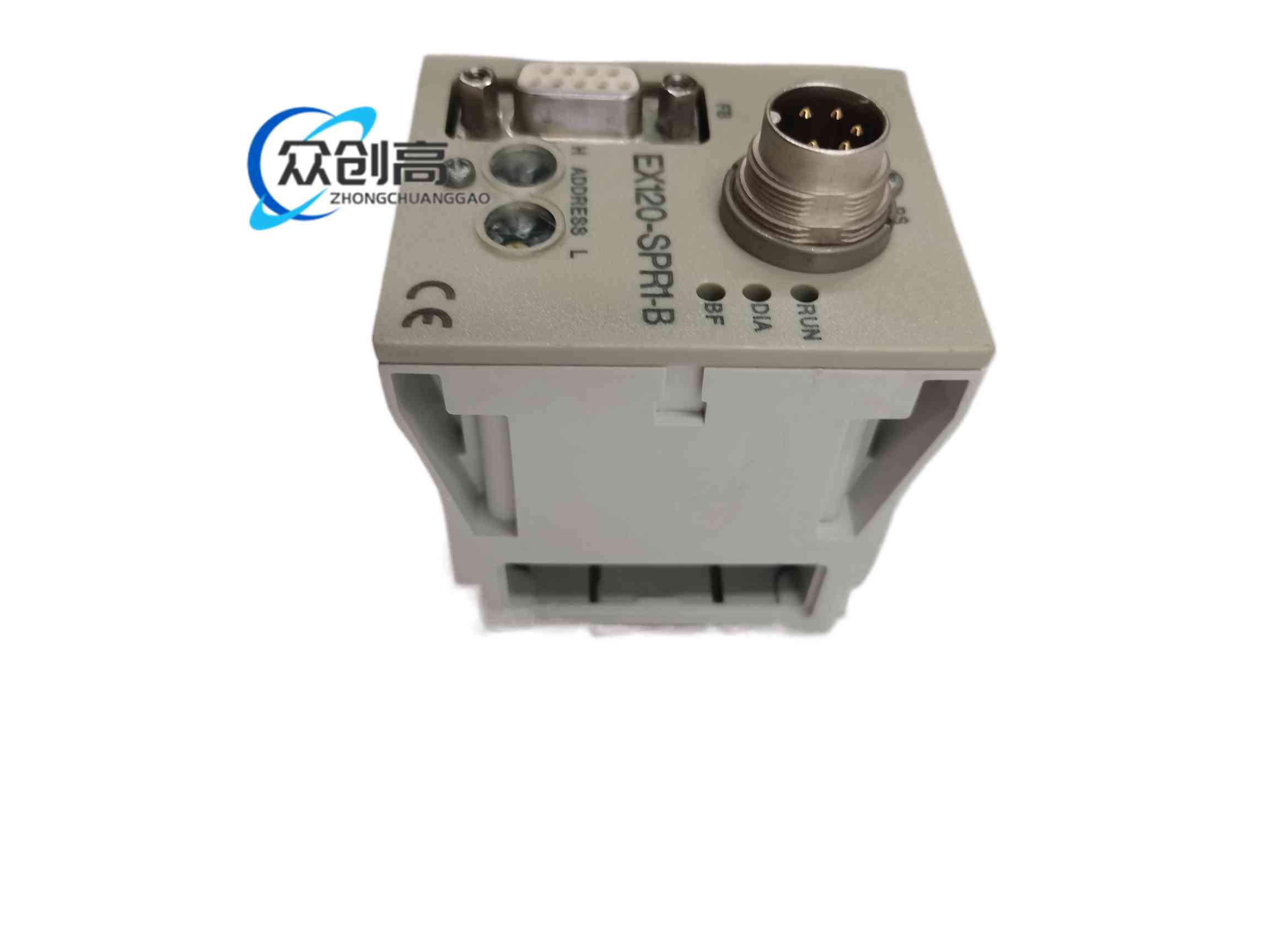

紧凑插装式单元；前面向LED状态窗；侧面PROFIBUS连接器；直接插装兼容阀岛。

主站发送DP报文，接口单元解帧后驱动对应电磁阀线圈；同时采集电源、通信与阀状态，经诊断LED和总线回传主站。

使用EN 50170 Type A屏蔽电缆；24V DC极性正确并留足容量；拨码地址不与其他从站冲突；阀岛接地符合EMC要求。

EX120-SPR1-B仅匹配指定阀系列；不得超过单阀与总负载电流；总线终端电阻按网络拓扑安装；腐蚀性、强振环境定期检查接插件。
