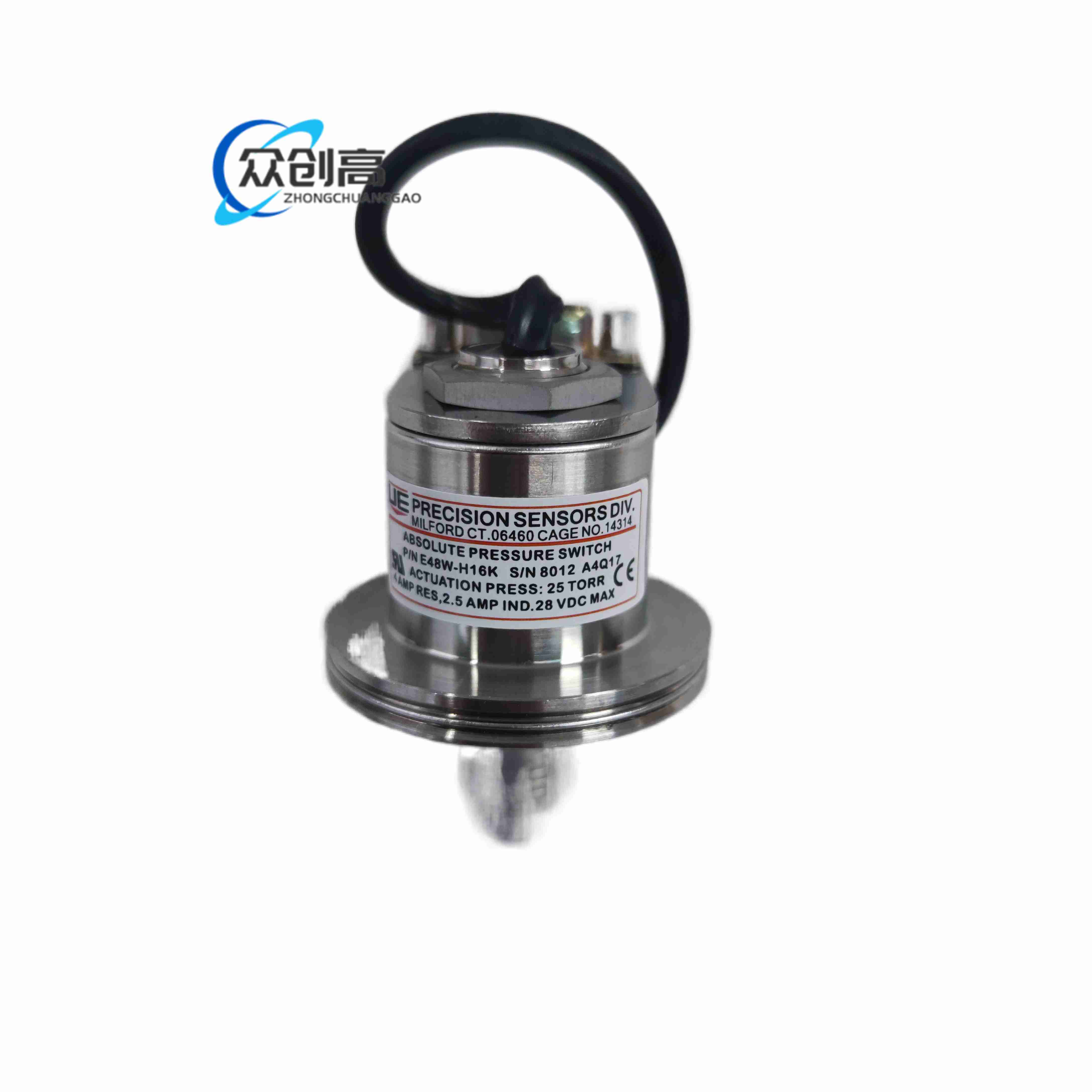

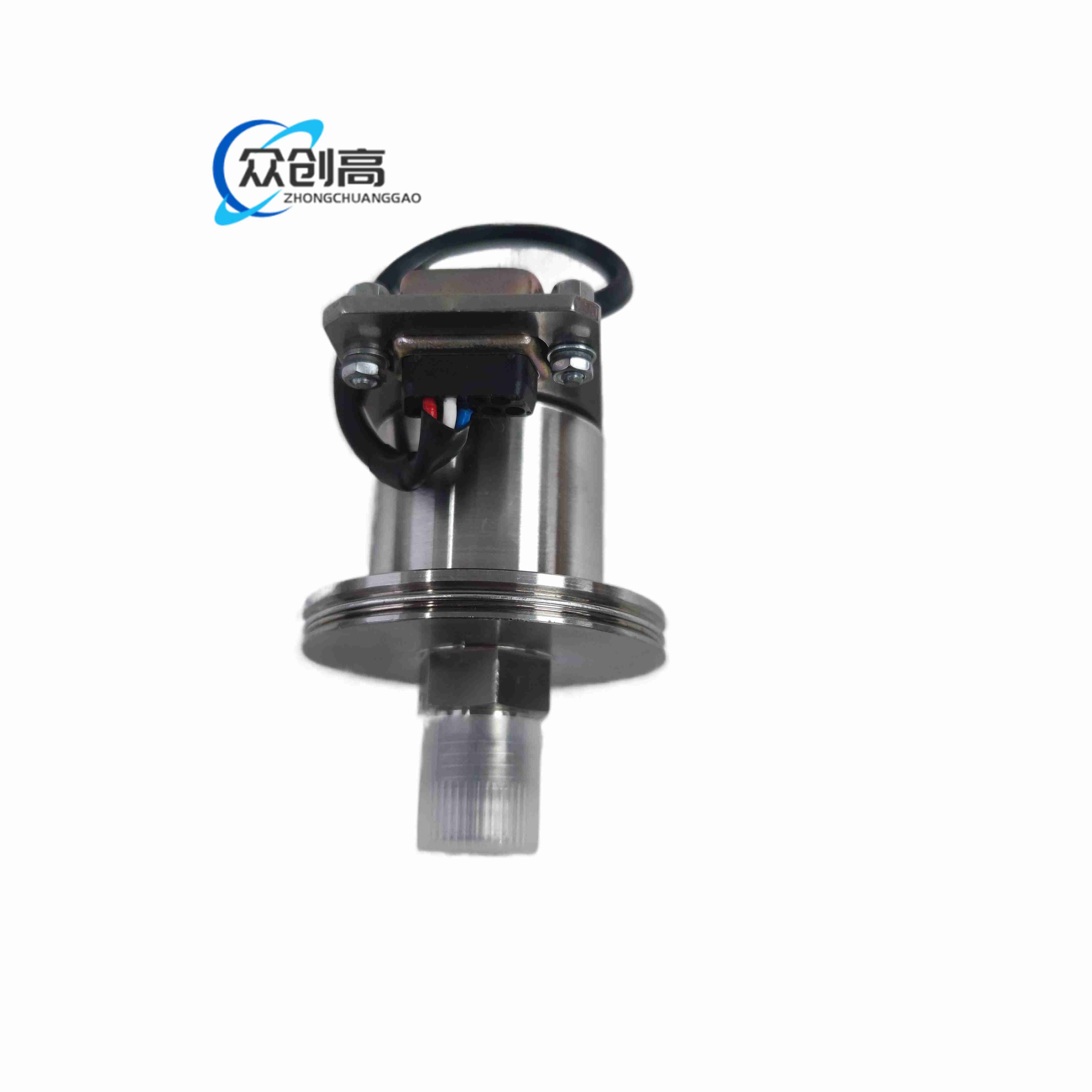

产品名称：UE Precision E48W-H16K 绝对式高纯压力开关

产品简介：该型号为 UNITED ELECTRIC CONTROLS 旗下 Precision E48W 系列绝对压力开关，采用内部真空参考腔，用于高纯气体、半导体和真空相关系统的压力监控、报警及联锁保护。

技术规格：设定范围 10 至 150 Torr 绝对压力；回差约 20 Torr 加设定值 5%；重复精度 ±5 Torr 加设定值 2%；内部容积 2.22cc；验证压力 0 至 15psig；工作温度 0°F 至 130°F，即约 -18℃ 至 54℃。

功能特点：工厂标定设定值；全焊接金属膜片；不受大气压力波动影响；密封触点；高重复切换。

应用场景：半导体高纯气体管路、真空镀膜、制药高纯系统、航空航天试验台、生物洁净气路。

性能参数：最小动作寿命 500 万次；电气可配自由引线、D-sub 微型连接器或 SPDT 密封触点；部分资料标注金镀触点、5A/125VAC、3A/24VDC 阻性。

材质构成：湿接触件 316L 不锈钢，电子束焊接膜片；外壳环氧涂层压铸铝；密封可采用金属对金属焊接或 Kalrez；参考腔为焊接不锈钢真空腔。

结构特征：1/4 英寸端封或 NW25 法兰；在线或歧管安装；封闭接线腔；无弹性体湿封版本可降低气体污染风险。

工作原理：过程绝对压力作用于焊接膜片，与内部零参考真空腔形成压差；达到设定点时膜片位移克服弹簧力，通过瞬动机构接通或断开电气触点。

安装要求：尽量减少死体积和盲管；1/4 英寸接头按不锈钢扭矩紧固；管道另加支撑，避免对接头施加弯矩；D-sub 供电时做好电气隔离。

使用注意事项：设定值出厂封固，现场不自行调节；介质必须与 316L 及指定密封兼容；低温接近下限时防止冷凝；纳入 SIL 回路前按系统要求复核认证与计算。
