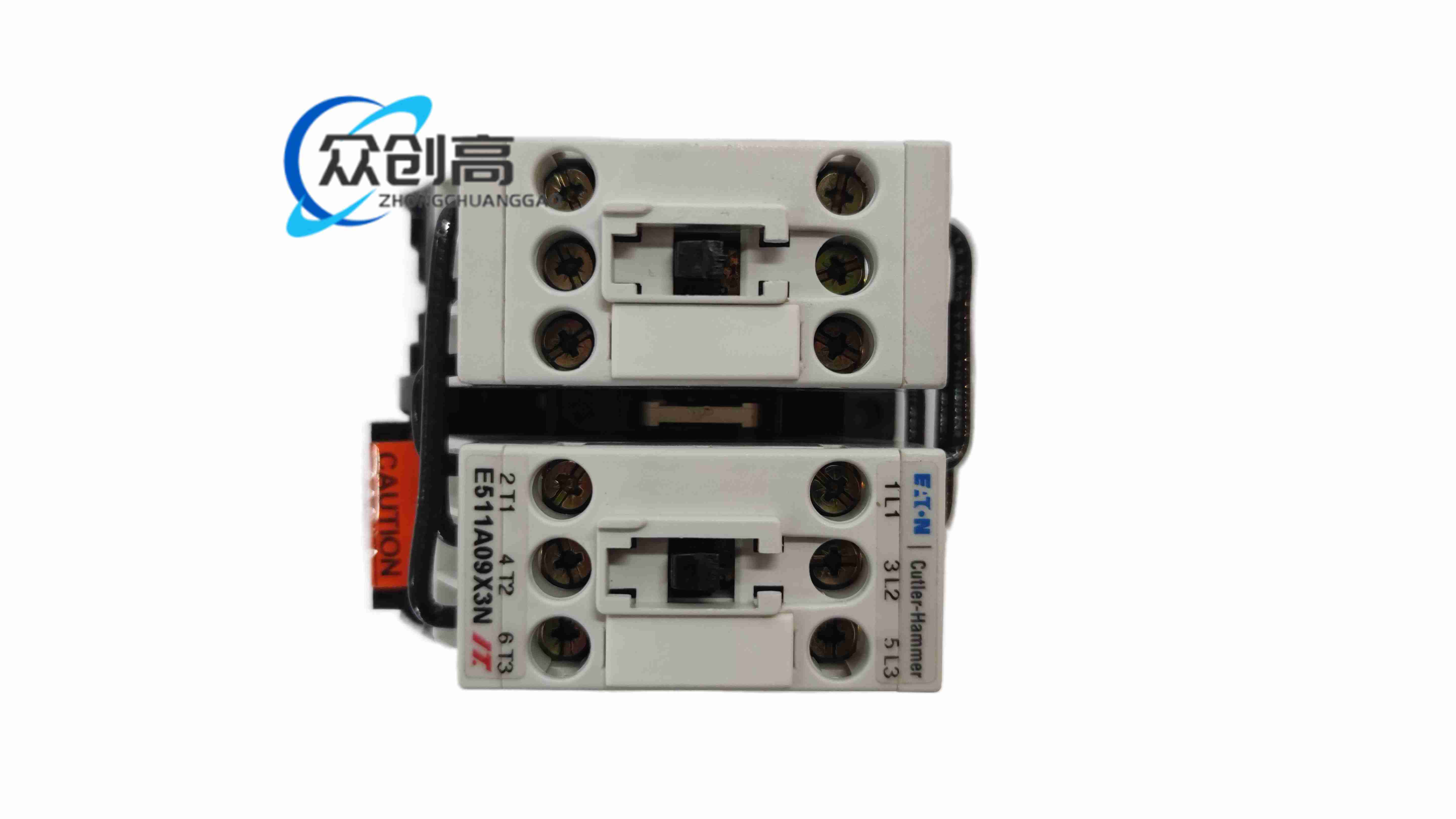

产品名称：EATON E511A09X3N 三极控制/可逆式接触器

产品简介：该型号属伊顿 Moeller 系列电磁接触器，用于三相电机启动、正反转控制和工业配电回路通断。分销与器件库资料将其列为全电压、可逆框架接触器。

技术规格：AC-3 额定 9A＠400V；部分器件库按 480V AC-3 标 9A、AC-1 标 16A；AC-3 功率约 4kW＠400V、2.2kW＠230V；额定绝缘电压资料标 690V 或 1000V；冲击耐压 6kV 或 8kV；极数 3NO；框架宽度约 27mm。

功能特点：支持可逆配置，可配机械/电气互锁；可 snap-on 辅助触点块、延时模块；低噪声线圈；DIN 导轨或螺钉安装。

应用场景：机床主回路、泵与风机电机、输送线、控制柜电机启动、需要正反转的自动化设备。

性能参数：机械寿命超 1000 万次；AC-3 电气寿命超 100 万次；分断/接通能力按伊顿对应框架手册核定；线圈参数按订货后缀确认，不可仅凭 E511A09X3N 推断固定控制电压。

材质构成：热固/工程塑料壳体，银合金触点，铜导体，钢制安装导轨附件。

结构特征：27mm 窄框架三极结构；顶部或侧面扩展辅助触点；标准 35mm DIN 导轨卡装。

工作原理：线圈励磁后磁路吸合主触点，接通电机主回路；断电后弹簧释放分断；可逆应用时两台接触器配合互锁避免相间接通。

安装要求：按额定 AC-3/AC-1 选取降容；35mm 导轨卡入或螺钉固定；主回路扭矩按导线截面和端子规格执行；辅助块装拆前断电。

使用注意事项：可逆回路必须同时设机械和电气互锁；核对线圈电压、频率及环境温升；感性负载加浪涌抑制；长期高占空率应用按寿命曲线维护。
