产品名称：OMRON E5CD-RX2ADM-802 数字温控器

产品简介：该型号为欧姆龙 E5CD 系列 1/16 DIN（48×48mm）数字温控器，用于工业加热、冷却及复合温度控制，支持适应控制、自动调谐和多传感器输入。

技术规格：电源 A 型 AC100–240V 50/60Hz，D 型 AC24V 50/60Hz 或 DC24V；允许电压 85%–110% 额定；802 型消耗约 AC100–240V 下 6.5VA、AC24V 下 4.1VA、DC24V 下 2.3W。温度输入含 K/J/T/E/L/U/N/R/S/B/C/W、PLⅡ 热电偶，Pt100、JPt100 热电阻，ES1B 非接触传感器；模拟输入 4–20mA、0–20mA、1–5V、0–5V、0–10V。控制输出为继电器 1a，AC250V 3A 阻性；辅助输出 2 点继电器；通信按 802 配置支持 RS-485，CompoWay/F 与 Modbus。

功能特点：ON/OFF 或二自由度 PID 自动调谐；加热/冷却控制；多重 SP 最多 8 组；BANK 切换依型号；适应控制、自动滤波、水冷输出调整、加热器断线检测、回路断线报警、PV 补偿、运行/停止保护。

应用场景：包装机热封、挤出机筒温、水冷双螺杆挤出、烘箱、半导体加热台、食品与制药温控。

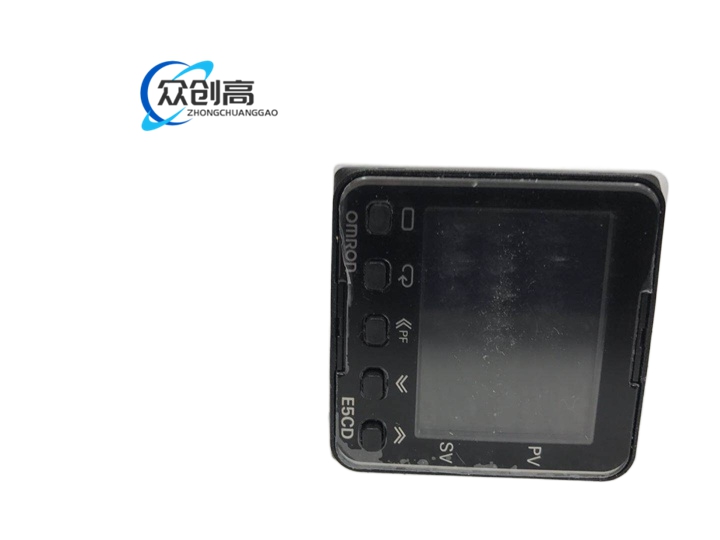

性能参数：前面板 11 段数码，PV 字高 14.9mm、SV 7.1mm，带光柱；精度按输入类型，热电偶约指示值 ±0.3% 或 ±1℃较大者，Pt 热电阻约 ±0.2% 或 ±0.8℃较大者，模拟输入约 ±0.2%FS±1 字；环境 -10℃ 至 +55℃、湿度 25%–85%RH 不结露；存储 -25℃ 至 +65℃；海拔 2000m 以下。

材质构成：阻燃塑料前面板，钢质安装卡具，印刷电路板，继电器与端子组件；随附防水垫，可选端子盖、CT、安装适配器。

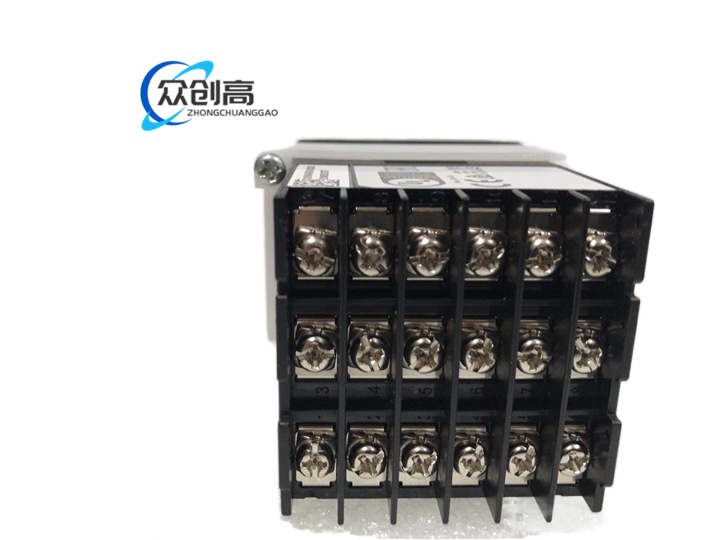

结构特征：48×48mm 面板，开孔约 45×45mm；可抽出本体便于维护；螺钉端子版本支持不拆线更换；IP66 前面板防护。

工作原理：传感器信号经输入电路量化后送入控制算法，PID 或 ON/OFF 运算输出继电器/SSR/模拟信号驱动加热或冷却执行机构，并通过 RS-485 与上位 PLC 通信。

安装要求：按 1/16 DIN 开孔；垂直多台安装保留上下散热间隙；继电器负载不超 250V/3A 阻性；RS-485 总线按手册加终端电阻并独立屏蔽接地。

使用注意事项：感温元件量程须匹配输入类型；感性负载加吸收电路；自整定期间避免大幅设定跳变；前面板锁定防止非授权改参；定期检查加热器断线报警与输出动作计数。
