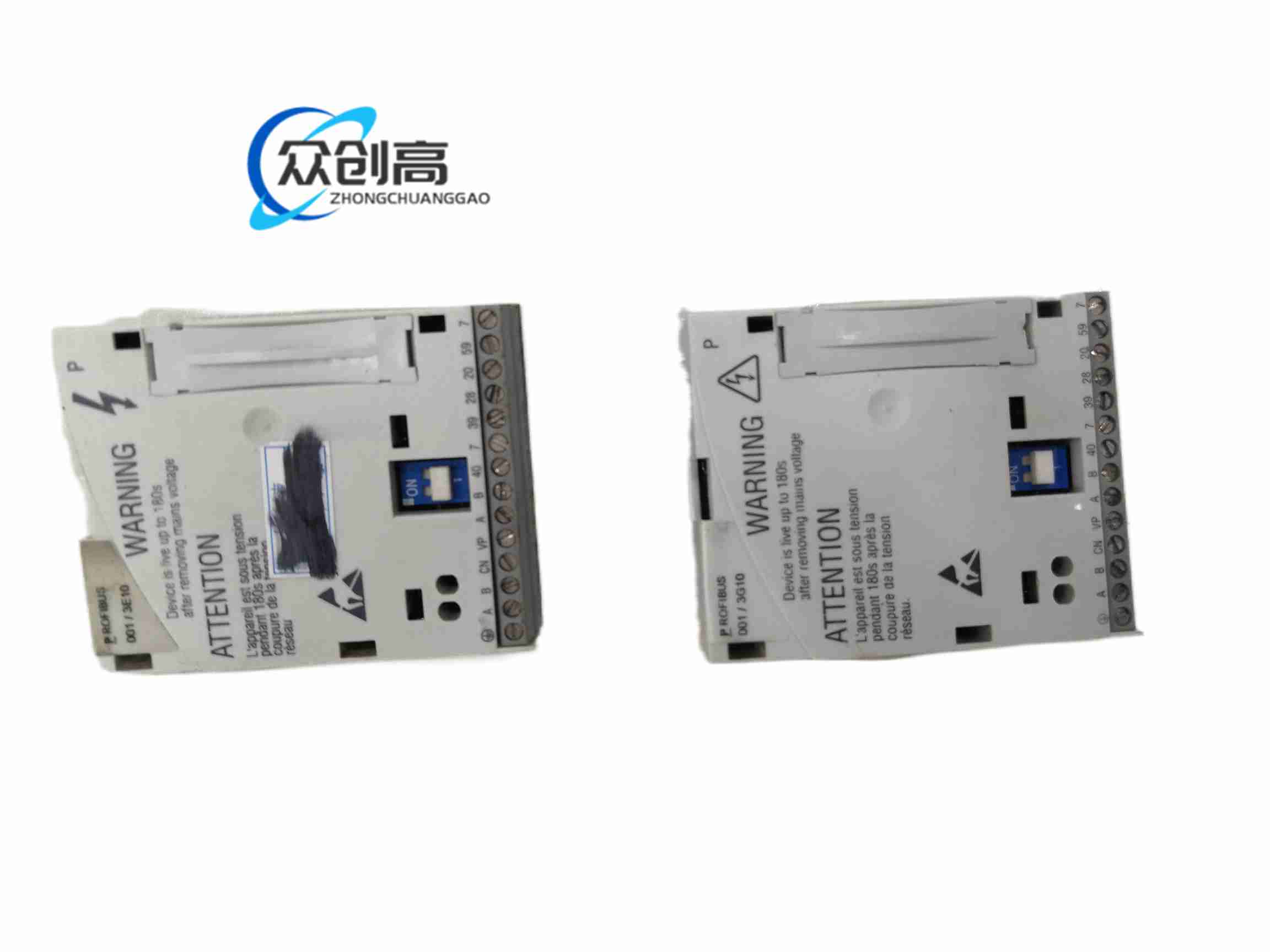

产品名称：LENZE E82ZAFP 系列变频器功能/选项模块

产品简介：E82ZAFP 属伦茨 8200/800 系列驱动器选项模块族，用于扩展通信、数字/模拟信号和现场总线功能；具体子型号决定是 PROFIBUS、RS-485 还是通用IO扩展。

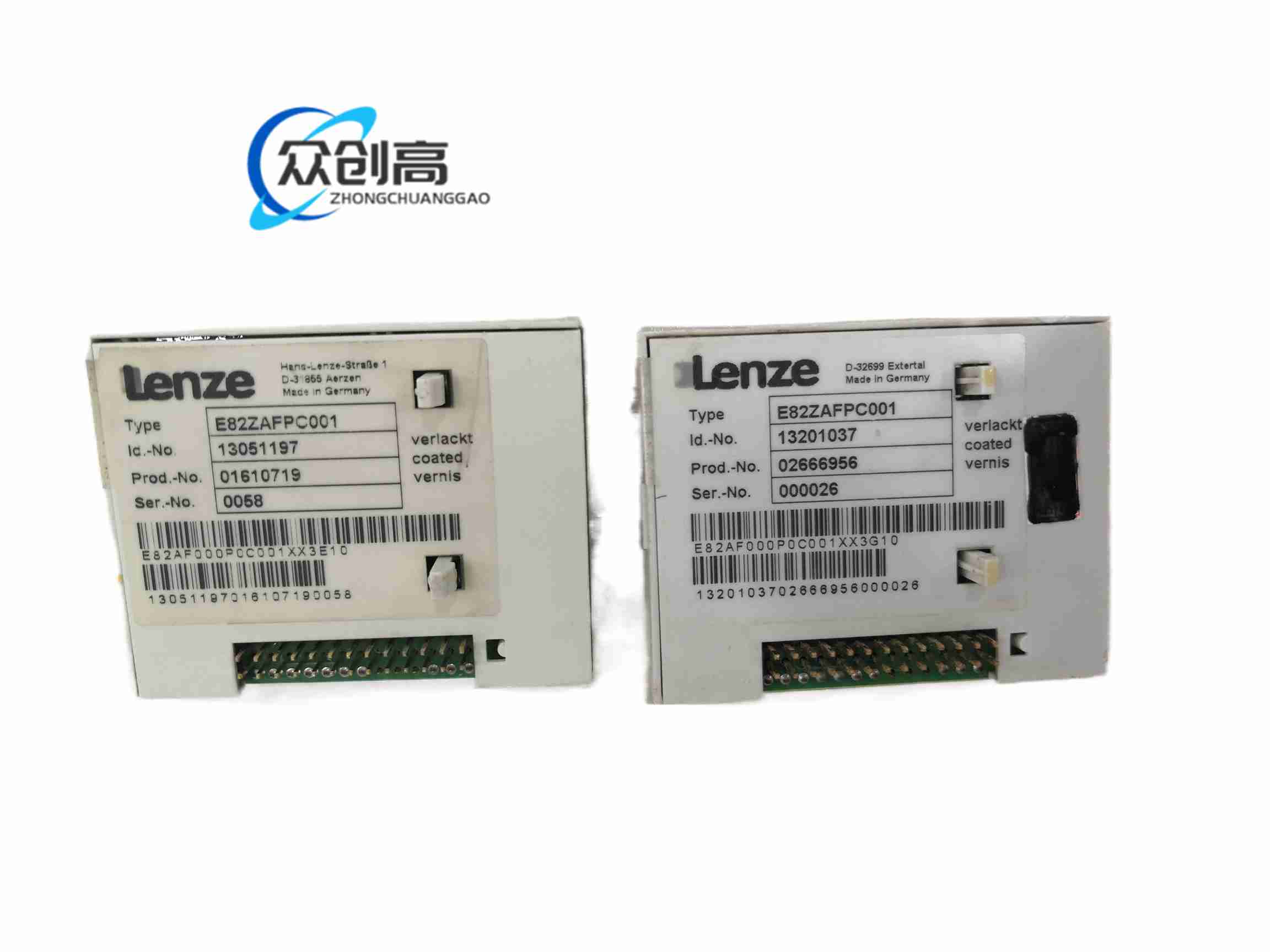

技术规格：以 E82ZAFPC 子款为例，支持 PROFIBUS 终端拨码、状态 LED、X3 端子供给外部电压、总线 A/B 差分信号；外部模块供电 X3/59 可 +24V±10%、典型 80mA；禁止驱动 CINH 用 +12 至 +30V 控制，停止电平 0–3V。通用选项资料标注 24VDC 逻辑、FR-4 电路板、塑料壳、镀金边缘连接器、螺钉端子。

功能特点：扩展现场总线通信；扩展数字输入/输出；处理模拟量；通过变频器键盘访问参数；部分子款在主机断电时由外部电源维持总线通信。

应用场景：8200 Vector 变频器改造、输送线、泵、风机等需要额外 IO 或 PROFIBUS/RS 集成的场合。

性能参数：通信速率、节点地址、终端电阻按子型号和主站配置；数字量电平按变频器内部 24V 逻辑；PROFIBUS 子款符合对应伦茨手册接线定义。

材质构成：PCB、塑料模块壳、金属/镀金连接器、螺钉端子。

结构特征：插槽式内装模块，无独立外箱；与变频器背板总线对接；端子排外引现场信号。

工作原理：模块经变频器内部背板与主控交换数据，将现场数字/模拟/总线报文转换为控制命令与状态反馈。

安装要求：变频器完全断电后插入指定选项槽；按子型号接 X3 外部电源和总线屏蔽；PROFIBUS 终端拨码按网络拓扑设置。

使用注意事项：仅匹配对应伦茨驱动器系列；禁止带电插拔；处理电路板做防静电；外部供电的通信模块须独立 SELV/PELV 电源并按手册隔离。
