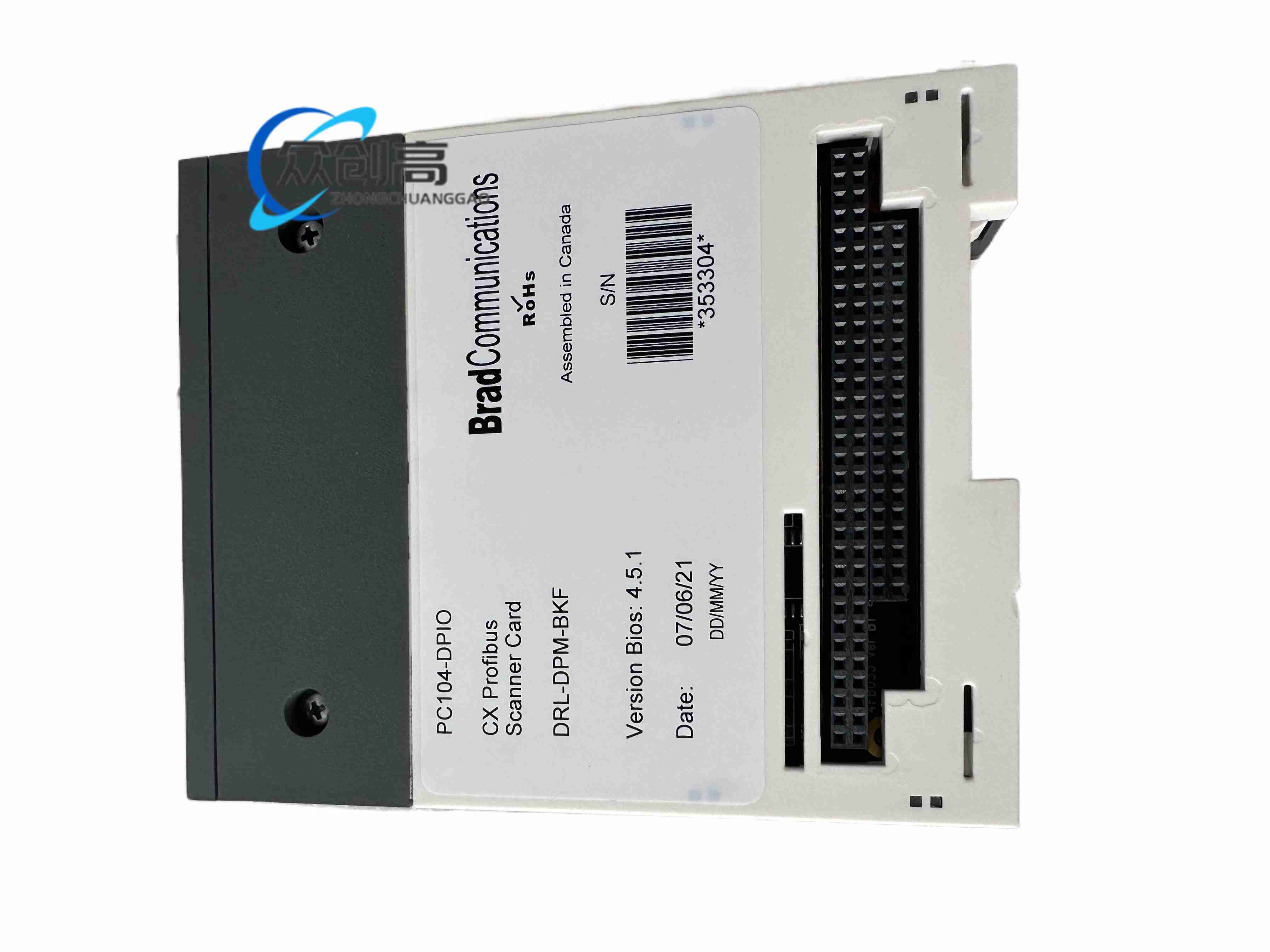

BRAD DRL-DPM-BKF PC104-DP10 嵌入式PROFIBUS-DP通信与数字I/O模块，PC/104总线工业计算机扩展卡。

该模块使PC/104主机作为PROFIBUS-DP主站或从站运行，同时可提供隔离数字量输入输出，用于嵌入式软PLC、现场总线网关和离散信号采集。

PC/104 ISA 8/16位堆叠总线，部分资料标注PC/104-Plus依据具体后缀；PROFIBUS速率9.6千bps至12Mbps，DB9 RS-485，光隔离；数字型配置含16入16出或按DPIO资料配置；双口RAM用于主机与总线数据交换；5伏通过总线取电，典型0.3至1.2安。

独立协议协处理器执行DP-V0/V1/V2协议栈，降低主机CPU负荷；支持GSD组态、从站扫描、诊断缓冲与看门狗；数字I/O支持光隔、滤波、中断及输出状态预设。

机床嵌入式控制器、包装线PC/104软PLC、车载与船舶总线采集、机器人底层I/O、老旧DCS或专用工控机PROFIBUS升级。

标准PC/104尺寸约90×96毫米；数字隔离资料有2500伏均方根或总线侧500伏光隔不同配置；工作温度商业级0至60摄氏度，宽温批次可至-40至85摄氏度；湿度5%至95%不结露。

无外壳板卡级FR-4印制板，工业接插件，光耦与PROFIBUS收发器，铝/塑料隔离器件，状态LED置于板边。

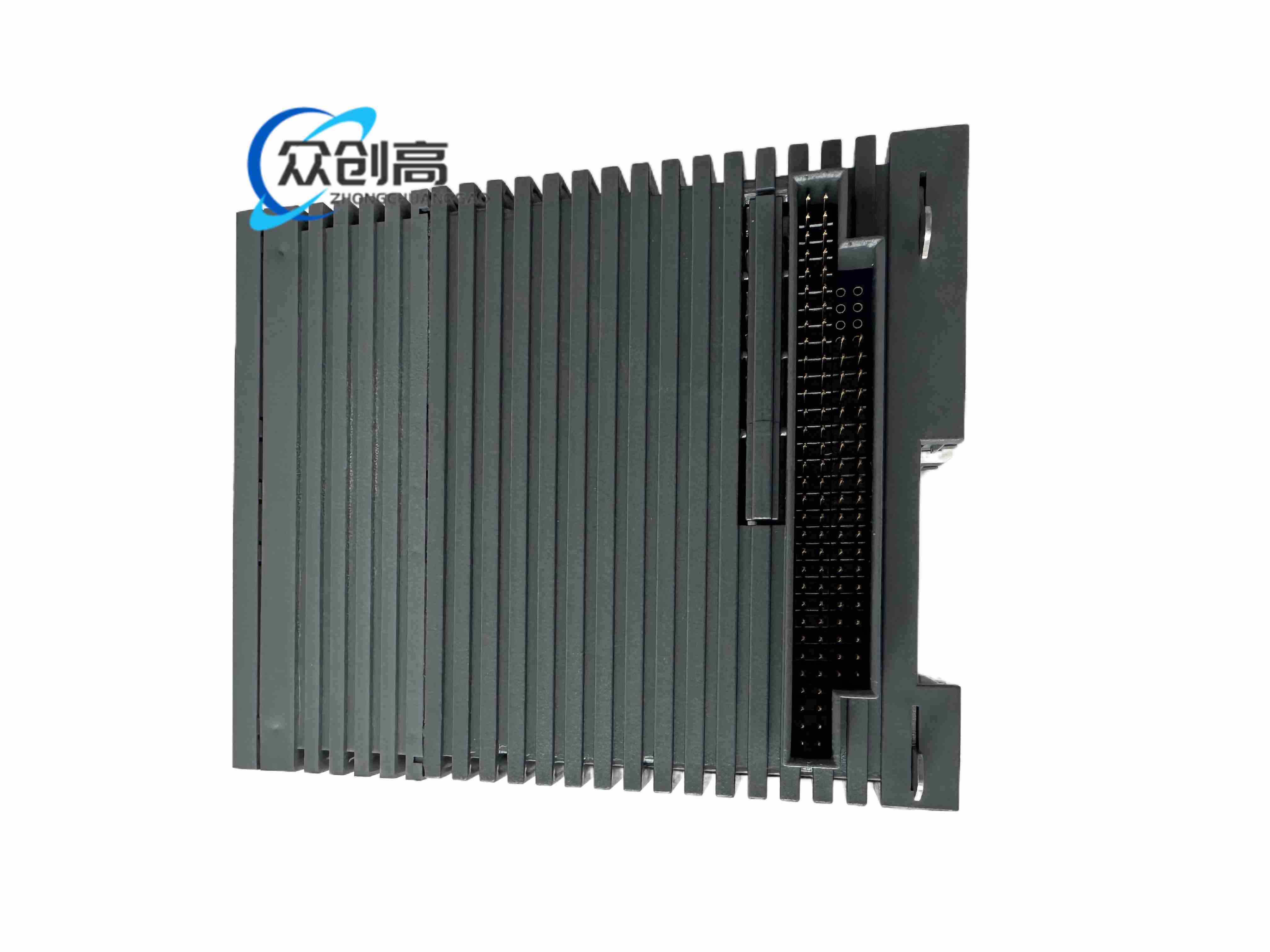

104针堆叠头上下连接，DB9总线对外，数字I/O经板端插座或后走线；可与其他PC/104 CPU、AD、串口卡叠装。

主机通过ISA I/O或双口RAM写入DP输入输出映像，协处理器按PROFIBUS令牌或主从时序收发RS-485报文；数字输入经光耦整形入寄存器，输出经驱动电路控制现场负载。

与PC/104 CPU用铜柱和堆叠头紧固，保证总线接触；PROFIBUS总线两端接终端电阻；RS-485屏蔽层单点接机壳地；数字输出负载类型按灌电流或达林顿参数选型。

先确认具体后缀是DP主站、从站还是DPIO纯I/O；配置工具使用SYCON.net或厂家ApplicomIO；总线波特率与所有从站一致；调试阶段不带电插拔DB9和堆叠头；宽温项目选用对应温级批次。
