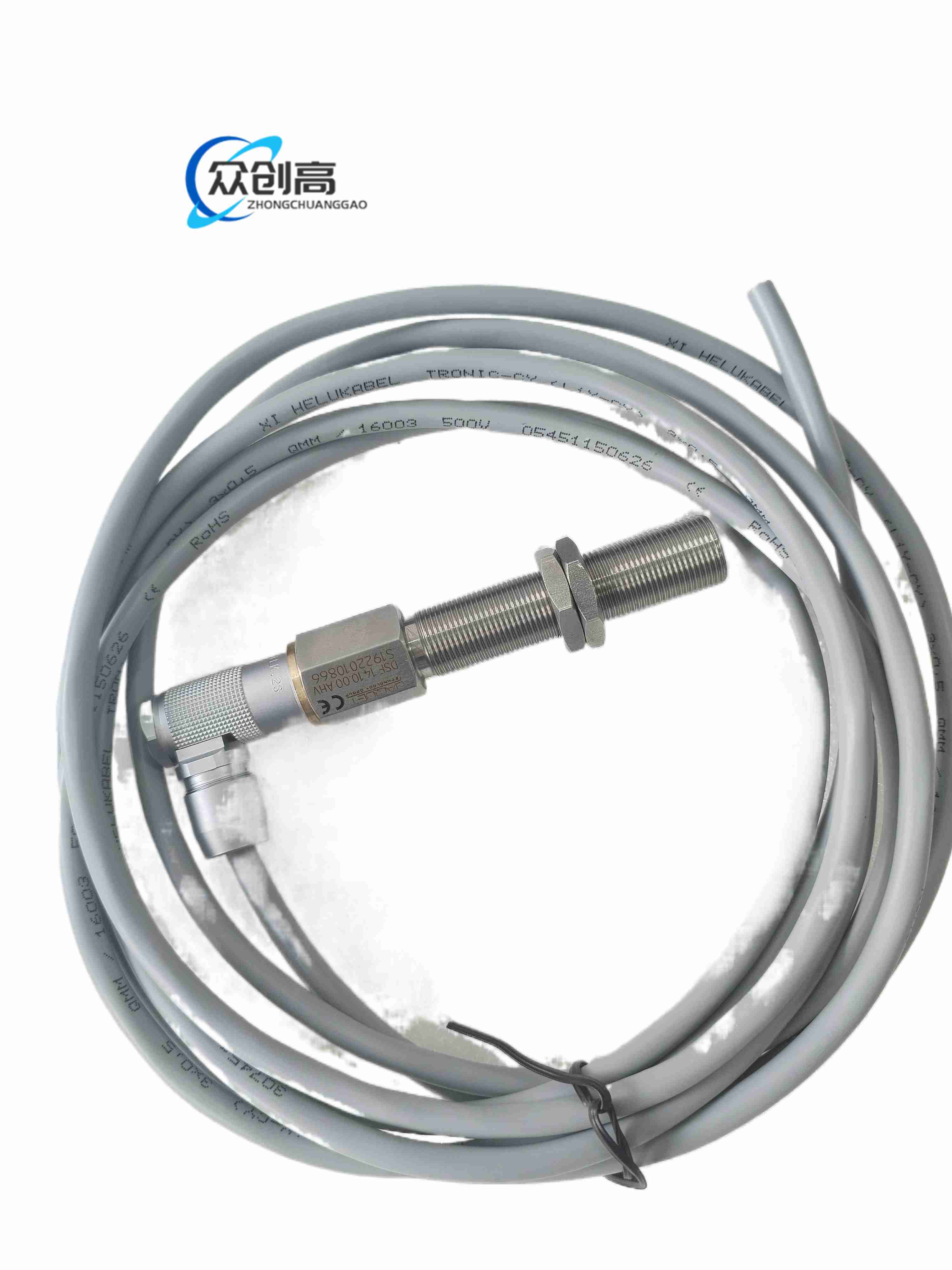

TE Connectivity/Jaquet DSF1410霍尔效应单通道转速传感器，用于齿轮或铁磁目标测速。

DSF 1410系列采用霍尔元件检测齿圈通过产生的磁场变化，输出与转速成正比的方波频率信号，适用于工业转速、防爆区域旋转设备监测。

M14×1螺纹；电源8至28伏直流，纹波不大于25毫伏峰峰；输出推挽方波，最大负载25毫安，高电平不低于电源减4伏，低电平小于2伏；频率0.05赫兹至20千赫兹；无载电流不大于15毫安；危险区版本如DSF 1410.00 SHV配5米四芯屏蔽电缆，IP68探头、IP67电缆。

单通道测速，方波占空稳定；短路与反接保护；不锈钢1.4305壳体，密封感应面；支持ATEX/IECEx气体与粉尘防爆，具体证书按完整型号；可与齿模数1及以上铁磁齿圈配合。

涡轮机、压缩机、泵组、风机、齿轮箱、输送滚筒、防爆现场轴转速反馈及PLC高速计数输入。

气隙依齿模数变化：模数1允许0.2至1.0毫米，模数2允许0.2至2.5毫米，模数3允许0.2至3.5毫米，模数4及以上允许0.2至4.5毫米；冲击20g/20ms，振动5g/5至2000赫兹；工作温度依型号与电缆规格，危险区版本按证书标定。

不锈钢壳体，陶瓷/环氧密封感应头，内部霍尔ASIC与信号处理电路，屏蔽电缆采用特氟龙或等效绝缘，接头依型号为裸线、MS3102A或其他工业连接器。

螺纹圆柱探头，头部齐平敏感面；电缆轴向引出或侧出；安装螺母锁紧；LED或状态指示依完整型号配置，标准测速型以频率输出为主。

齿圈齿顶接近感应面时磁阻减小、磁场增强，霍尔元件输出高电平；齿谷接近时输出低电平，输出频率等于齿数乘转速，控制器按频率计算转速。

按齿模数与探头型号设定气隙并用扭矩扳手锁紧，M14版本最大25牛米；屏蔽层单点接控制地；使用铁磁齿圈，避免非磁性材料代替；防爆区域按ATEX/IECEx证书选择完整后缀与电缆长度。

禁止在超出认证气体/粉尘等级的区域混用非防爆后缀；齿面锈蚀或偏心会造成丢脉冲；电缆弯曲半径不小于厂家规定；反接、短路会使保护动作但仍应避免长期故障；运行前用已知转速校平方波频率与PLC计数系数。
