产品名称：船用锅炉与燃烧控制人机界面。

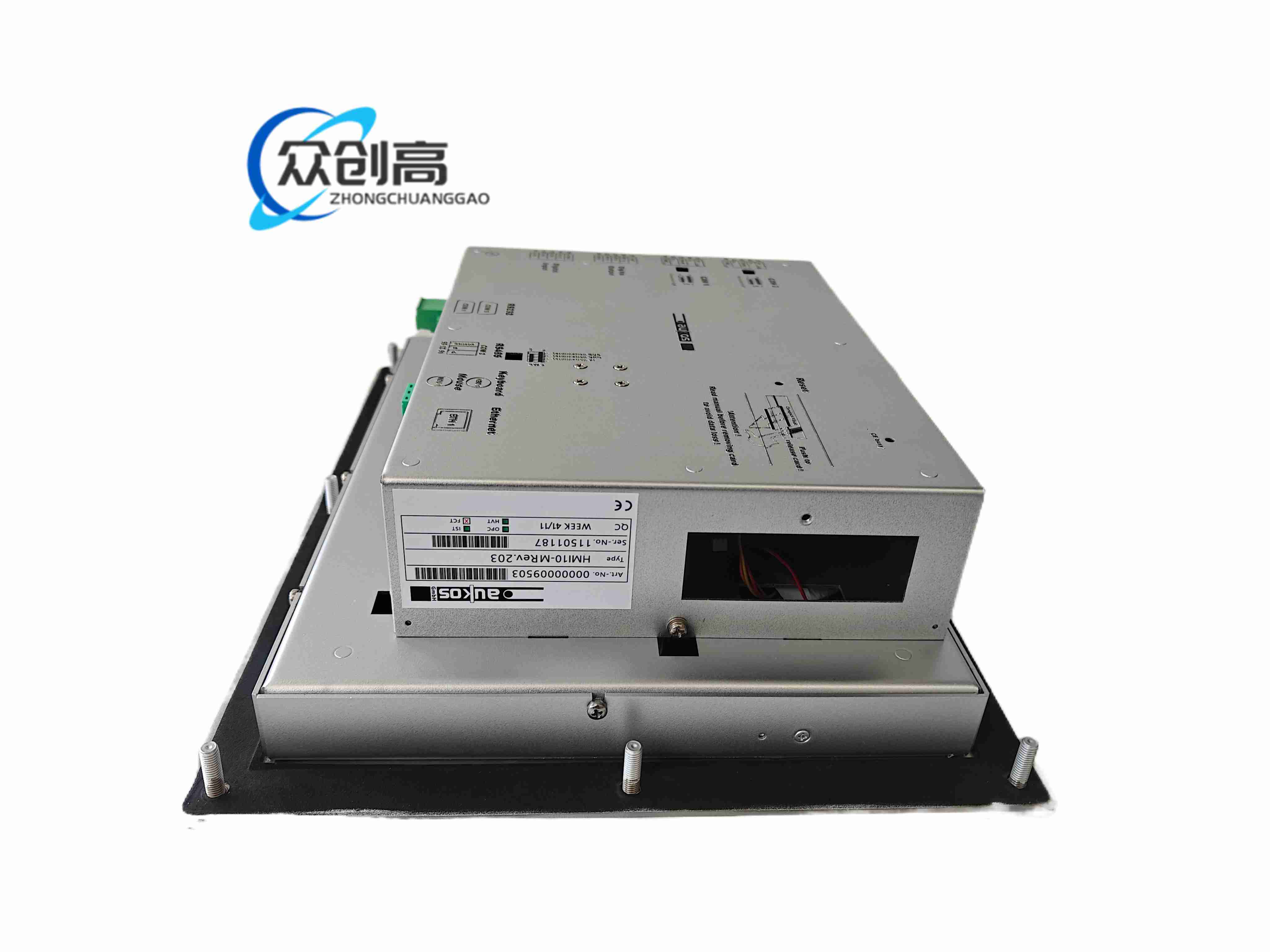

产品简介：SAACKE HMI10-M REV203 为德国 SAACKE 燃烧管理/锅炉控制系统专用操作终端，用于商船、LNG、海工平台和工业打包锅炉的启停、参数设定、报警与趋势监视。

技术规格：10.4 英寸 TFT 彩色液晶；电阻触摸屏；分辨率 640×480 VGA；背光寿命不小于 50,000 小时；嵌入式工业 CPU，闪存不小于 128 MB，支持 SD 卡；24 V DC 典型供电；前面板 IP65，后侧 IP20。

功能特点：锅炉启停与燃烧器管理；蒸汽压力、火焰、排烟温度、氧量、汽包水位图形化监视；报警列表带时标；事件记录；历史趋势；多语言界面；以太网远程诊断。

通信接口：RS-485 Modbus RTU 接 SAACKE 燃烧控制器；CANopen 可选；Ethernet 10/100 TCP/IP 远程服务；USB 维护备份。

性能参数：工作温度负10 至 55 摄氏度；前面板防盐雾、抗振按船用环境；具体面板开孔以 SAACKE 机械图为准，资料常见约 270×210 mm 切孔。

认证合规：DNV GL、ABS、LR、BV、CCS 等船级社按具体证书；EMC 按 IEC 60945 船用电子要求。

材质构成：前面板工业铝/玻纤复合；电阻触控膜；密封胶垫；后壳金属或工程塑料；DIN/导轨或控制台嵌入式支架。

结构特征：控制台嵌装，前密封后入柜；与 SAACKE BMC/SBC 等控制器通过串口或网络相连；SD 卡用于日志与固件。

工作原理：HMI 运行 SAACKE 专用运行时，周期性读取控制器过程数据并下发操作命令；报警与顺序事件来自燃烧管理逻辑，显示、确认、联锁均按操作员权限分级。

安装要求：使用原厂密封垫保证前面板 IP65；控制柜后侧留散热与接线空间；24 V 电源加独立保护；通信波特率、站号与控制器一致。

使用注意：不接非 SAACKE 批准控制器以免协议不匹配；操作员与工程师密码分级；三次点火失败按 SOLAS/IMO 进入锁存吹扫逻辑，人工复位前排查火焰与燃料系统；海盐环境定期检查前密封圈。
