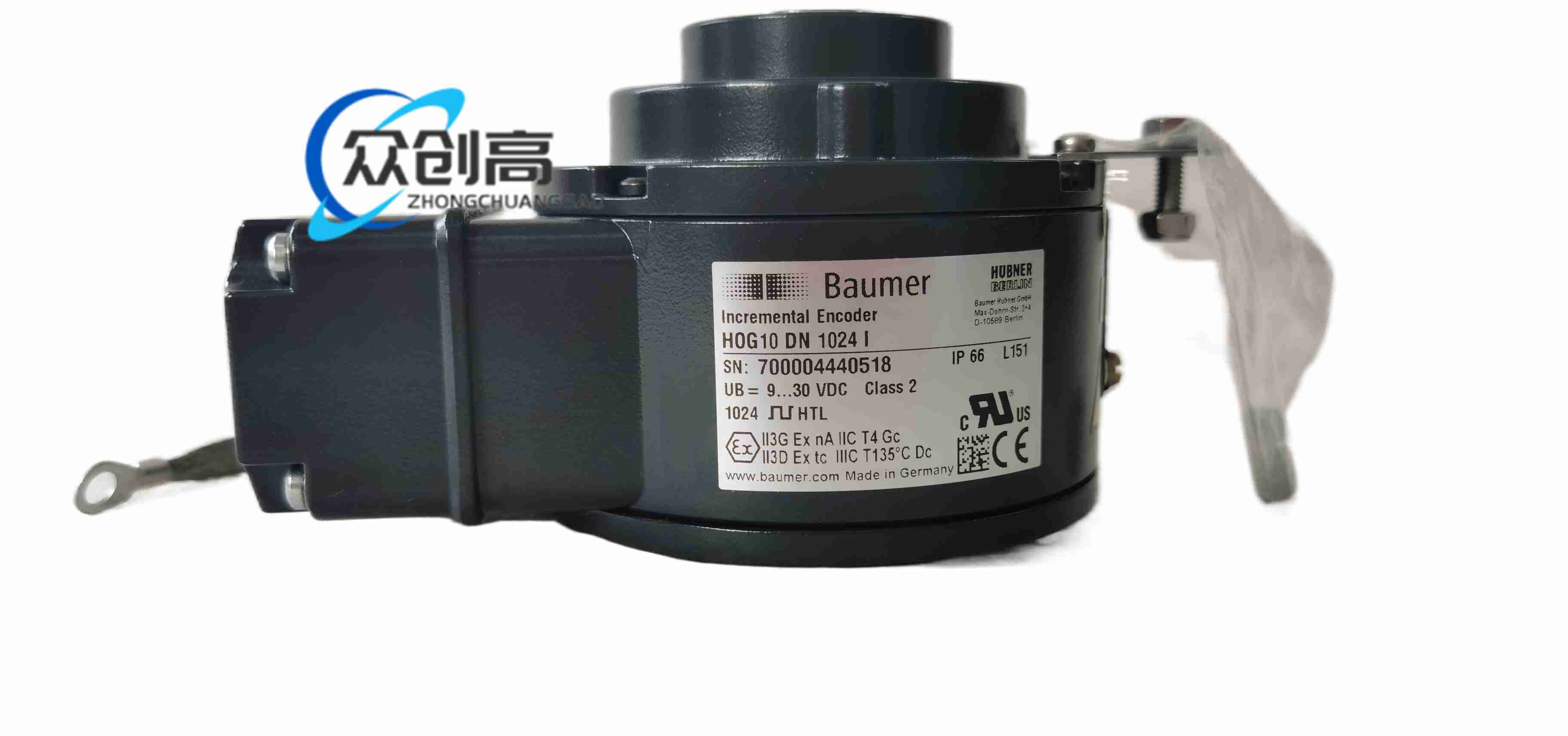

产品名称：重负荷增量式旋转编码器。

产品简介：HOG10 DN 1024 I 属亨士乐/堡盟重负荷编码器系列，盲孔空心轴安装，用于重型传动、轧机、起重、风电及大电机的速度与位置反馈；若带 LR、FSL 等附加后缀还可含离心超速开关，纯 DN 1024 I 按基础增量编码器说明。

技术规格：每转 1024 脉冲；A、B、零相 K1、K2、K0 及反相信输出；HTL 功率线驱动；供电 9 至 30 V DC，空载电流不大于 100 mA；输出频率不大于 120 kHz；相位差 90 度±20 度；占空比 40 至 60 度；光电扫描。

功能特点：重负荷抗振抗冲击；盲孔空心轴直接套电机轴；HTL 长距离传输；可选零脉冲参考；带附加离心开关版本可实现纯机械超速保护。

性能参数：法兰外径约 105 mm；盲孔轴 16 mm，具体公差按订单 H7 等标注；轴向允许负载不大于 450 N，径向不大于 600 N；典型转矩约 6 Ncm；转子惯量约 400 gcm²；工作温度负40 至 100 摄氏度；IP66；抗振动 5 g/10 至 2000 Hz，抗冲击 50 g/11 ms。

材质构成：压铸铝外壳；不锈钢空心轴；光学码盘；HTL 驱动电路板；双端子盒。

结构特征：盲孔空心轴、双面轴承；端子盒可 180 度转向；重载密封系统；盐雾防腐按 ISO 12944 C4 级别资料配置。

工作原理：光源经码盘产生两路正交光脉冲，电子电路整形为 HTL 方波；零脉冲每转一次提供基准；若带离心开关，利用离心力在设定转速动作，独立于电子系统输出硬接点。

安装要求：空心轴与电机轴配合公差、表面硬度按样本；弹性联轴器或胀紧套不承受额外弯矩；端子盒朝向便于走线，电缆固定防振；长距离 HTL-P 按驱动能力核算，资料可达约 350 m。

使用注意：不对轴施加超额定轴向径向力；高温环境核对最高 100 摄氏度与电缆耐温；多尘、盐雾环境保持 IP66 密封；带超速开关版本须按整定转速范围整定，不与电子超速双重误动。
