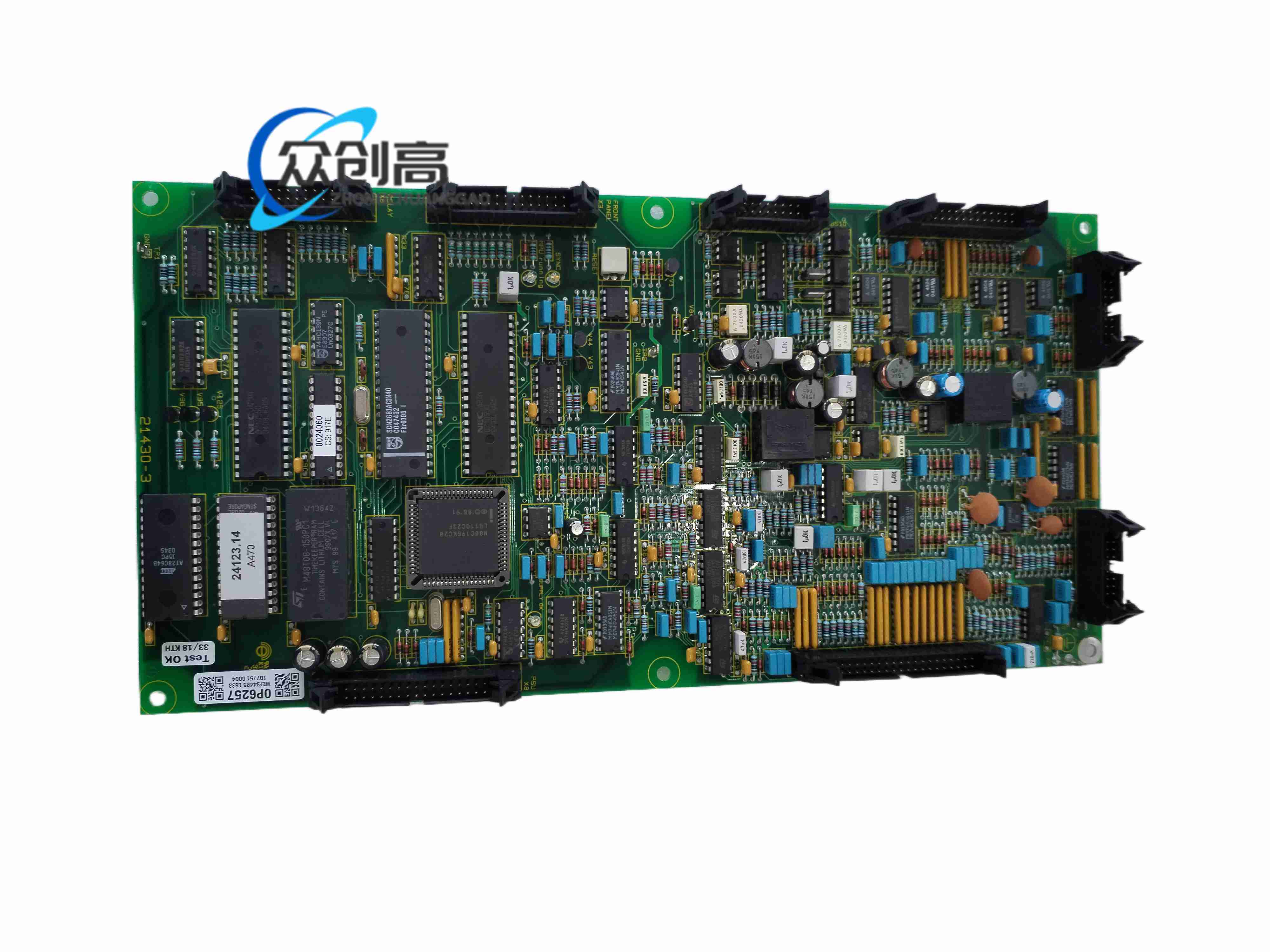

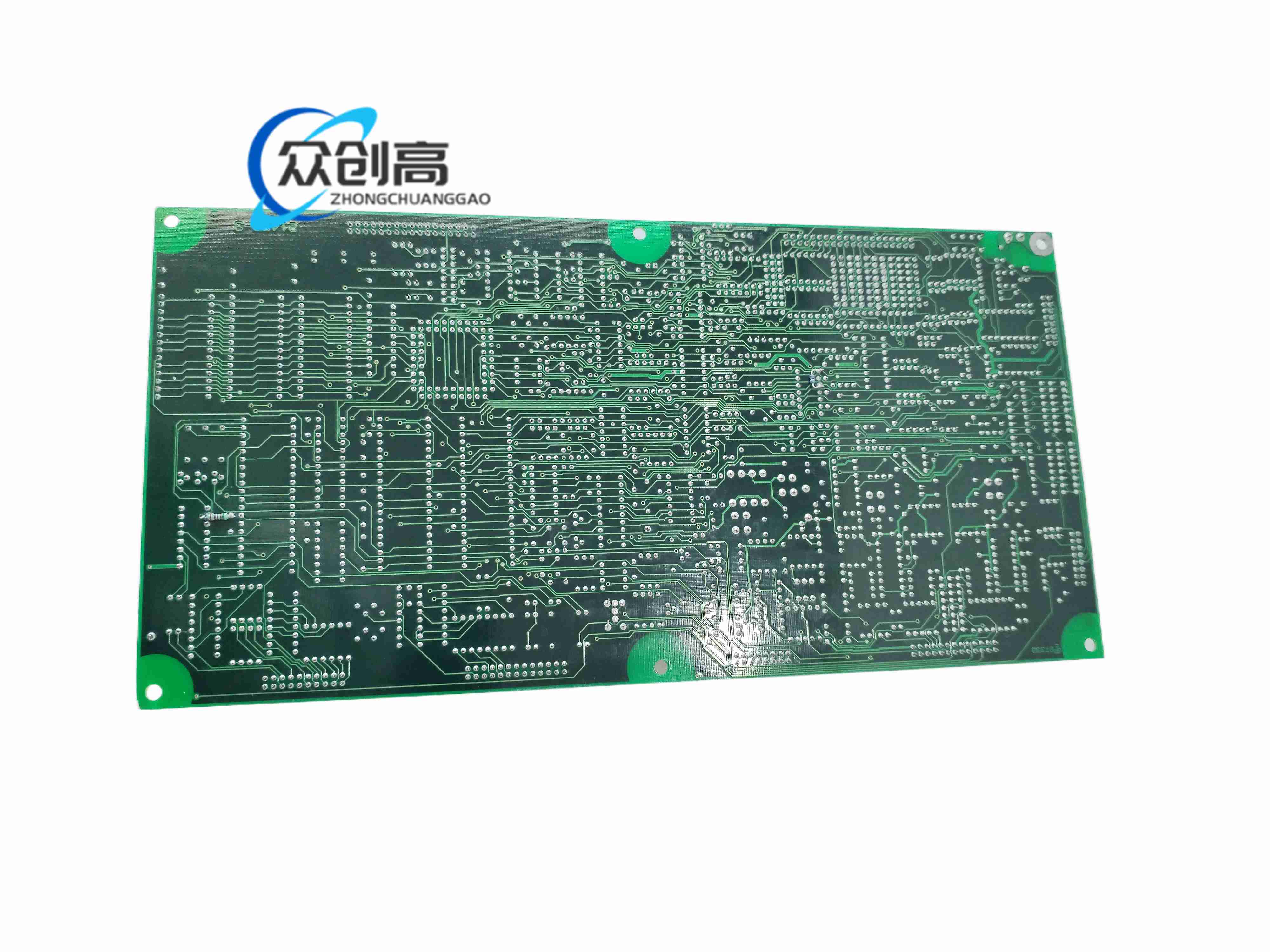

SDC系统数字控制器／整流充电主控制单元。

该板件用于Gutor工业直流电源、蓄电池充电器、整流器或UPS直流系统，承担电压电流调节、状态监测、报警管理和通信功能。

辅助电源24伏直流，范围21.6至26.4伏，典型功耗约4.3瓦；外形约230×128×36毫米，重量约0.45千克；防护IP20，柜内插装；工作温度负20至正65摄氏度；通信RS485/Modbus，干接点报警输出；部分SDC管理版本配备以太网、SNMP、SMTP、NTP。

恒压恒流闭环调节，电池充电曲线管理，交流输入、直流输出、电池状态和温度采集。过压、欠压、过流、短路、过温、反接保护。多模块并联时支持均流和N+1冗余。前面板指示灯显示运行、充电和故障状态。

工业直流屏、发电厂和变电站操作电源、UPS整流与电池系统、船舶直流配电、数据中心直流后备电源。

按所控功率模块确定输出电压、电流容量；控制器本身为24伏辅助板件。RS485用于参数读写和报警上传，以太网版本用于Web管理、邮件报警和时间同步。负载计算显示功率、视在功率和百分比。

多层工业印刷电路板，表面指示灯，隔离通信器件，金属或阻燃壳体插件，接插件镀金或镀锡触点。

标准插卡式安装到Gutor电源机架，前部状态指示，后部边缘连接器接入采样、驱动和通信总线。

采样电路采集交流输入、直流母线、电池电压电流和温度信号，控制器按设定充电曲线运行电压电流双闭环；异常时触发保护并输出干接点或通过通信上报。以太网管理版本额外提供远程轮询、日志、邮件报警和NTP校时。

由授权人员按Gutor机架型号插装，确认控制器版本与整流模块、电池类型匹配。RS485总线屏蔽层单点接地。以太网版本配置独立管理网段，避免与工艺控制网混用未隔离。

更换前记录原参数和固件版本。电池类型、串数、充电电压、均浮充曲线必须按电池厂家要求设置。禁止在带电机架随意插拔。报警干接点与通信报警双重核对，防止漏报。
