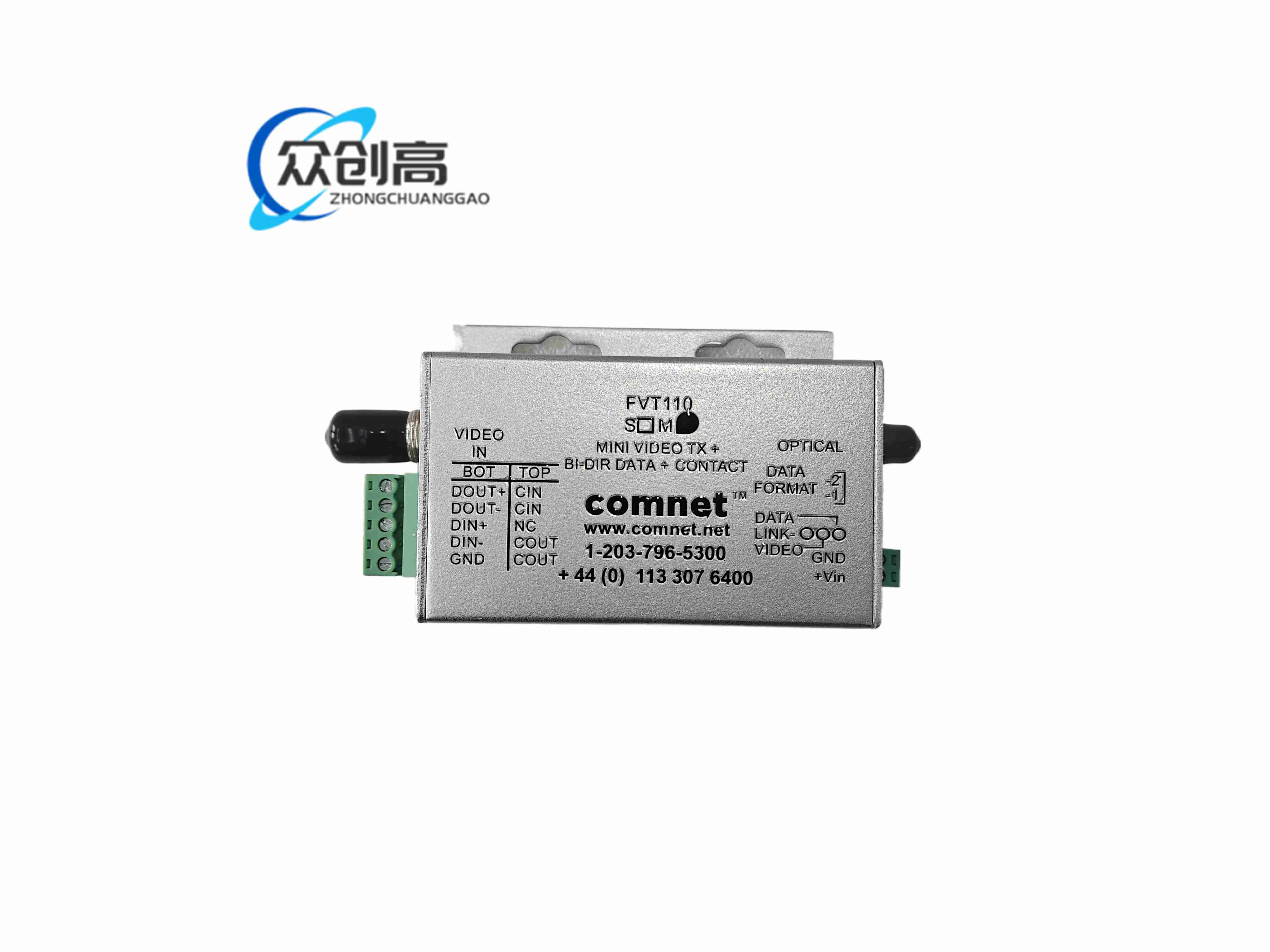

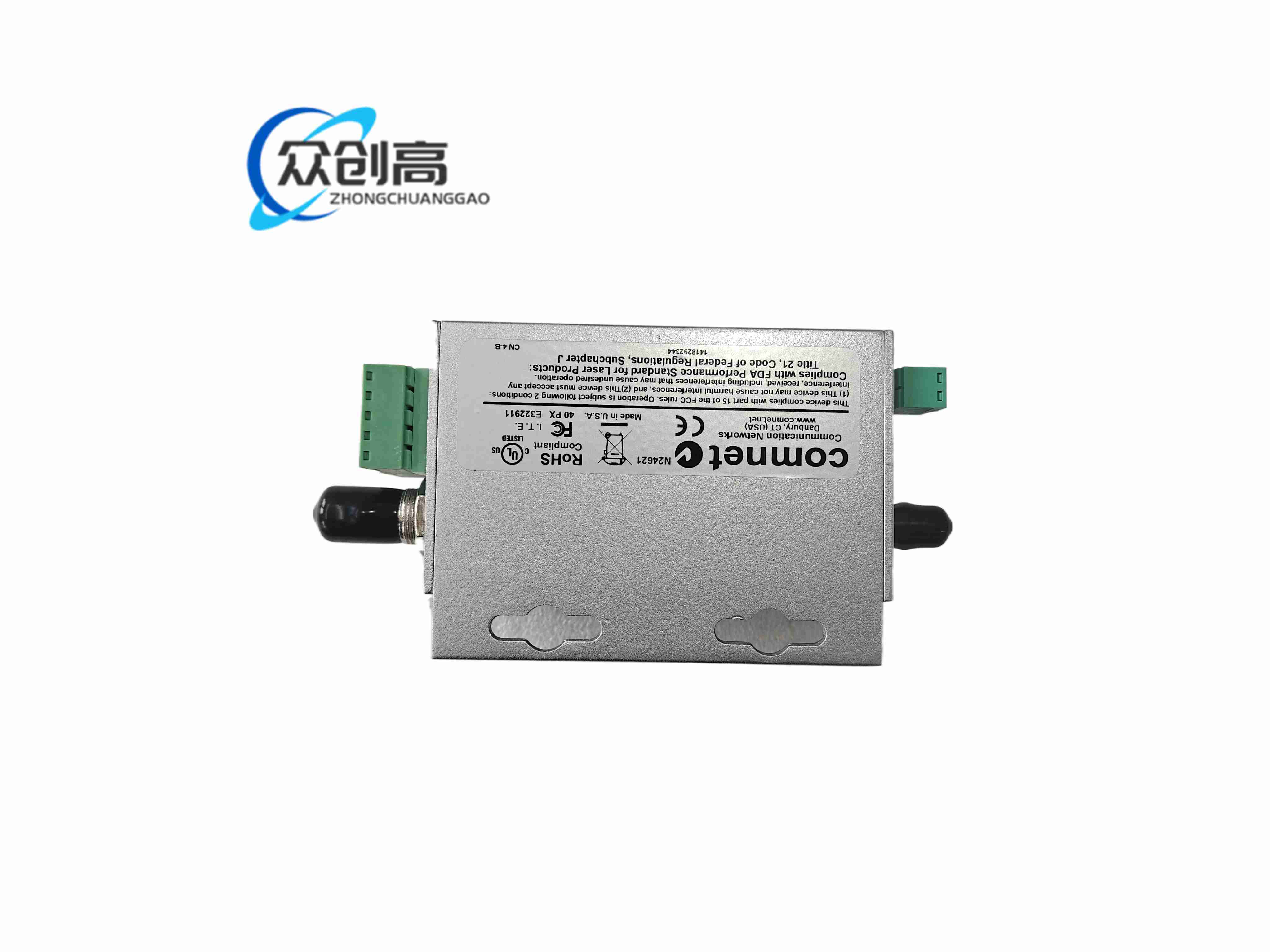

产品名称： 多模光纤模拟视频发射机兼双向数据收发器

产品简介： 作为FVR110M的对端，把摄像机BNC复合视频数字化后通过一根多模光纤发送，并叠加RS232/422/485及干接点信号，用于模拟CCTV长距离无干扰传输。

技术规格： 输入1Vp-p、75Ω BNC；NTSC/PAL/SECAM兼容；10位编码；1310nm多模；62.5/125μm；功率预算16dB；多模最大3km，单模版本48km；数据RS232/422/485 2线或4线；电源9–36VDC，常见12VDC；多模发射资料功耗约2.1–2.4W，整机资料按具体版本另计。

功能特点： Up-the-Coax同轴反向控制；单路全双工数据、单路全双工干接点；LED状态指示；自动复位保险；支持壁装、机架装、DIN导轨装。

应用场景： 室外摄像机到监控室光纤接入、交通信号视频、油田/电网无人站视频、大型厂区多摄像机汇聚。

性能参数： 带宽5Hz–10MHz；工作温度−40℃至+75℃；IP等级按外壳资料为金属工业壳；NEMA TS-1/TS-2、Caltrans合规。

材质构成： 冷轧钢或金属工业壳体；FR4主板；1310nm激光二极管；ST镀镍黄铜；BNC锌合金屏蔽。

结构特征： ComFit紧凑壳；BNC输入、ST光输出、螺丝电源端子、数据接线区分离；可选DINBKT1导轨板。

工作原理： BNC视频经缓冲和10位ADC，调制激光器发光；数据UART/差分信号独立打包经同一光纤传输；接收端FVR110M复原视频并回传PTZ命令。

安装要求： 与FVR110M成对配置同类型光纤；ST清洁后连接；PTZ用RS485时按开关设2线/4线；DIN导轨留不小于50mm顶部散热间隙；电源端子扭矩按0.8N·m资料执行。

使用注意事项： 多模头不接单模跳线；激光口避免直视；数据极性错误会导致PTZ失控；过长同轴前端需评估补偿，不以发射机替代摄像机驱动能力。
