产品名称： Lynx系列101段LED条形图面板表

产品简介： 9/64 DIN条形显示仪表，配合I系列插件输入卡直接接传感器，用于电压、电流、过程、温度、压力、称重、频率等现场量就地指示，可选隔离再传输出去。

技术规格： 开孔144×36mm；101段红条，可选绿/琥珀；A/D 14位单斜率；精度约0.05%读数+1段（基础资料），部分渠道资料标±0.5%FS依输入卡而定；电源PS1为85–265VAC/95–300VDC，PS2为15–48VAC/10–72VDC；工作0–50℃，存储−20–70℃；湿度95%无凝露。

功能特点： 可换I系列输入卡，含AC/DC电流电压、过程4–20mA、热电偶、RTD、称重、压力、电阻、频率；可选16位隔离输出4–20mA或0–10V；QUICKSET前面板调零调满；可选NEMA-4前盖、横向/纵向安装。

应用场景： 液压站压力条显、水处理流量指示、配电盘电压/电流、烘箱温度、工厂局部变量看板。

性能参数： 转换速率约10次/秒；温度系数约100ppm/℃；隔离模拟输出负载4–20mA最大500Ω、0–10V要求500Ω以上；桥源5/10VDC，外传器激励24VDC。

材质构成： 阻燃塑料前框；工程塑料壳体；FR4输入卡；LED段组；镀锡铜螺丝端子。

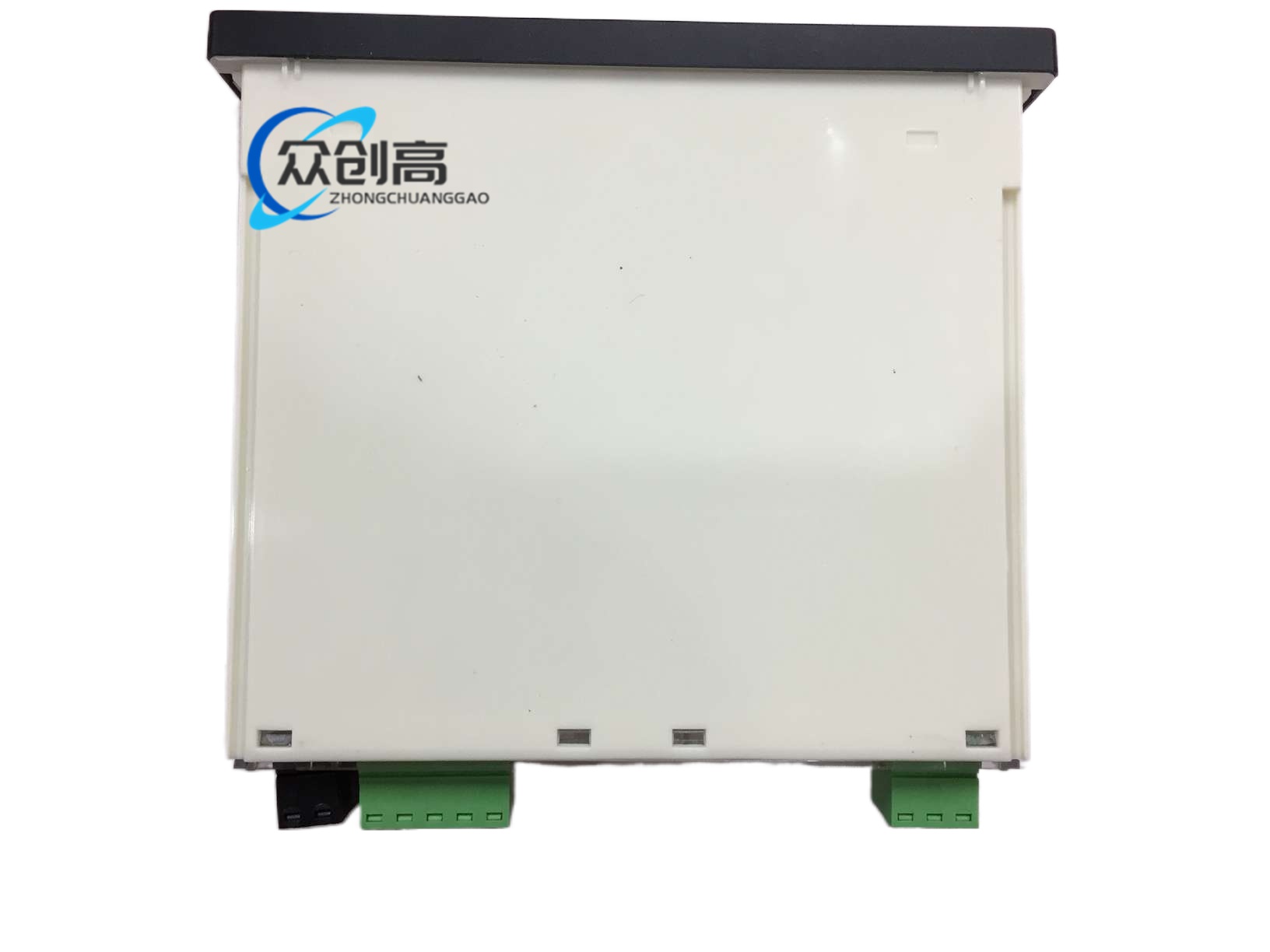

结构特征： 面板条形窗加功能键；后部插卡槽和电源/输入/输出端子；支持横向或纵向安装。

工作原理： 传感器信号经对应I卡缩放为内部数字量，微处理器按零/满参数驱动101段LED；隔离输出卡按同一工程量生成4–20mA/0–10V送记录仪或DCS。

安装要求： 控制盘面开144×36mm，夹钳固定；先装与信号类型对应的I卡再接线；横向安装保证阅读方向；户外/冲洗环境加NEMA-4前盖。

使用注意事项： 输入卡型号必须与传感器匹配；热电偶/RTD注意线制与补偿；隔离输出回路负载不超过额定；电源PS1/PS2版本不可混用。
