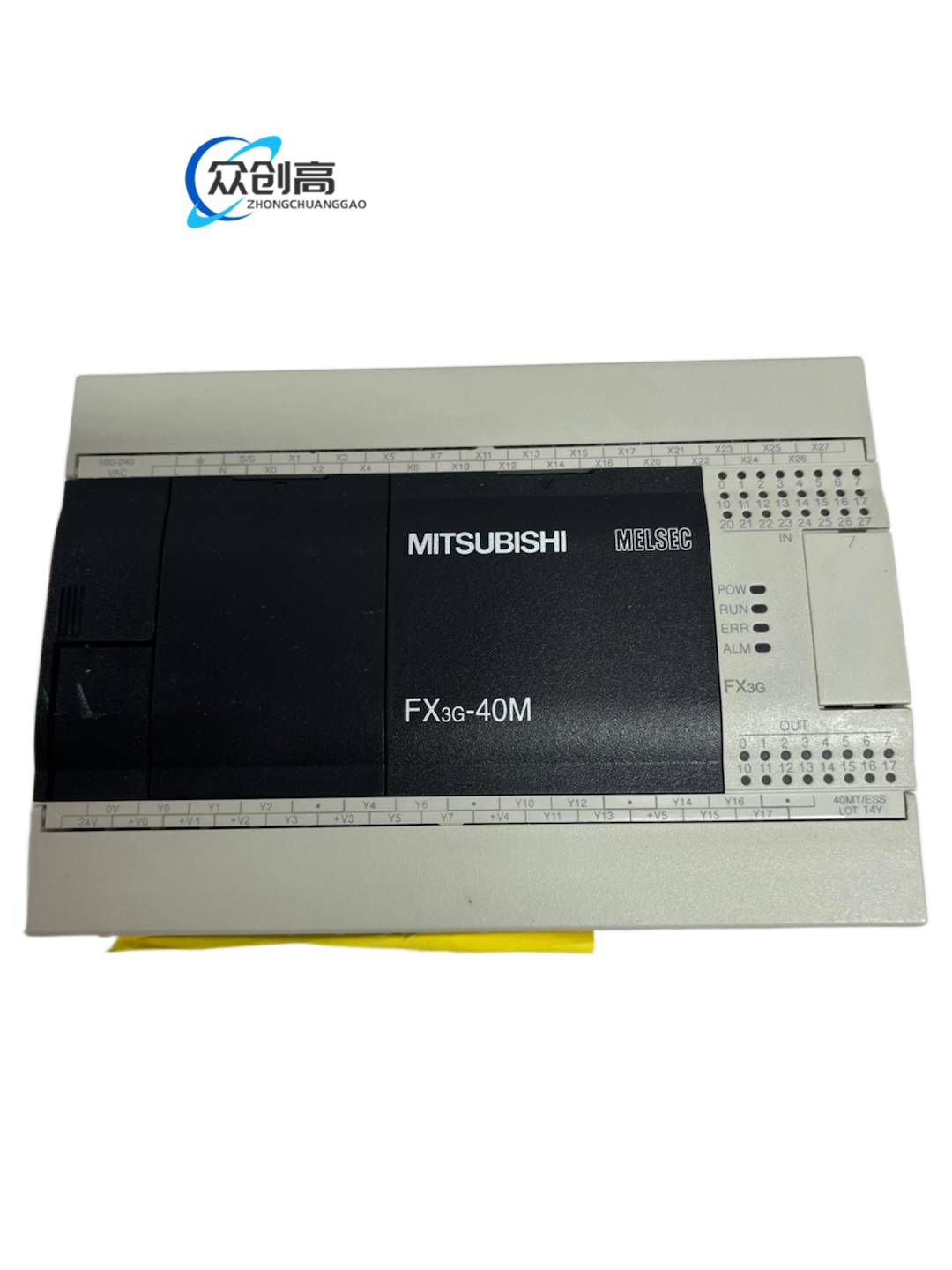

产品名称： MELSEC-FX3G系列主机，FX3G-40MT/ESS等效型号，AC电源、24入、16晶体管源型出

产品简介： 小型可编程逻辑控制器主机，适用于单机自动化、流水线、包装、楼宇机电控制，支持基本逻辑、模拟扩展、通信扩展和USB编程。

技术规格： 电源AC100–240V，范围AC85–264V；24点DC24V输入，漏/源兼可；16点晶体管输出、源型；程序内存32K步EEPROM；本地I/O 128点，本地+远程256点；USB 1个、RS422 1个；功耗约37W；0–55℃、IP10；尺寸130×90×86mm，约0.7kg。

功能特点： 基本指令LD约0.21μs、MOV约0.5μs；输入光耦隔离，输出光耦隔离；可扩模拟量、通信、定位模块；USB直连GX Works2/GX Developer；支持电池选项保持。

应用场景： 小型输送线、装配工位、食品包装机、水泵控制盘、教学与维护改造项目。

性能参数： 输入X0–X7阻抗3.3kΩ、约7mA，X10起4.3kΩ、约5mA；输出Y0–Y2高速响应5μs级，其他点0.2ms级；晶体管外部电源DC5–30V，单点0.5A、每公共端依分组0.8A。

材质构成： 塑料主机壳；FR4主板；光耦输入/输出隔离；M3拆装端子；金属安装卡扣。

结构特征： 一体化主机，顶部/底部扩展总线；前面LED显示输入输出状态；右侧RS422编程口、正面USB口；DIN导轨安装。

工作原理： 循环执行输入采样、用户程序、输出刷新；外部开关量经光耦入CPU，用户程序按软元件逻辑运算，晶体管输出驱动电磁阀、继电器线圈或高速脉冲设备。

安装要求： 35mm DIN轨或螺钉固定；周围留散热空间，避免大于55℃环境；AC电源与传感器电源分开走线；模拟/通信扩展按FX3G兼容列表加装。

使用注意事项： 晶体管输出不可直接带交流负载；源型输出接PNP执行机构；高速输出点Y0–Y2用于脉冲时核对最大频率与负载；EEPROM写次数和电池保持参数按工程备份；潮湿、粉尘环境加柜体防护。
