产品名称： 1200V/1200A IGBT功率模块，IHM-B螺端子封装

产品简介： 高压大电流绝缘栅双极晶体管模块，用于逆变器、整流器和电机驱动，配合续流二极管完成高效率电能变换。

技术规格： VCES 1200V；额定电流1200A（Tc 100℃、结温上限依变体150/175℃）；重复峰值2400A/1ms；VCE(sat)约2.15–2.7V@1200A、VGE 15V；栅压±20V；总耗散约7.8kW@Tc25℃；IHM130/IHM-B螺丝端；CTI大于400；陶瓷隔离基板。

功能特点： 低开关损耗；高结温版本提升功率密度；螺丝端适合大截面铜排；内置续流二极管；陶瓷基板兼顾绝缘与导热。

应用场景： 中压传动、风电变流、牵引逆变、大功率电机变频、UPS、工业电源、焊接电源。

性能参数： 开关时间随栅极电阻变化；热阻按IGBT芯片和二极管分别查数据表；工作温度按具体KF1子型允许150℃或175℃结温；爬电和电气间隙按1200V系统设计要求核算。

材质构成： 陶瓷氧化铝或氮化铝基板；铜或AlSiC底板；硅凝胶绝缘填充；螺丝端子与铜排接口；塑封/金属框架IHM-B外壳。

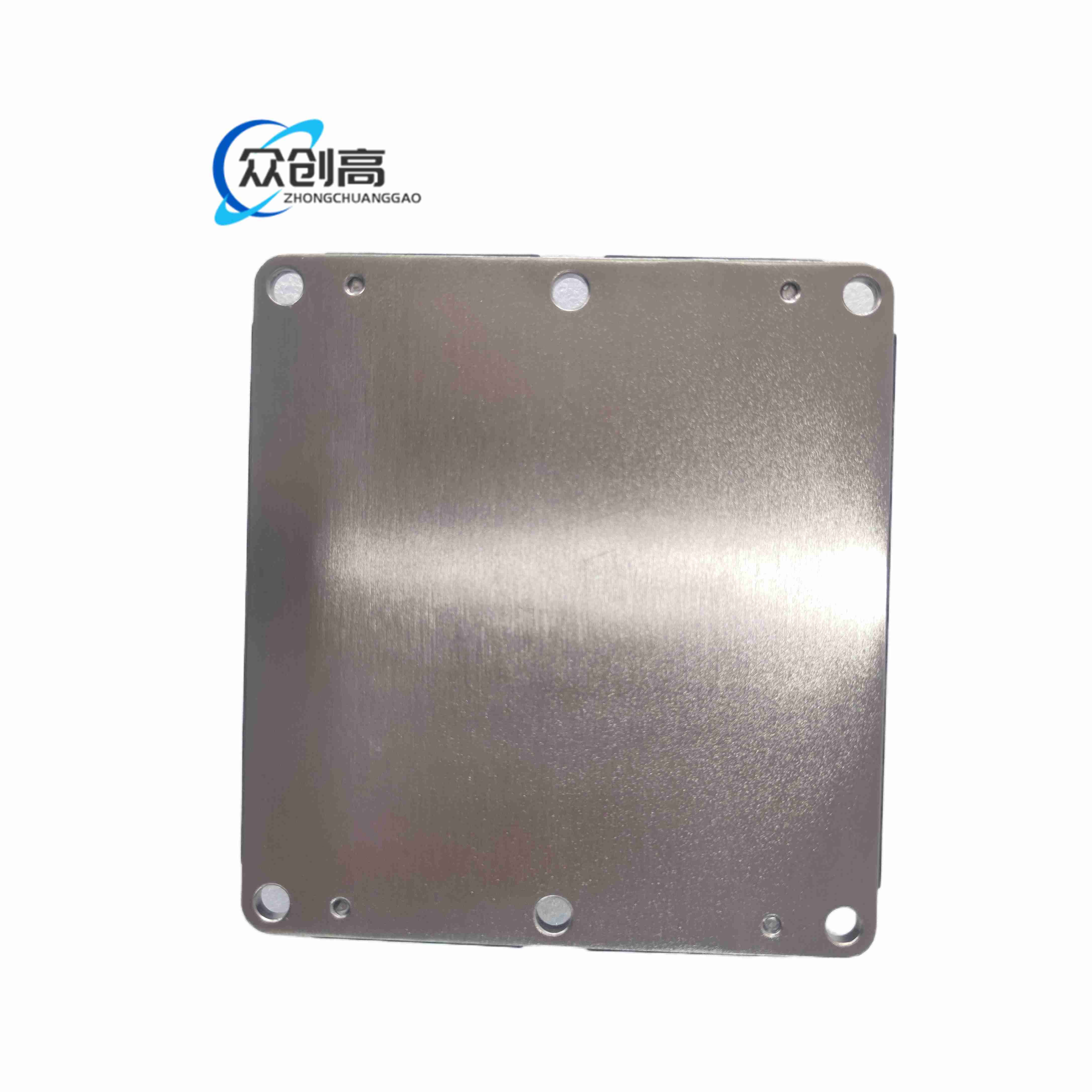

结构特征： 大尺寸螺柱/螺丝功率端；控制辅助端子分区；底板平面安装到散热器；无插针焊接，依靠扭矩紧固降低接触电阻。

工作原理： 栅极相对于发射极加约+15V导通，集电极到发射极低饱和通过大电流；加约−15V关断；续流二极管在开关死区承担反向电流，实现逆变桥换流。

安装要求： 散热器平面处理并涂导热硅脂；按数据表规定扭矩锁螺丝，不使用过大力矩导致基板裂纹；铜排弯曲半径和绝缘距离满足1200V；栅极驱动采用隔离电源和合适RG。

使用注意事项： 存储防静电、干燥；禁止栅极悬空；1200V系统需设过压吸收、短路保护和温度保护；更换模块后复测扭矩、绝缘和均流；不同KF子型不混用。
