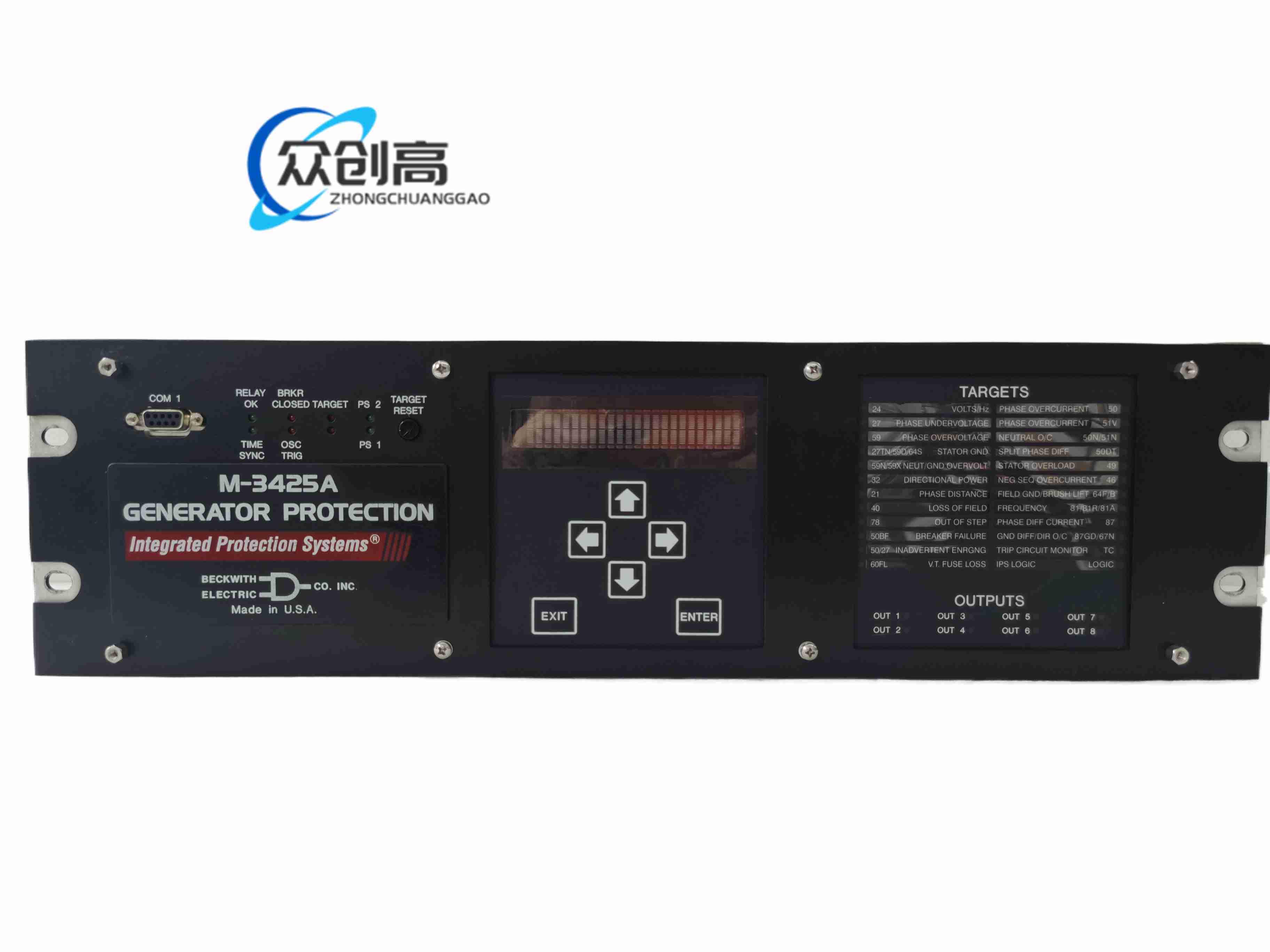

产品名称：发电机综合保护继电器/集成保护系统

产品简介：用于各类原动机、接地方式及接线类型的发电机保护，覆盖基频过/欠压、差流、失磁、逆功率、定子接地、失步等主保护功能，可按基础包或综合包配置。

技术规格：标准19英寸机架式；无扩展I/O时约48.3×13.2×25.9厘米、约7.7千克；带扩展I/O时高度约17.7厘米、约8.6千克；支持50/60赫兹；CT输入可选1安或5安。

功能特点：提供相压差动、中性点差动、失磁双区偏移阻抗、负序过流、逆功率/低功/过功、定频注入100%定子接地、低频累计、失步、同步检查等；8路可编程输出、6路可编程输入；支持事件录波COMTRADE/BECO格式；双串口TIA-232与TIA-485，支持MODBUS与BECO协议。

应用场景：火电机组、燃气轮机发电机、水电及工业自备发电机出口保护、厂用电与并网控制柜。

性能参数：四段频率保护81、距离21、差流87/87GD、失磁40、定子过载49、转子接地64F、电刷抬升64B均按定值配置；综合包含第三谐波中性点欠压或差压100%定子接地。

材质构成：19英寸钢制/涂层机架，可拆印刷板与电源模块；可选人机模块与目标模块。

结构特征：半嵌机架，标准19英寸面板；可选竖向或横向安装；扩展I/O增加输出触点15个、控制/状态输入8个。

工作原理：采集PT、CT二次量，由保护算法判断故障类型，经逻辑运算驱动跳闸/报警触点；IPSlogic支持与、或、非及定时器做出口逻辑。

安装要求：机架固定在标准19英寸机柜；保护接地端子必须接大地；干接点输入仅接无源触点，外加电压会损坏；trip circuit monitoring输入电压按手册跳线设定。

使用注意事项：CT回路禁止开路，PT回路禁止短路；现场改定值前核对IEEE C37.102与厂内整定单；扩展I/O版本尺寸、重量、认证项目与基础版不同，备件按完整型号采购。
