工业大功率平面磁件开关电源模块，基于 PM3398B 平台按图纸 80026-172-03 定制的 5 英寸机架式直流电源。

该模块面向大型伺服总线、CNC 主轴预充、多轴控制器背板等对大电流稳压要求高的场景，采用平面磁件多并绕结构与主动功率因数校正，提供单路 48V 直流输出。图纸 80026-172-03 规定其专属引脚与连接器布局，属于 Rockwell 等系统可溯源替代件。

输入交流 90 至 264V 单相，频率 47 至 63Hz；输出直流 48V，稳压容差 ±1%；额定连续电流 18A，额定功率 864W；瞬态峰值 27A，可持续 10 秒；线路调整率 ±0.2%，负载调整率 ±0.5%；纹波噪声峰峰值小于 45mV；原副边隔离耐压 2500VAC、1 分钟，漏电流不大于 1mA；绝缘等级 F 级，500VDC 测试原副边对铝壳绝缘电阻不小于 100MΩ；内置 PFC，满载功率因数不低于 0.95。

主动 PFC 宽压输入；多段输出过流限流；输出短路锁存并故障消除后自动复位；输入过压、反接、欠压锁定保护；绕组与功率器件过温降额并关断；输出过压钳位；6P 六股并绕一次侧降低线密度，3P 三组铜箔并绕二次侧降低高频损耗，E 级高导热阻燃环氧全封装平面磁件。

大型伺服驱动直流母线、数控系统主轴与进给电源、多轴运动控制器背板、工业激光驱动前级、需要 48V 大电流且高隔离的自动化控制柜。

满载工作温度 0 至 50℃ 不降额；存储温度 -40 至 85℃；相对湿度 5% 至 95% 不凝露；符合 IEC 60068-2-6 振动冲击、IEC 61000-6-2 抗扰、UL 与 CE 安规电磁兼容要求。

加厚挤出铝合金一体机架外壳；内部平面磁芯采用六股漆包铜一次侧、三层铜箔三组并联二次侧；高导热阻燃环氧树脂灌封；强制风冷组件与宽铜多层 PCB。

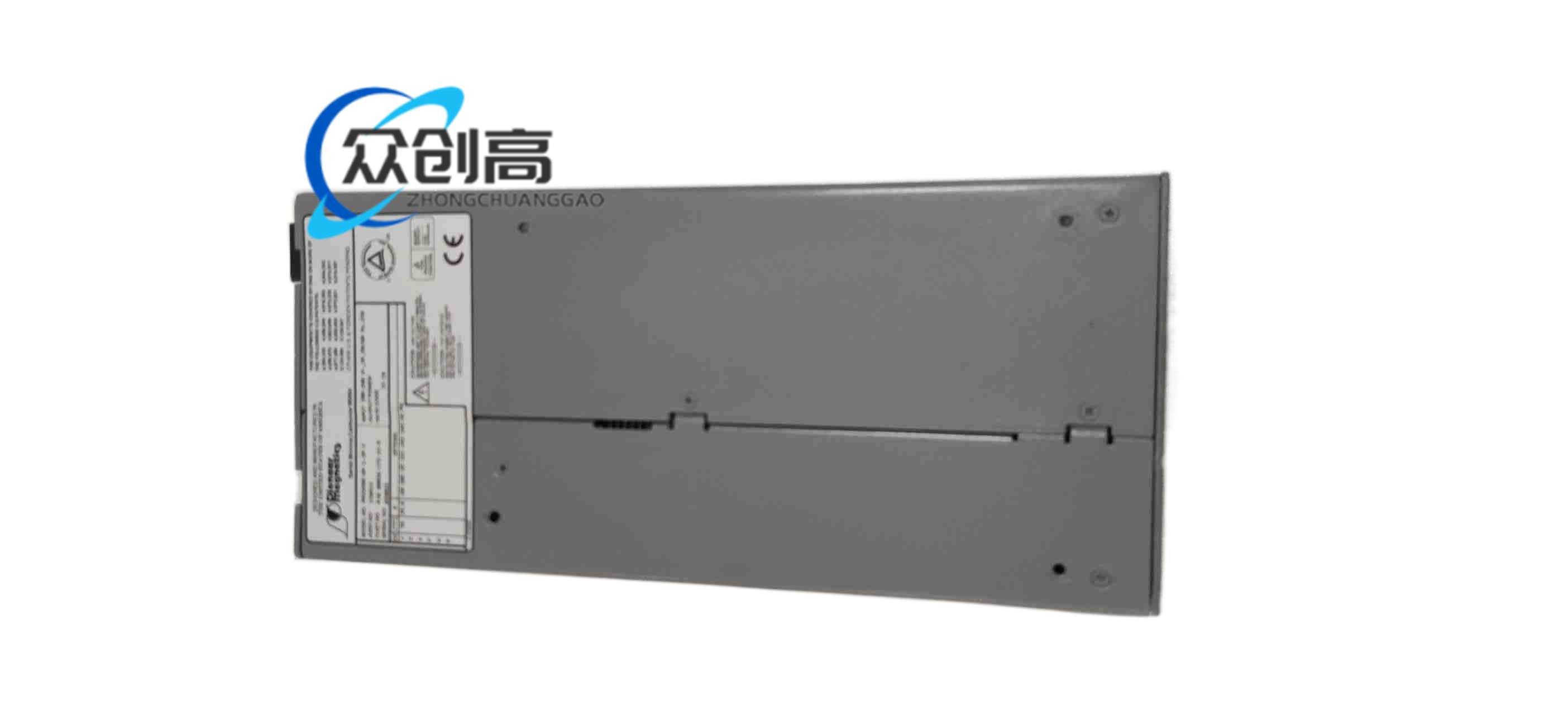

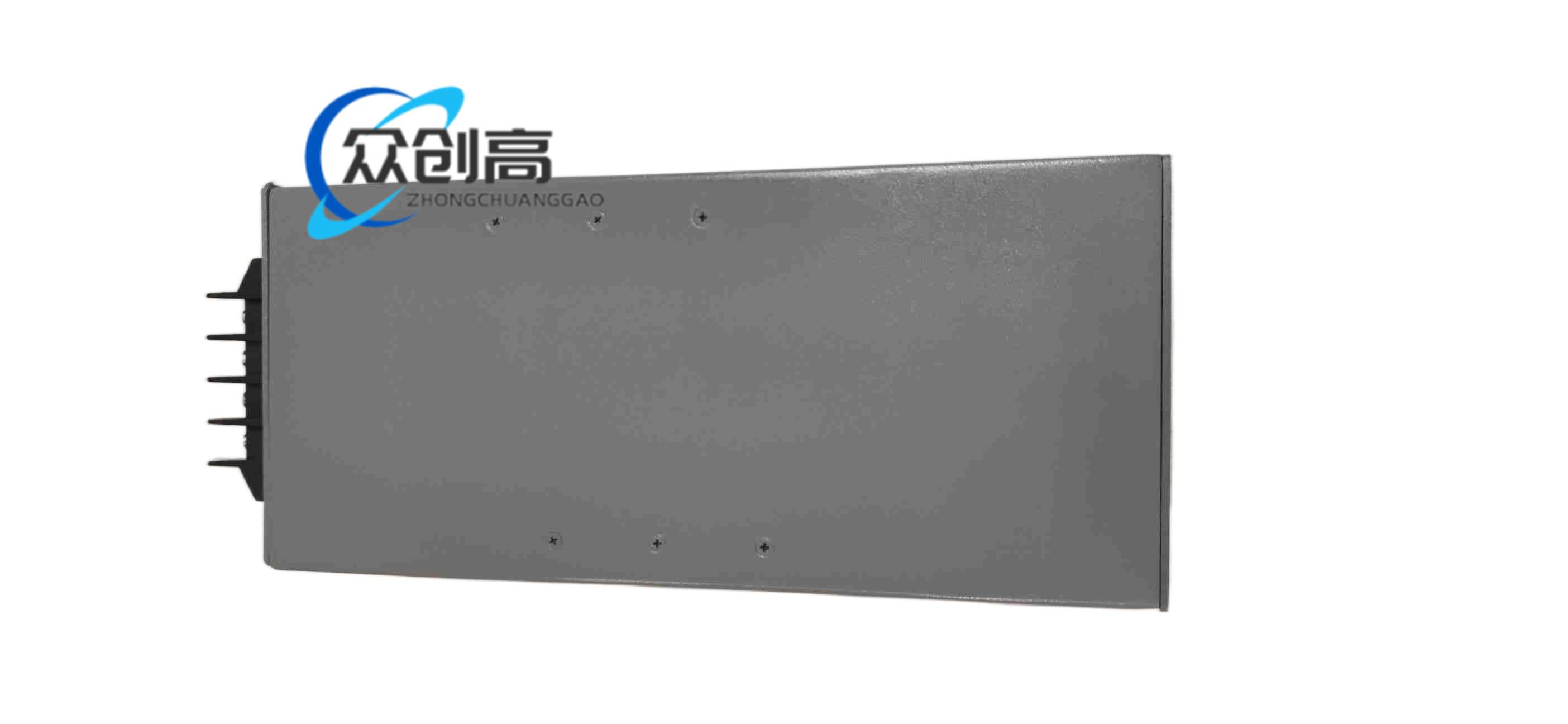

5 英寸标准机架外形，宽 127mm、深 127mm、高 292mm；定制 Elcon 抽屉式热插拔电源连接器，按 80026-172-03 引脚定义；净重约 5.1kg。

交流输入经 EMI 滤波、整流、主动 PFC 后进入高频平面磁件变换环节，由次级同步整流与 LC 滤波输出 48V；控制回路实时采样输出电压与电流，调节占空比并保持线路与负载调整率；保护电路监测输入、输出、温度信号，异常时限流、关断或锁存。

水平锁固于标准 5 英寸工业机架；确认抽屉连接器引脚与 80026-172-03 完全一致后再上电；保证前后风道，强制风冷风量满足 0 至 50℃ 满负荷；铝壳接保护地；输入侧配置合适断路器与浪涌防护。

不同 80026-172-xx 尾号输出电压、电流、连接器不同，禁止跨尾号替换；首次上电前核对接线图与负载极性；长期满负荷需定期清理风扇与风道；短路复位后排查后端绝缘再合闸；保存原厂图纸与校准记录。
