PB3-PCIE-2 是 SST 双通道 PROFIBUS DP PCI Express 工业通信接口卡，用于工控机与 PROFIBUS 现场网络连接。

该卡解决现代 PCIe 主机与传统 PROFIBUS DP 从站、主站网络之间的数据交换问题，可在同一台工业计算机上管理两个独立 PROFIBUS 网段，适用于DCS/SCADA 集成、设备改造和现场总线网关开发。

总线为 PCI Express，常见 x1/x4 兼容更长插槽。双独立通道，DB9 母头两路。速率 9.6kbps 至 12Mbps 自动或手动设定。协议支持 PROFIBUS DP-V0、DP-V1、FDL；可配置 DP 主站或 DP 从站。通道间及通道对地光隔，资料标称约 500VAC/1500VDC 不等，以具体版本为准。工作温度工业资料有 -40 至 85℃和 0 至 60℃两种产品分支，采购时需按完整订货号确认。支持 Windows、Linux 等驱动，提供 DLL、SDK 或 COM 模拟接口。

双通道独立参数化，单卡同时跑主站和从站或两个主站网段。板载 FIFO 缓冲降低丢包，每通道 LED 显示电源、运行、错误和总线状态。PROFIBUS 国际认证版本可提供互操作保障。

PCIe 工控机连接西门子/第三方 PROFIBUS 变频器、远程 I/O、仪表和驱动器；老旧 PCI 通信卡升级；MES/SCADA 数据采集网关。

12Mbps 最高波特率下适合中小规模 DP 从站周期性数据；主站扫描周期由从站数量、输入输出字节数和设定期望决定。隔离与滤波设计适应变频器、电机柜等噪声环境。

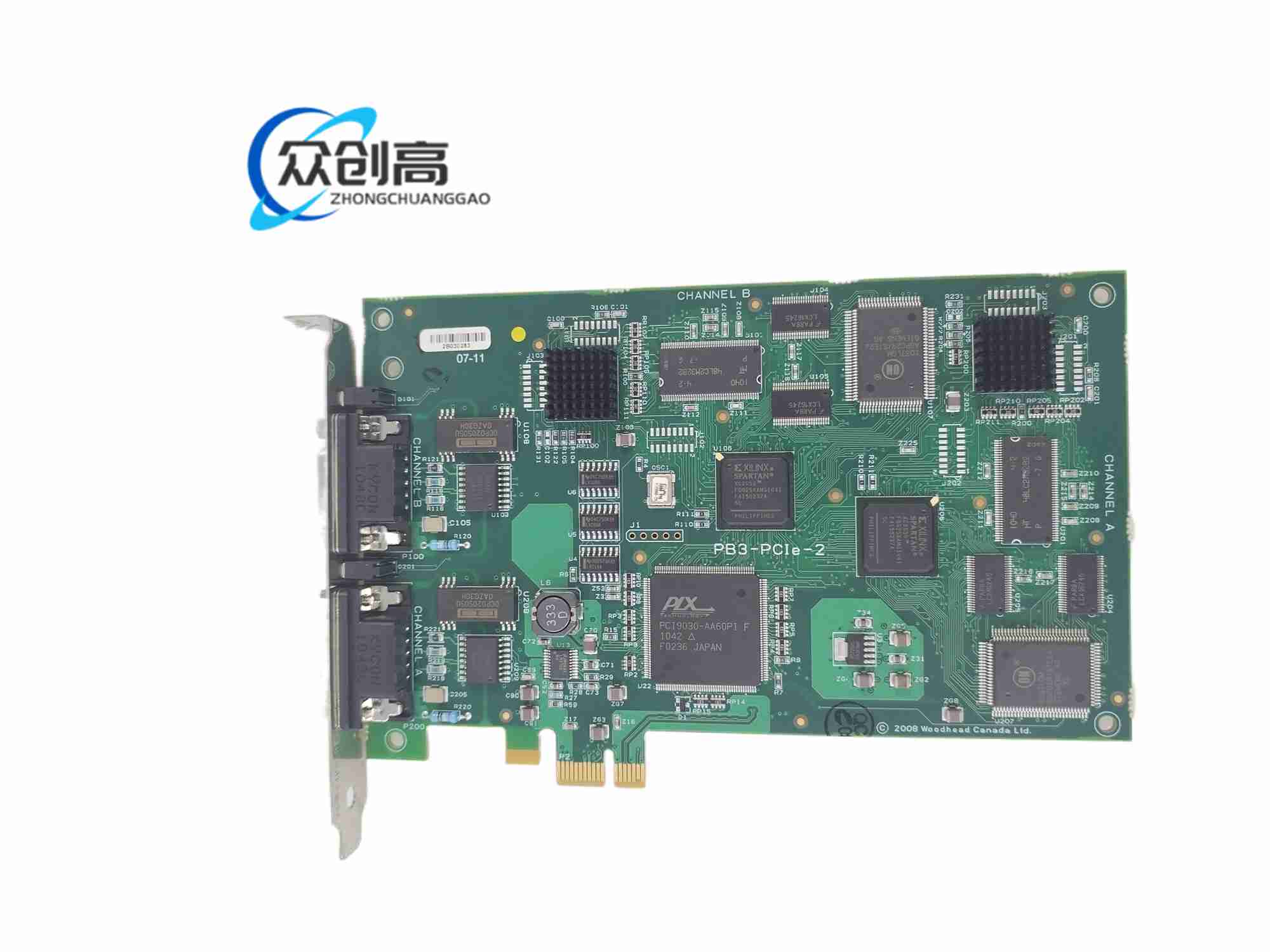

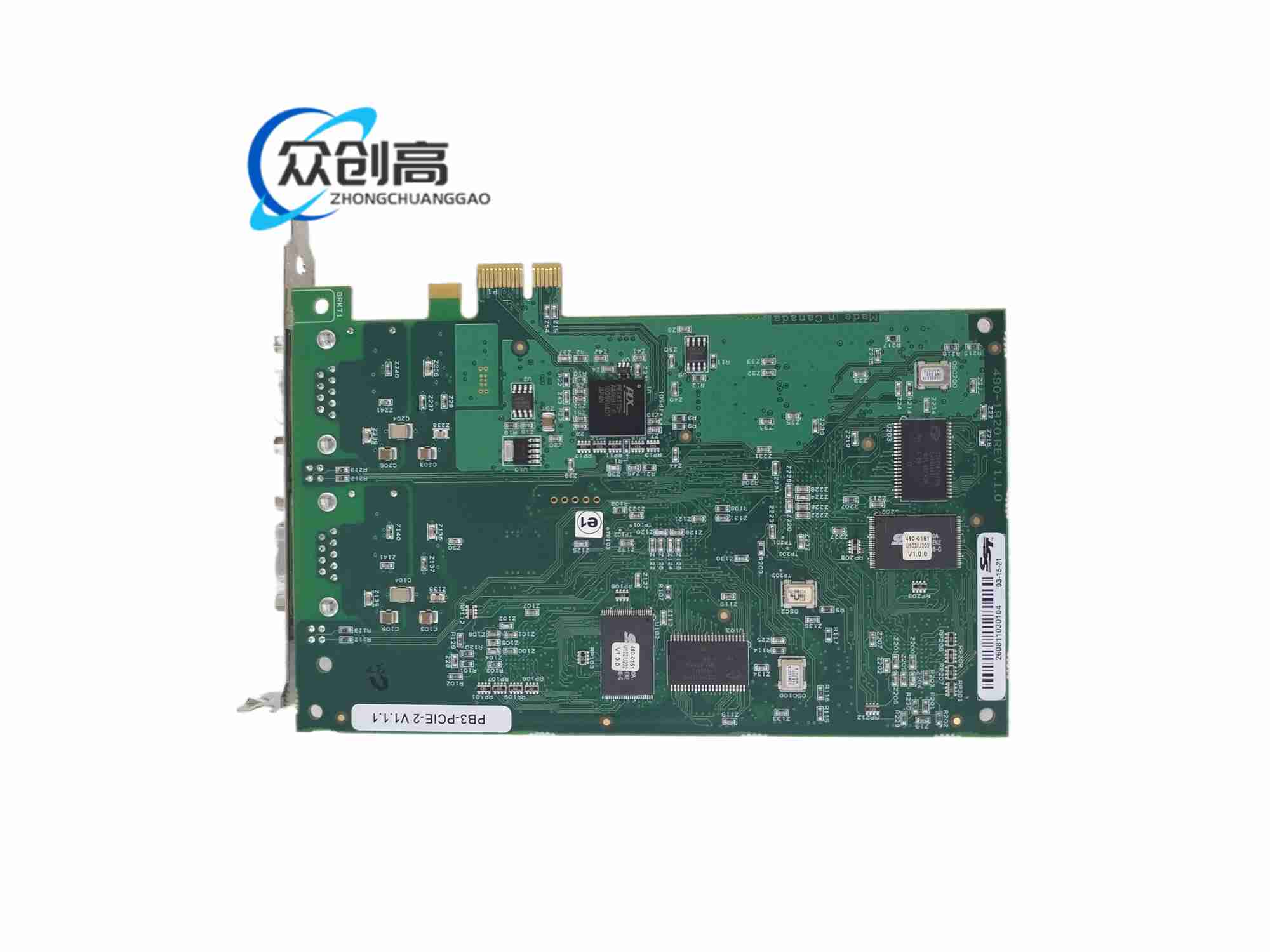

PCB 工业阻焊与镀金接触边缘，金属/屏蔽支架，DB9 连接器，光耦隔离器件，板载处理器与收发器。

标准全高或半高 PCIe 卡，后部两个 DB9 总线接口，内部通过 PCIe 金手指取电并与主机内存交换数据。

主机驱动把应用数据写入板载缓冲，协议处理器按 DP 主/从角色完成令牌、轮询或响应；物理层通过 RS485 收发器和 DB9 总线与现场站点通信，状态回传至驱动和上层软件。

关机插入可用 PCIe 插槽，安装厂家驱动并分配主/从角色。PROFIBUS 电缆用专用屏蔽双绞总线，终端电阻按网段两端投入。多个卡避免中断和 I/O 地址冲突。

波特率更改后所有从站必须一致。DP 主站卡不要直接接入已存在主站的同一网段，避免地址冲突。现场长距离通信检查终端电阻、接地和屏蔽，不因笔记本调试随意改总线参数。若采购单只写 PB3-PCIE-2 而未指定 SST/Schneff，需核对完整型号：SST 多为 PROFIBUS 双通道，其他品牌同名可能指通用 PCIe 扩展模块。
