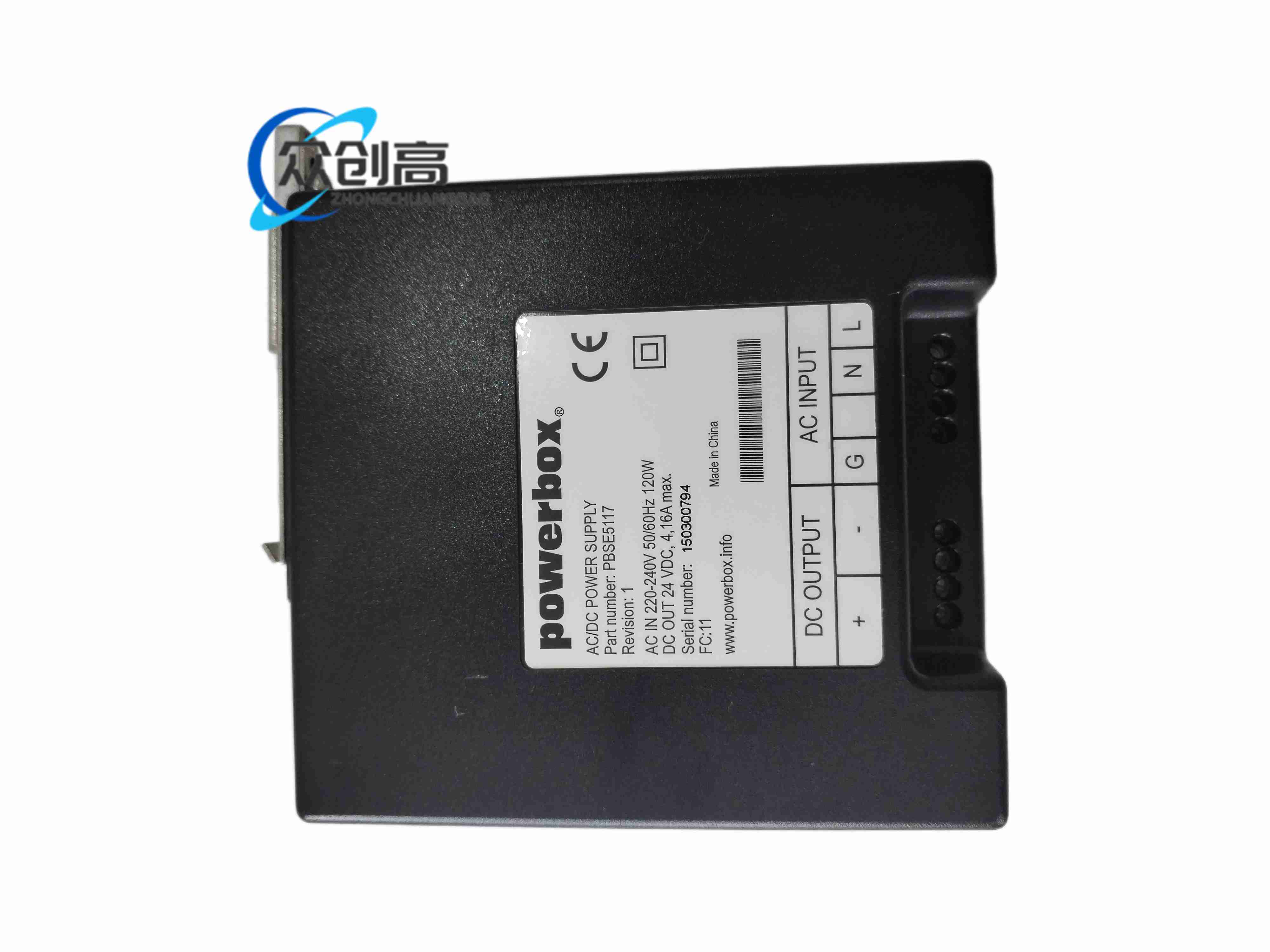

PBSE5117 是 Powerbox 为工业自动化及 ABB 机器人控制柜开发的 AC/DC 开关电源模块，常见替代件号对应 ABB DSQC609、3HAC14178-1。

该电源将 220 至 240V 交流转换为 24V 直流，为控制器、I/O 板、继电器和风扇等低压负载供电，主要配套 ABB IRC5 机器人柜及其他需要高可靠 24V 的工业控制场景。

交流输入 220 至 240V、50/60Hz；直流输出 24V、最大 4.16A，功率 120W。效率高于 85%，纹波低于 100mVpp。保护含过流、过压、短路、过热及自动恢复。重量约 460g，采用柜内安装方式。机器人替代件号为 DSQC609 或 3HAC14178-1；部分资料标 Rev.1。

输出稳定，适合对 24V 波动敏感的控制器和通信模块。内置多重保护可在负载异常后自动恢复或闭锁复位。小体积便于 IRC5 电源区替换，减少柜内占用。

ABB IRC5 机器人控制柜主/辅助 24V 供电，工业控制柜通用电源，自动化测试台、I/O 机箱和低压仪表电源。

120W 额定功率下可带 4.16A 连续负载；输入频率 50/60Hz 自适应；效率与纹波按工业开关电源标准满足控制回路要求；保护动作后依故障类型复位或人工重启。

金属或阻燃外壳，内部为 EMI 滤波、PFC/反激或谐振电源电路、变压器、电解/薄膜电容、光耦反馈和输出端子。

模块化柜内电源，交流螺钉或插接端子、直流输出正负及保护地端子分区布置；部分 IRC5 专用版本按机器人电源托架尺寸固定。

交流输入经整流滤波后通过高频开关变压器隔离降压，次级整流滤波得到 24V；反馈电路监视输出电压和电流，遇过流/短路/过热时减小占空比或关断，故障消除后恢复。

装入控制柜指定导轨或螺丝位，交流侧按 220 至 240V 校线，直流输出按负载总电流留余量。输入地线、直流负端与柜体保护地按规范连接。多电源并联需确认厂家是否支持均流，否则单独供不同负载。

确认输入电压范围，不接入 110V 单相未升压系统或超范围三相误相。替换 ABB 机器人电源时核对 DSQC609/3HAC14178-1 版本、插头方向和固支件。长期运行保持通风，定期清理灰尘，发现输出欠压或过热频繁应整块更换而不是单修板件。
