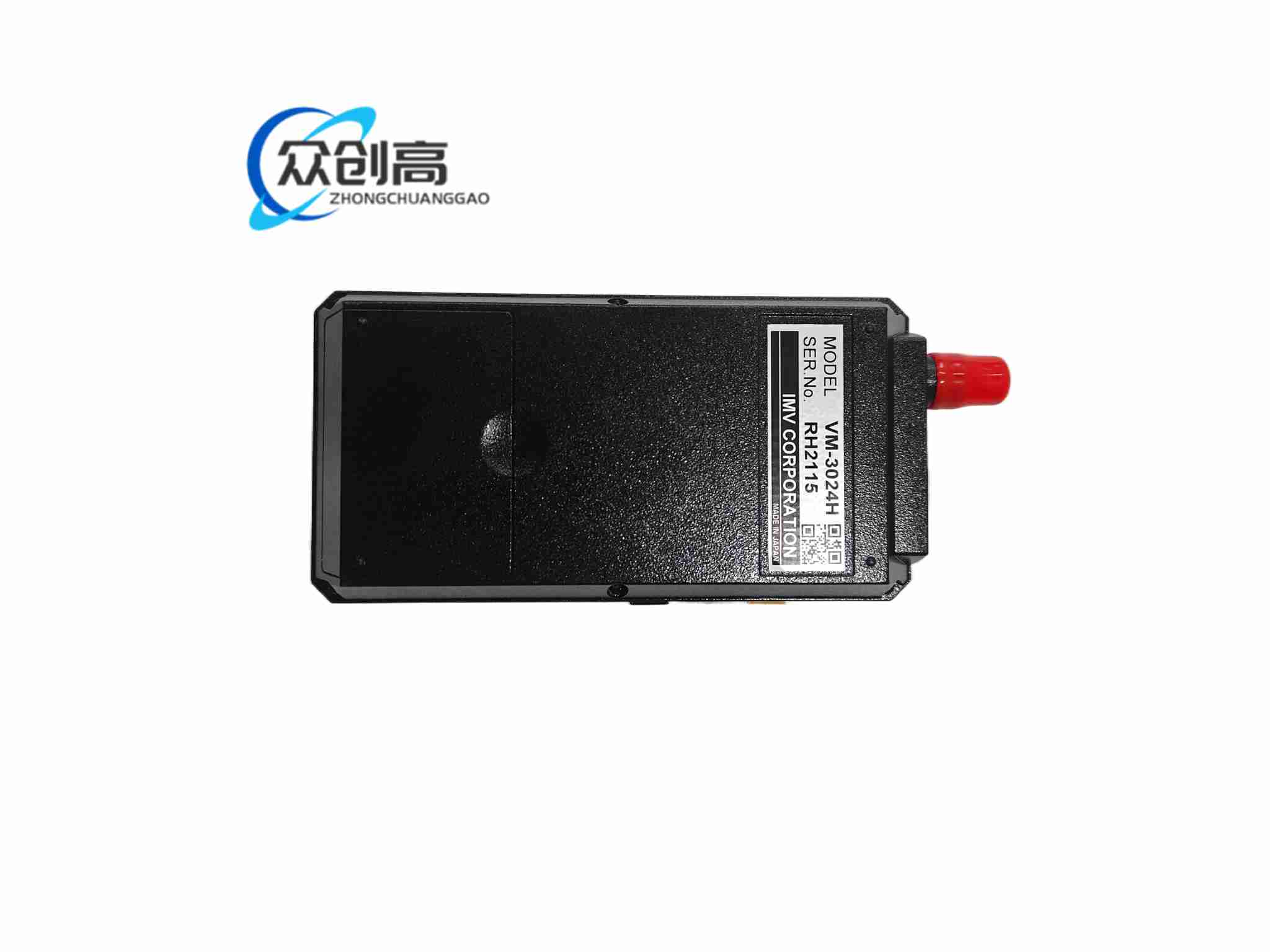

VM-3024H 为 IMV SmartVibro 系列便携式振动测量仪，配动电式速度传感器使用。

该仪器用于电机、鼓风机、泵、汽轮机、发电机等旋转机械的现场振动检测，可同时测量加速度、速度、位移，并具备 FFT 分析与波形收录功能。机身小巧，依靠电池运行，适合点检、故障排查与设备健康管理。

传感器原理为动电式，频率范围 10 赫兹至 1 千赫兹，覆盖加速度、速度、位移三量。加速度最大量程 100 米/秒² RMS/EQP/PEAK，速度最大 200 毫米/秒 RMS/EQP/PEAK，位移最大 1000 微米峰峰值。采样频率 20.48 千赫兹，FFT 分析频率分辨率可选 10、5、2.5 赫兹。电源为 5 号电池两节，连续工作 20 小时以上。机身尺寸约 74×32.5×148 毫米，重量约 230 克含电池。

同时显示 PEAK、RMS、EQP 三种指标。自动量程，内置 FFT 频谱，支持 SD 卡波形存储。配备 AC/DC 输出接口，可接记录仪或分析仪。中文、日文、英文界面可切换。可选磁铁、延长电缆、橡胶套、AC 适配器与仪器箱。

工厂电机与泵组日常点检，鼓风机与压缩机振动趋势分析，汽轮机、发电机安装调试与状态评估，现场故障诊断、频谱分析与临时在线替代测量。

频率特性：10-20 赫兹、500-1000 赫兹范围内误差相对 20-500 赫兹基准放宽，20-500 赫兹误差约 ±5%。灵敏度误差约 5% FS，80 赫兹基准。量程切换误差约 ±2%，指示线性约 ±0.5% FS。AC 输出 0-±1 伏，负载 10 千欧以上；DC 输出 0-+1 伏，负载 10 千欧以上。SD 卡存储波形 1/2/5/10 秒片段，采样 10.24 千赫兹。

主机壳体为便携式工程塑料，传感器为动电式速度探头，标配磁铁附件采用金属磁座，延长线为屏蔽电缆。

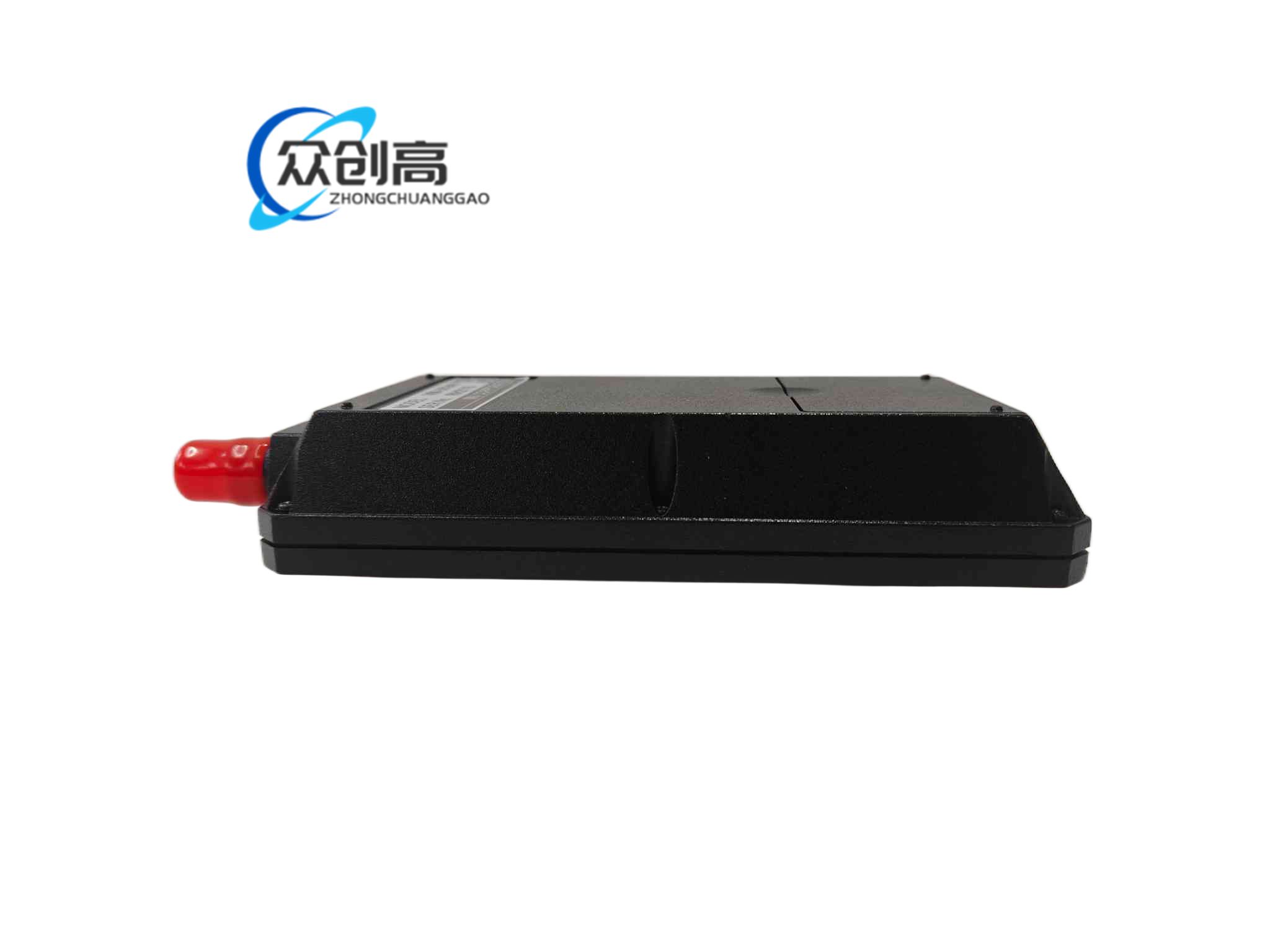

手持主机加外接速度传感器结构。主机含液晶显示、功能按键、SD 卡槽、AC/DC 输出口与传感器输入口。速度传感器直径约 25.8 毫米、长 50 毫米，配探针直径 8 毫米、长 50 毫米。可选磁座分平面与曲面两种。

动电式传感器在振动作用下产生与速度成比例的交变电动势，主机进行放大、积分或微分处理后分别得到位移、速度、加速度。数字处理部分完成 RMS、PEAK、EQP 计算、FFT 频谱变换与 SD 卡存储，操作人员通过菜单查看时域波形与频域特征。

传感器用磁座、探针或胶粘固定于被测表面，安装面应平整、无油污。测量旋转设备时避开共振支架，长距离传输使用屏蔽延长电缆。FFT 分析前设置正确频率范围与采样长度。SD 卡格式与剩余空间提前检查，连续记录使用新电池或 AC 适配器。

传感器电缆受力拉扯会影响接触与频响。高频或低频端测量应按仪器误差带解读数据。电池低电压及时更换，长时间存储取出电池。AC/DC 输出禁止短接。对汽轮机等高速设备做精密诊断时，应结合键相位、多测点与专业分析软件，不单独以单次手持读数判定停机。
