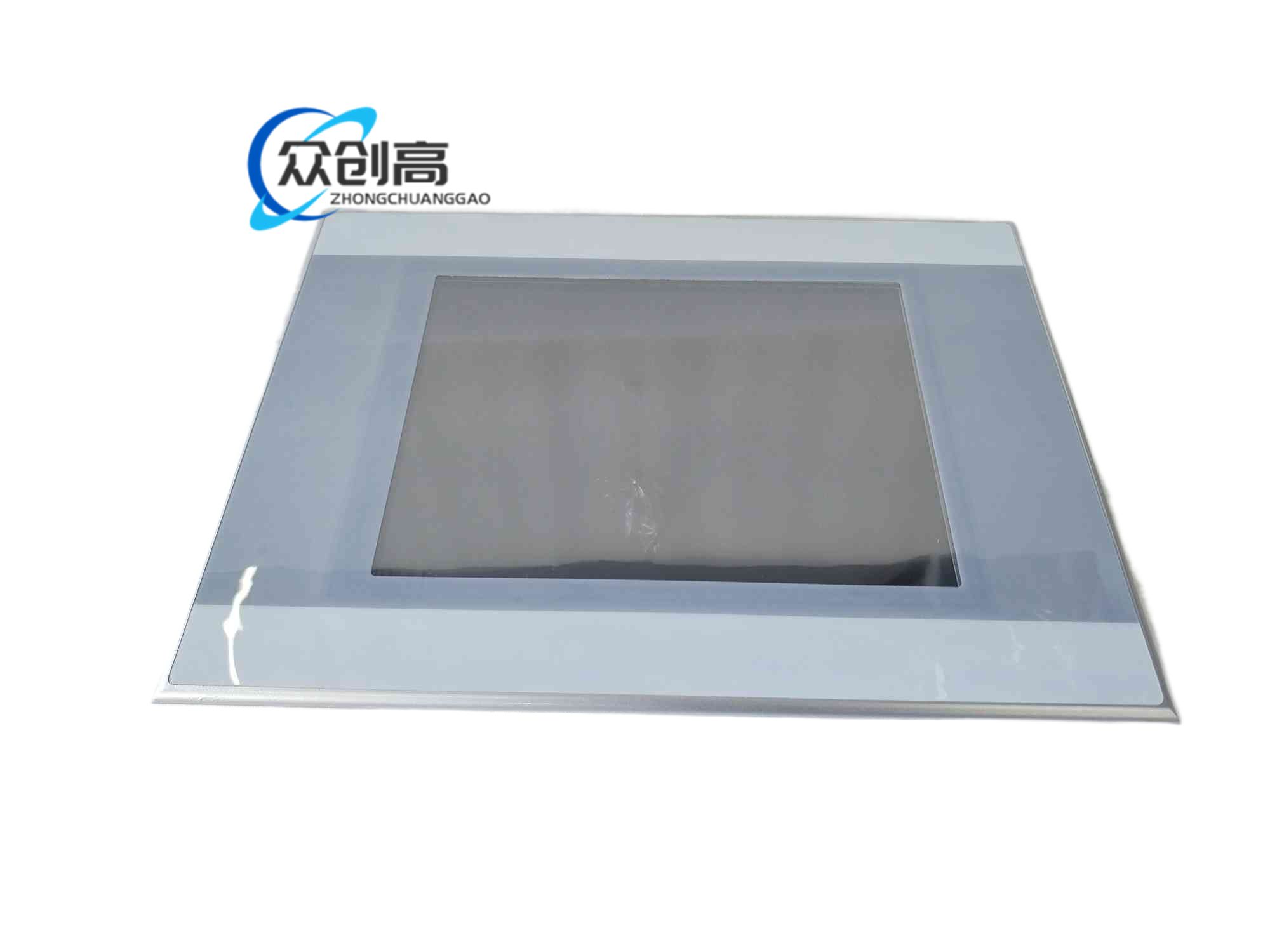

XV152系列8.4英寸电阻触摸HMI，带PLC与SmartWire-DT。

XV-152-D6-84TVRC-10为Eaton XV152 8.4英寸型号，面向中等画面复杂度的人机交互、设备参数、报警与SmartWire-DT网络管理。

8.4英寸TFT，水平640×垂直480像素；电阻触摸，玻璃覆膜；金属外壳前框；供电19.2-30V DC，标称24V DC；以太网100/10Base-TX；RS232 1个、RS485 1个；USB 2.0共2个；SmartWire-DT主站可带58从站；内部DRAM 64MB；SD卡外置；工作0℃至+50℃；静态散热约14.5W，总功耗资料标9.5W、最大12W；电压暂降≤10ms桥接，19.2V时≥5ms；外形208×275×52.5毫米；重量约2.15千克；认证含UL508、cULus、ATEX Zone 22 3D、IEC/EN 60950/61131-2/61000/60079/61241等。

无风扇被动散热；100种运行语言、200级密码；TCP/IP、Modbus、EtherNet/IP、CAN多协议；SmartWire-DT状态LED；SD工程与数据扩展；前面IP等级按XV152页面以订单确认，资料摘要列后级端子IP20。

包装机械、输送与装配线、粉体/除尘辅助控制、需要8.4寸图标化操作且接入SmartWire-DT从站的成套设备。

640×480；65536色级XV152通用；1以太网+1RS232+1RS485+2USB+SmartWire-DT；58从站；24V DC；最大12W。

金属前框；电阻玻璃覆膜；工业电源与通信PCB；SD卡槽；SmartWire隔离电路。

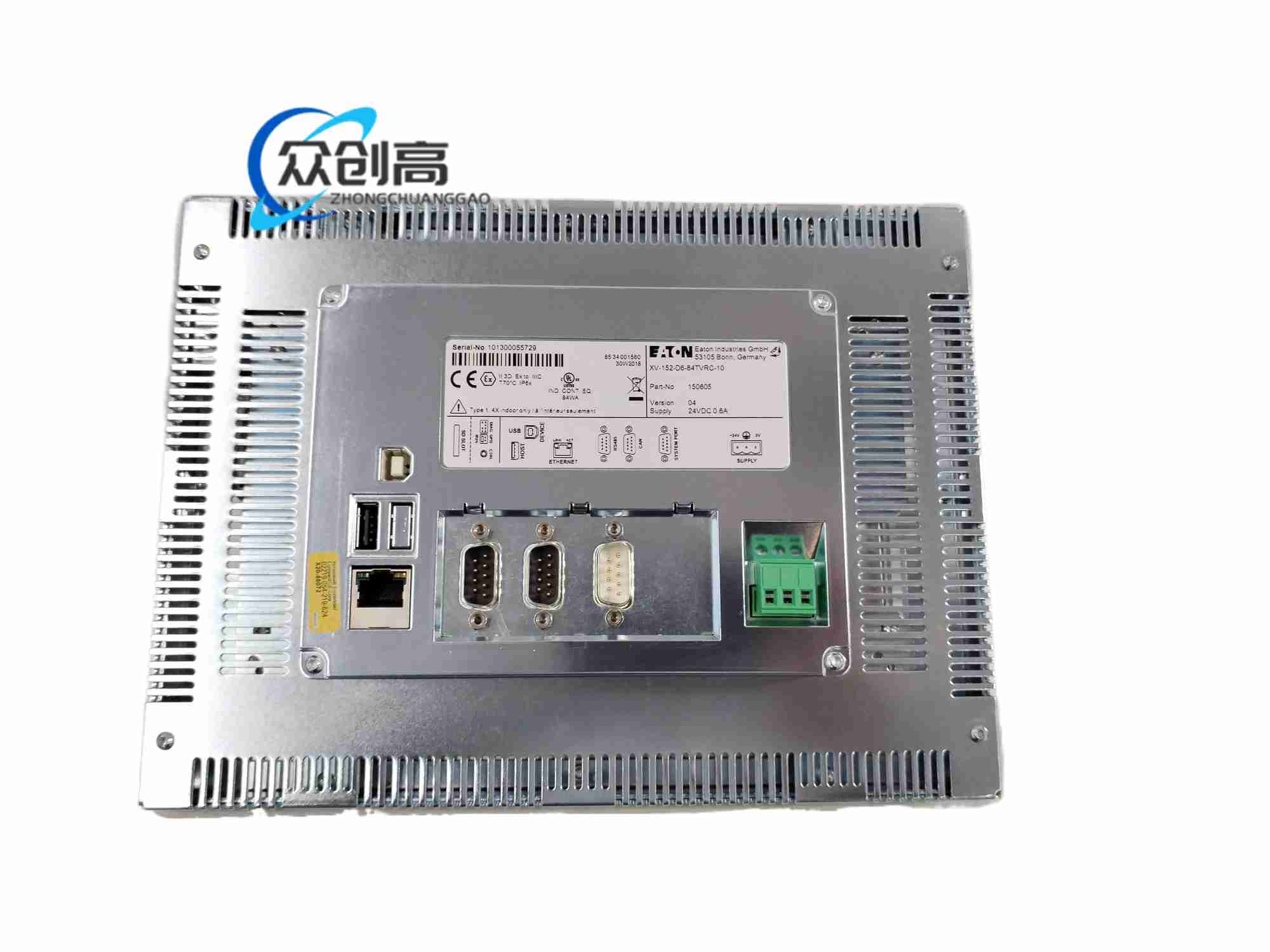

嵌入式齐平前装；后部通信与SmartWire端子；USB主机/设备分开；SD外置；无风扇铝散热壳体。

组态变量经以太网/串口/CAN与控制器交互，SmartWire-DT主站采集起动器、I/O、按钮状态；内置HMI运行报警、趋势、配方，PLC逻辑在同等工程体系下联动。

按208×275×52.5毫米预留开孔与后部深度；24V DC外加FAZ Z3类短路保护；SmartWire-DT按58从站地址规划；RS485屏蔽单点接地；SD卡用于工程恢复。

电压暂降敏感场合核实在线UPS/直流缓冲；ATEX区仅用对应粉尘版本；电阻屏避免化学溶剂擦拭；SmartWire改地址后全系统重新组态；定期导出报警与配方。
