XV200系列5.7英寸单色HMI-PLC触摸屏。

XV-232-57BAS-1-13-1属于Eaton XV200 Micro Panel，5.7英寸FSTN单色，集成HMI与CODESYS/ Galileo PLC运行能力，用于老设备改造与低成本机器可视化。

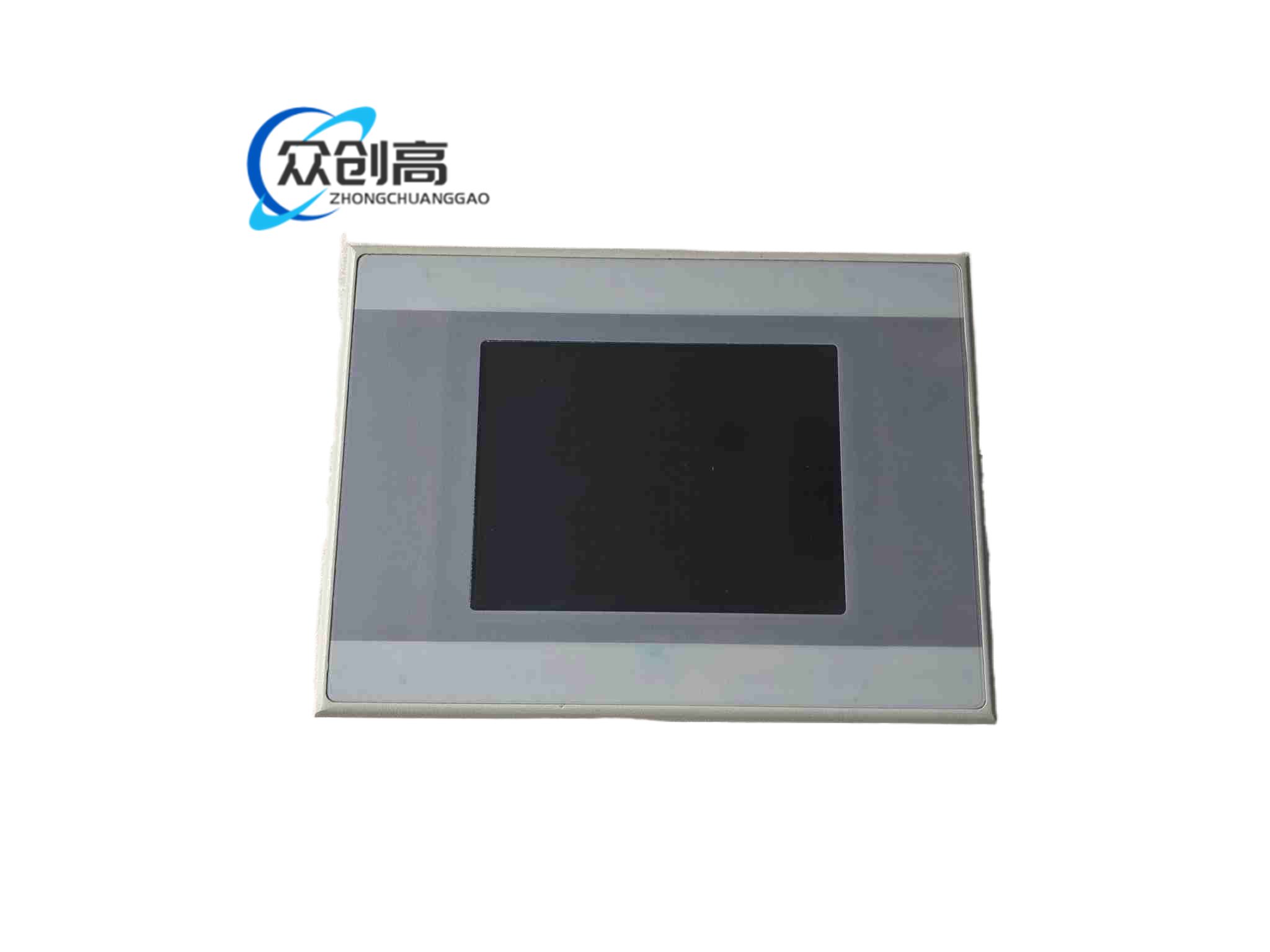

5.7英寸FSTN单色，资料标320×240或240×320按朝向/来源不同，灰度256级；模拟电阻触摸，3H硬度玻璃；32/64MB RAM、32MB Flash、NVRAM保持；CF Type I/II扩展；RS232、以太网10/100、USB设备；Windows CE 5.0 Core；供电24V DC，允许19.2-30V DC；前面IP65、后级IP20；外形约170×130×39毫米，开孔约157×117毫米；部分资料工作-10℃至+55℃，常规XV200资料0-50℃以订单页为准；重量资料约0.52千克。

单色低功耗；电阻触摸支持手套；CF卡工程与数据备份；RS232接老PLC/仪表，以太网接现代控制器；CODESYS PLC运行；Galileo组态；多语言与报警记录。

老旧机床改造、输送控制、独立小设备、物料搬运、用单色屏替代文本显示器并保留PLC逻辑的工位。

QVGA级320×240；RS232+以太网+USB；24V DC；CF卡扩展；IP65前/IP20后。

绝缘/金属混合前框；FSTN液晶；电阻玻璃；CF座；工业端子PCB。

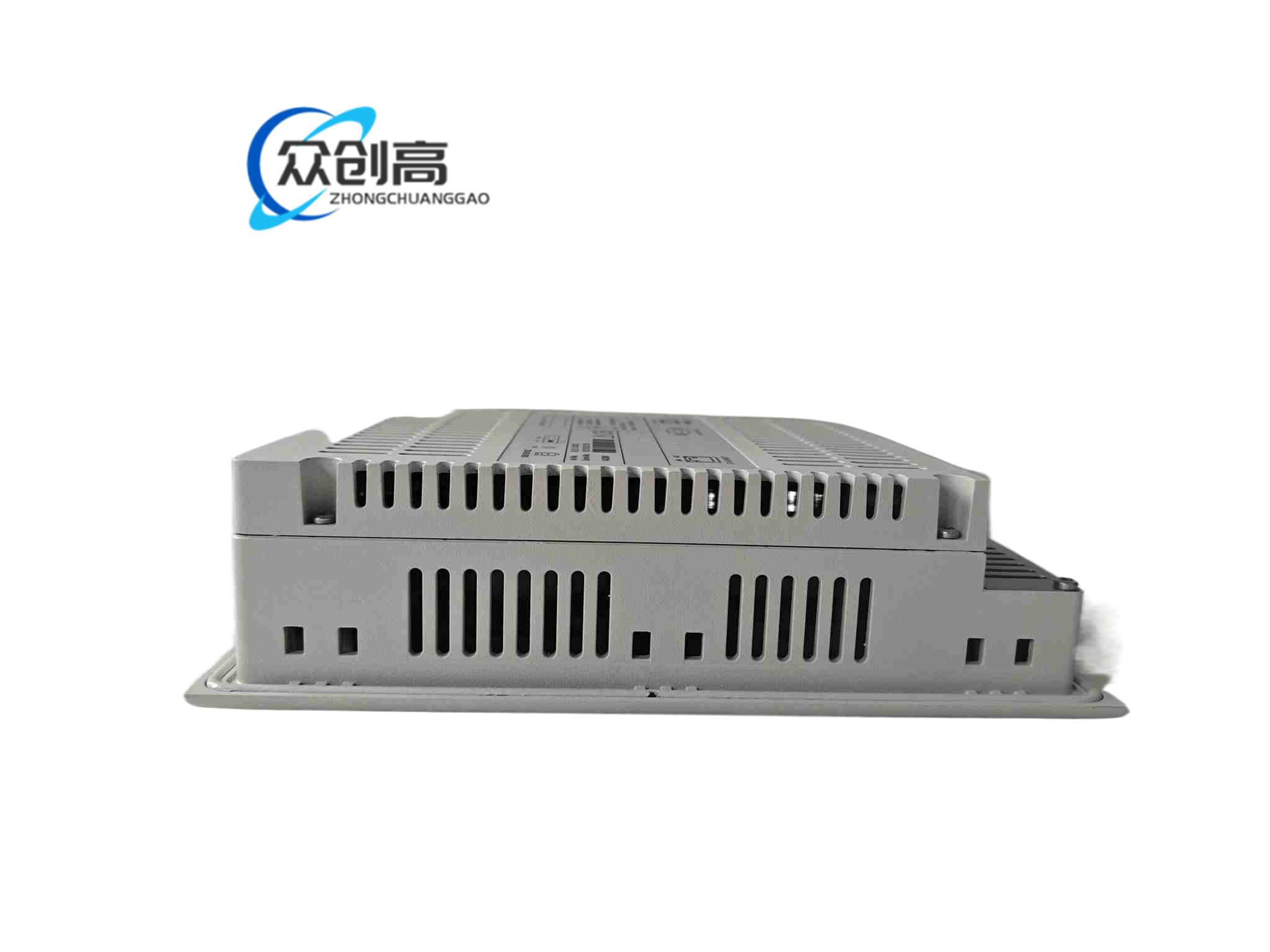

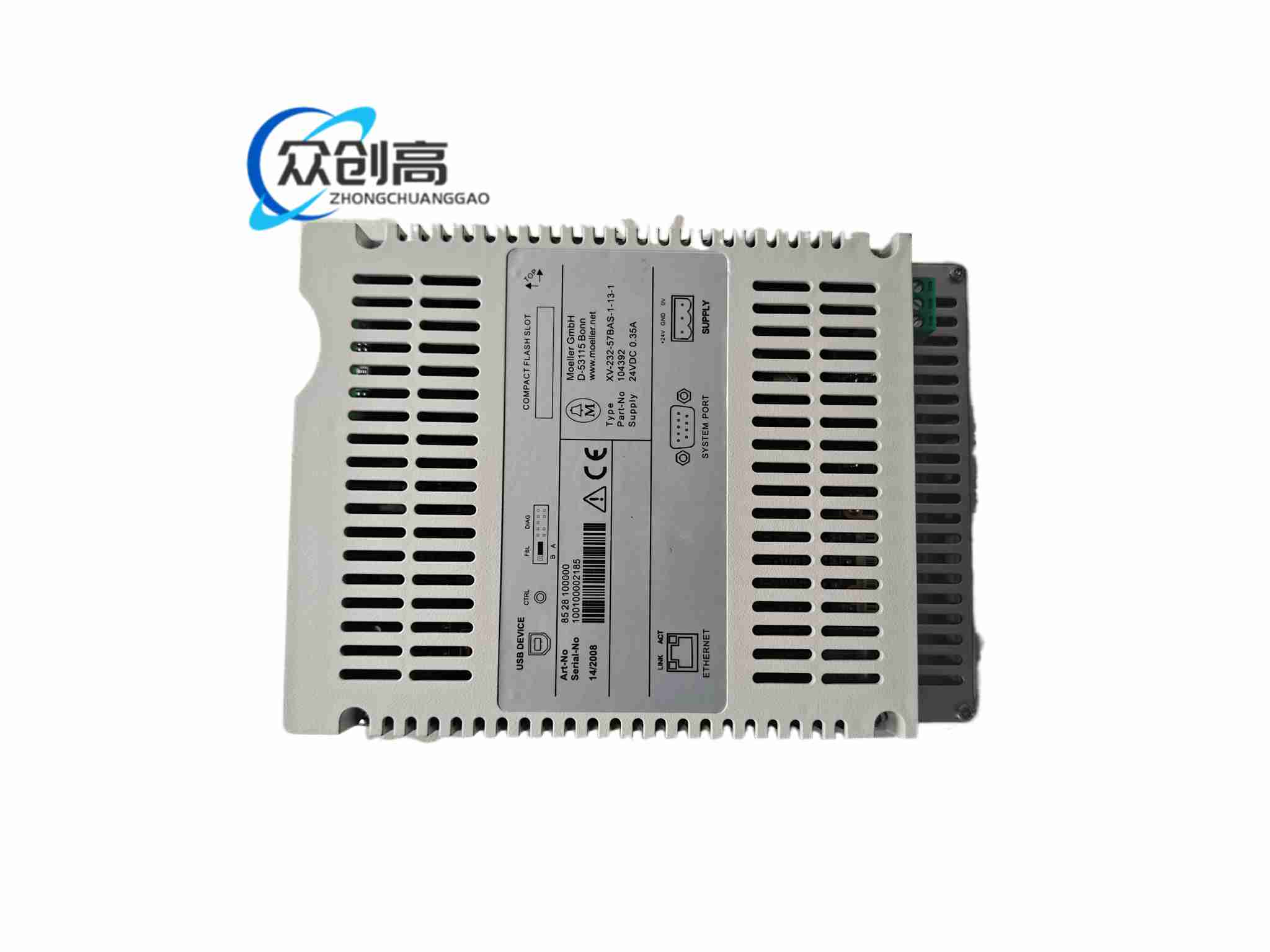

嵌入式前装；后部RS232/以太网/USB与电源端子；CF卡侧插；无风扇低功耗。

CE系统运行HMI工程，通过串口/以太网采集传感器与PLC数据；内置PLC运行时执行逻辑，变量在人机与控制程序间共享，CF卡保存工程、配方与历史报警。

控制柜开孔约157×117毫米，深度留39毫米以上；24V DC独立回路；RS232使用合格交叉/直连电缆按PLC型号确认；以太网工业屏蔽接地；CF卡先格式化再烧录。

单色画面避免过多灰阶渐变；电阻屏定期校准；老设备改造先确认RS232波特与协议；-10℃工作仅限对应资料型号，标准XV200以0℃起算；CF卡频繁写日志会缩短寿命，改定期转储。
