VM-5T-21010-111-111-011-0EX5 为新川 VM-5T 系列双通道涡轮机械监视卡，侧重径向振动与轴向推力/位移综合监测，EX5 表示防爆/危险区配置。

该卡件用于蒸汽轮机、燃气轮机、发电机、压缩机等关键旋转机械的在线 TSI 保护，连续处理电涡流探头信号，测量径向振动、轴向位置、偏心、转速等参数，并按两级报警输出继电器与隔离模拟量。防爆版本面向石化、海上平台、化工等存在爆炸性气体的机柜或现场分区安装。

双独立隔离输入通道，输入支持电涡流接近探头；按订单配置也可接入 IEPE 加速度计或速度传感器。测量量包括位移微米峰峰值、速度毫米/秒 RMS、加速度 g。频率响应依资料版本约 0.5 赫兹-10 千赫兹，动态范围约 120 分贝，ADC 24 位，采样率每通道 20 千赫兹。模拟输出 4-20 毫安隔离。继电器依配置 4 路可编程 SPDT，容量示例 5 安@250 伏交流。电源 18-30 伏直流本安回路，功耗≤3.5 瓦。工作温度依防爆资料可至 -40 至 85 摄氏度。

支持危险区直接安装或本安回路接入，减少外部安全栅依赖。实时 FFT、阶次跟踪、轴承缺陷分析等高级诊断依系统软件配置。传感器断线/短路自诊断。两级或多级 Alert/Danger 报警。RS-485 Modbus 或以太网 IP 通信依选项提供。不锈钢壳体可达高防护等级。

油气田压缩机轴系保护，石化装置蒸汽轮机振动与轴向位移监视，海上平台发电机 TSI，易燃易爆环境大型风机与泵组状态保护，电厂燃气轮机径向振动与推力联合监测。

通道：2 独立隔离。输入：电涡流/IEPE/速度，按 21010 与 111 配置确定。量程：位移、速度、加速度按组态切换。输出：4-20 毫安对应主测量值，继电器执行报警/停机。通信：RS-485 Modbus RTU，可选以太网。认证：本安资料示例 IECEx/ATEX Ex ia IIC T4 Ga，具体以 0EX5 订单证书为准。精度：24 位采集系统按标校实现微米级位移分辨率。

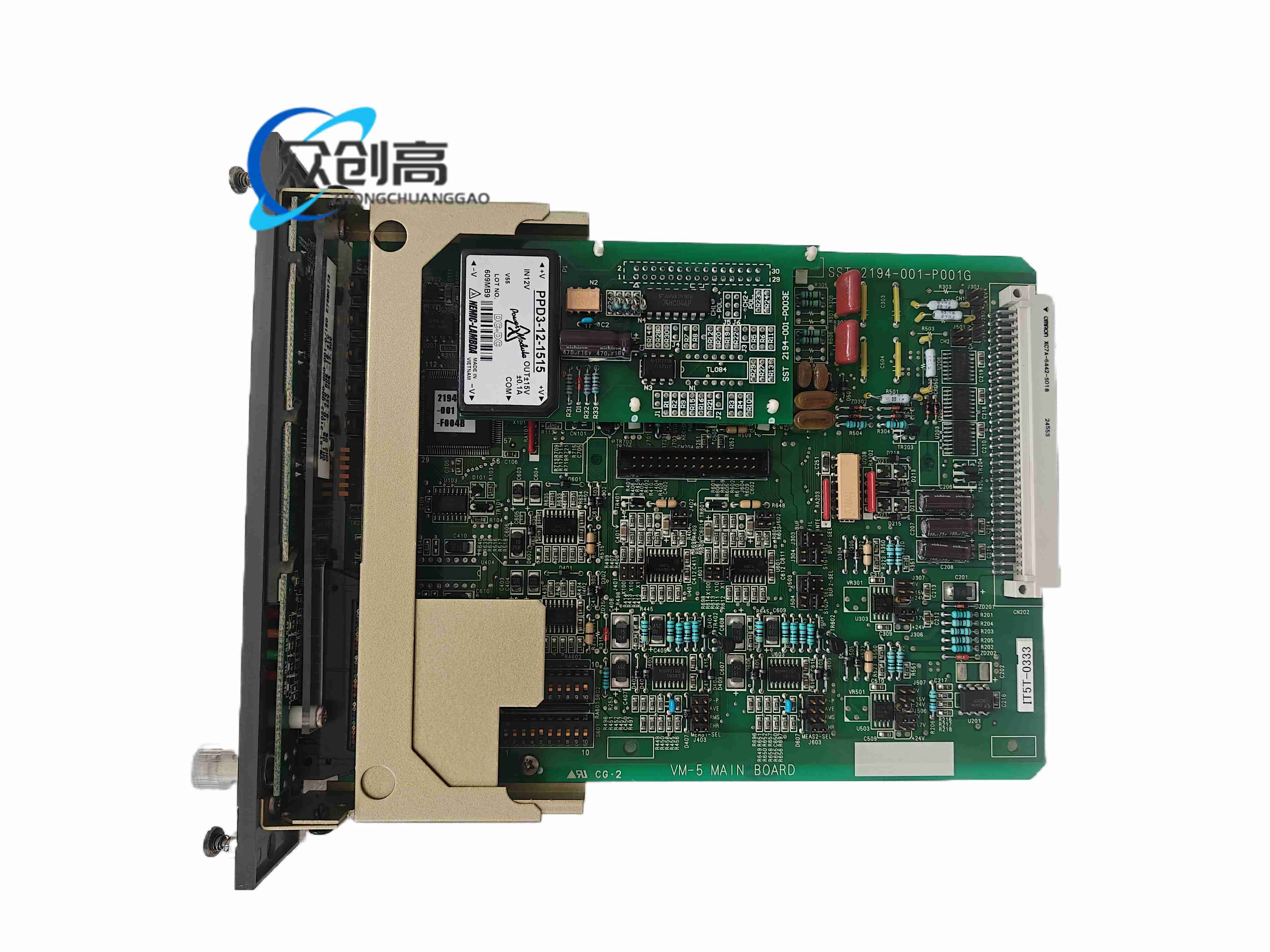

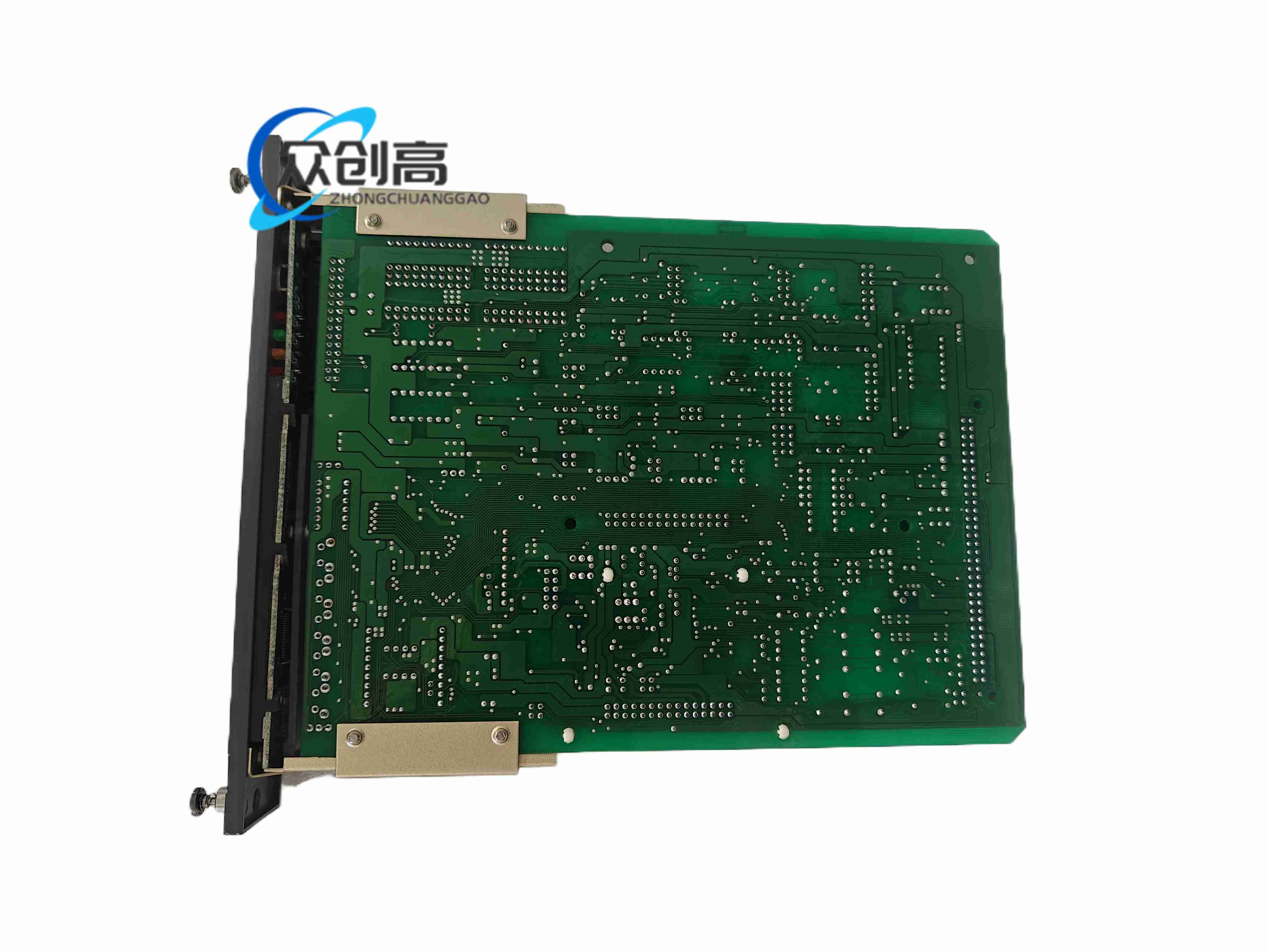

壳体采用 316L 不锈钢或等同防腐金属，密封件采用防爆胶圈，端子为防爆接线组件，内部为低噪声采集板、隔离电源与继电器组。

独立防爆监视单元或机架插卡，正面设显示、状态灯与参数键，接线腔设屏蔽电缆引入装置。与 VM-5 机架配合时为插卡结构；作为独立防爆箱体时为壁装/机柜分区安装结构。

探头信号进入隔离输入通道后，经恒流激励、阻抗解调和 24 位采样，数字信号处理单元计算振动、位移、偏心或轴向位置。结果送本地显示、4-20 毫安变送与继电器比较器；超预警或危险阈值时输出对应触点，并通过总线向 DCS/SCADA 上传频谱与诊断数据。

防爆版本安装前核对其 Ex 证书、气体组别、温度组别与分区要求。本安回路必须配批准安全栅，电缆分布电容电感不超过证书参数。电涡流系统按靶材、系统长度与零位标校。屏蔽层按防爆接地规范单点接地。独立箱体安装保证密封引入装置扭矩合格，严禁带电开盖。

不同被测材料会改变电涡流线性，更换轴材或探头必须重新标校。防爆区域禁止用非认证替代件，禁止未泄压、未断电、未确认无爆炸风险时开盖。继电器触点容量、模拟负载、通信地址投运前全部复核。自诊断报探头开路/短路时先查电缆与前置器，不强制清报警复位。
