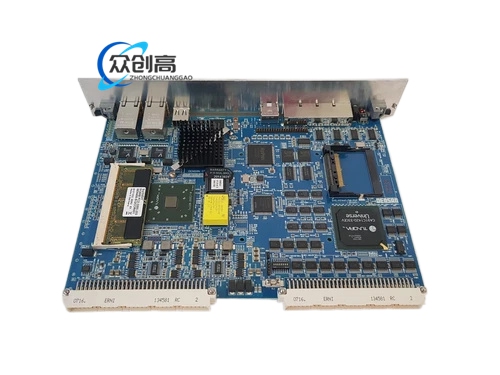

Densan DVEP7447-50，亦称 DVE-P7447/50-PbF，6U VMEbus MPC7447A 处理器板。

该板采用 Freescale/NXP MPC7447A Power Architecture 处理器，面向 6U VME 系统提供中央资源能力，集成 DDR2 内存、IPL/应用 Flash、NVRAM、双千兆以太网、串口、IDE/CompactFlash、USB 以及 Universe II VME-PCI 桥，适用于工业、测试、交通和防务类长生命周期嵌入式系统。据 Densan 产品规格摘要，该板可在全部 VME 槽位安装，并通过自动 ID 切换中央资源功能 。

处理器： Freescale/NXP MPC7447A，32 位 RISC Power Architecture；片上 L1 与 L2 按具体实现，Densan 板摘要列 L1 32KB、L2 512KB，并带 MMU。

NXP 核心特性： 4 个整数单元、双精度 FPU、4 个 AltiVec 单元、动态调频、片上温度二极管；部分型号档位可达 1.5GHz，但板载实际频率以处理器贴纸和 BSP 为准 。

内存： 512MB DDR2 SDRAM，SO-DIMM 形态。

启动 Flash： IPL 用 PLCC 插座，3.3V，512KB，32 脚。

应用 Flash： 64MB。

NVRAM： 32KB，带实时时钟。

以太网： 2 路千兆以太网。

串口： 4 路 RS-232C。

存储接口： IDE，支持 CompactFlash。

USB： 1 路 USB 2.0 Host。

VME 桥： Universe II VME-PCI 桥。

自动 ID： 按槽位自动开启/关闭中央资源功能。

板型： 6U VME。

中央资源自动切换： 全槽位可装，系统控制器角色由自动 ID 管理。

网络维护一体： 双千兆用于主机通信、调试和数据传输；4 路串口用于终端与老设备维护。

本地存储完整： IPL、应用 Flash、CF/IDE 和 NVRAM 覆盖引导、运行与配置保存。

VME 互联： Universe II 将 VME 事务转至处理器 PCI/本地域。

VME 主机： 6U VME 机架主计算板。

工业控制： 实时数据处理、采集记录、设备监控。

测试仪器： 信号处理、协议控制、长周期嵌入计算。

处理器算力： MPC7447A 提供整数、浮点、AltiVec 向量处理；实际主频、前端总线和内存带宽按板载 BSP 测定 。

网络带宽： 双千兆理论 1GbE×2，实际速率受 OS、负载和交换设备影响。

存储带宽： DDR2 性能由 SO-DIMM 速率、处理器前端总线和桥接配置决定。

PCB： 多层 FR4 VME 处理器卡。

核心器件： MPC7447A BGA，配散热器。

存储器件： DDR2 SO-DIMM、PLCC IPL、SMT 应用 Flash、NVRAM。

连接器： 6U VME 金手指，面板 RJ45、RS232、USB、IDE/CF 及调试接口。

6U 布局： 处理器、内存、Flash、VME 桥和 I/O 按背板供电与信号分区布置。

散热结构： MPC7447A 装散热器，风道满足处理器与 DDR2 热要求。

自动 ID 硬件： 槽位识别逻辑控制中央资源使能，减少人工跳线。

MPC7447A 从 PLCC IPL 启动，初始化 DDR2、NVRAM 和 VME 桥；从应用 Flash 或 CompactFlash 加载系统；通过千兆网和串口提供操作接口；IDE/CF 作本地存储；Universe II 把 VME 背板访问转入处理器域；自动 ID 决定该板是否承担 VME 系统控制器。NXP 核心的温度二极管、动态调频和 AltiVec/FPU 用于热管理、节能与信号处理 。

机箱兼容： 装入 6U VME 机架，确认背板连接器、净高和散热器间隙。

槽位配置： 允许自动 ID 管理控制器角色；强制控制器模式按 Densan 跳线/服务手册设置。

内存存储： 先装批准 DDR2 SO-DIMM 与 CompactFlash，核对 IPL 器件类型。

线缆： 以太网、串口、USB、IDE 使用合规线缆，避免弯折 VME 金手指。

冷却： 按处理器功耗确认机箱风流量，不遮挡散热器。

静电： 拆装内存、Flash 和处理器周边时使用防静电措施。

启动安全： 保留已验证 IPL 与应用镜像，更换前记录 NVRAM 配置。

温度： 通过温度传感器或厂家工具监控结温，报警时降载或改善风冷。

固件匹配： 仅用 DVEP7447-50 验证版 BSP、IPL 和 OS 镜像。

VME 冲突： 上电前核对背板地址、IRQ 和终端电阻，避免与其他板地址重叠。
