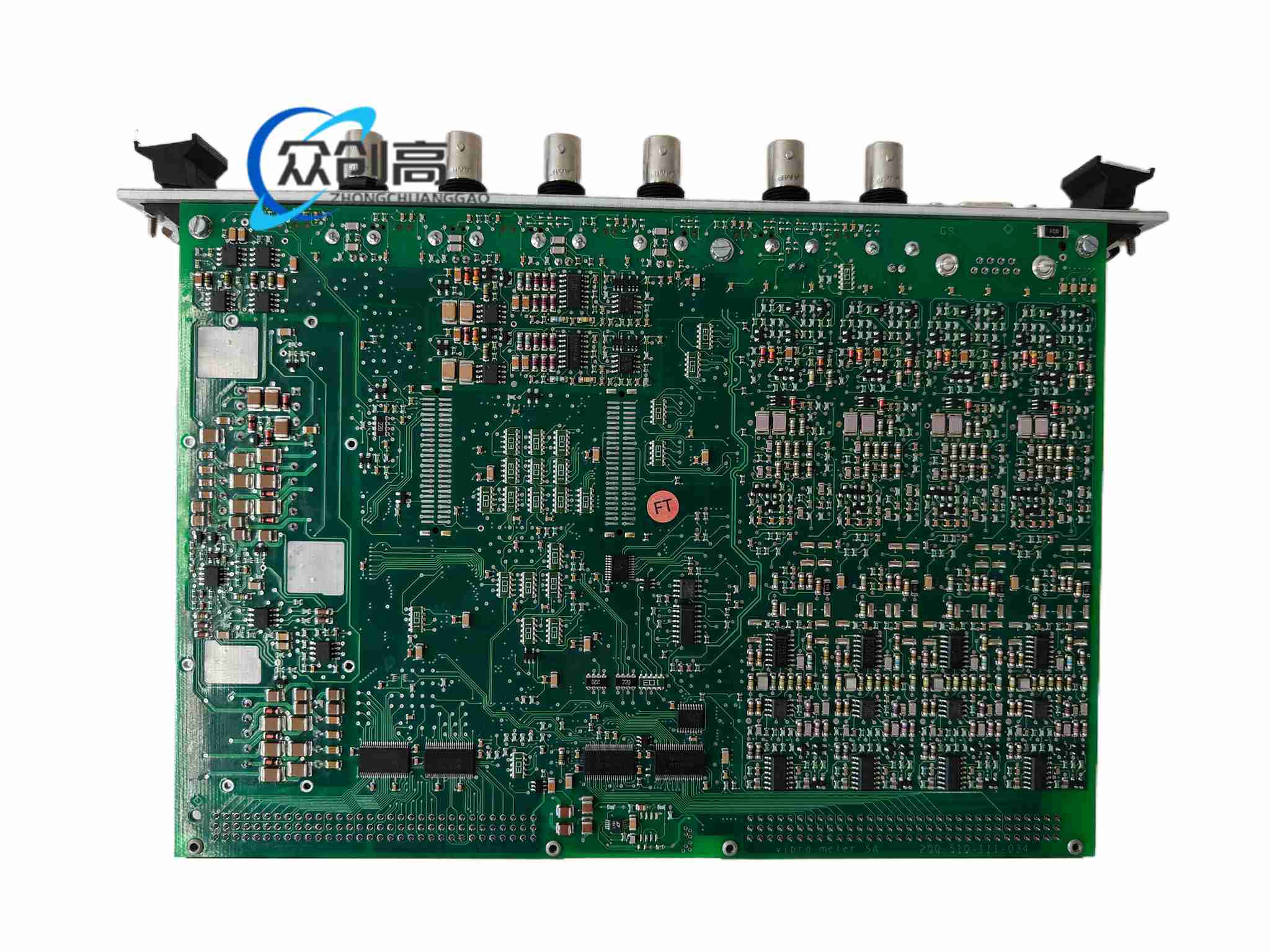

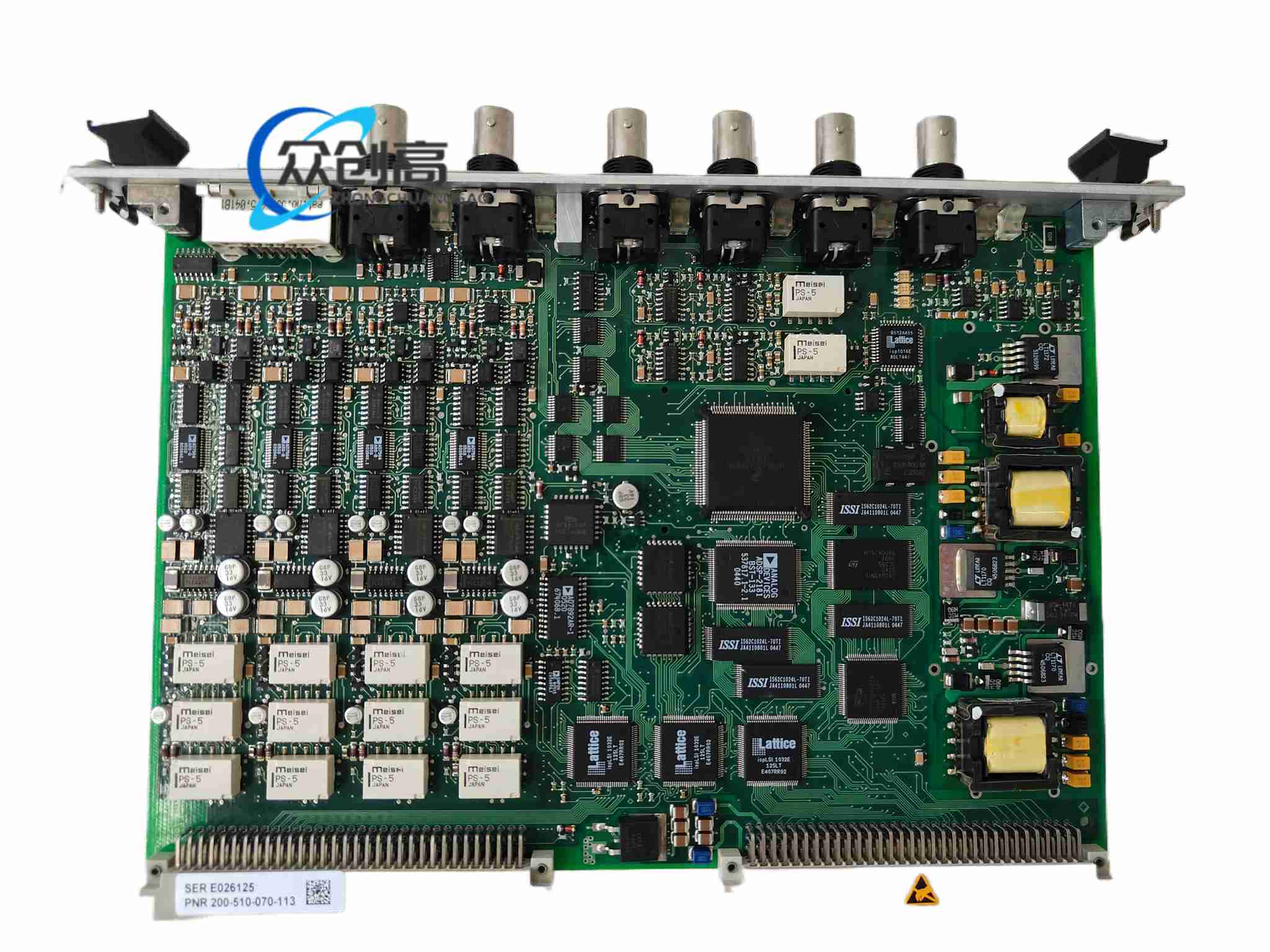

产品名称：VMF-MPC4 四通道机械保护处理卡。

产品简介：VM600 核心振动/轴系处理单元，完成四路动态信号与两路转速信号处理，用于报警判断、危险停机和状态数据计算。

技术规格：四路动态输入，支持电涡流、IEPE 加速度、速度传感器；两路转速/键相输入；输入阻抗约 200 kΩ，动态范围按传感器调整；通过 VM600 背板通信；200-510-111-034 按安全版配置执行，200-510-070-113 按标准保护版配置执行；工作温度约 -20–65℃。

功能特点：可编程宽带与窄带滤波；积分、微分、包络等运算；相对振动、绝对振动、轴位移、偏心、胀差类参数计算；振幅—相位同步用于阶次分析；前面板通道与报警 LED。

功能特点补充：与 IOC4T 配套实现继电器和模拟输出；安全版本加强诊断与隔离，用于更高要求的功能安全回路。

应用场景：汽轮机、发电机、燃气轮机、离心压缩机、大型电机等连续运行机组。

性能参数：振动测量精度按卡件与传感器标定执行；转速通道覆盖低速盘车到额定转速；报警迟滞、锁定、延时均可组态。

材质构成：多层工业印制板、DSP/FPGA 或专用处理电路、时钟与存储器件、金属面板、接插件。

结构特征：插入式 6U 处理模块，不直接面向全部现场接线，需通过 IOC4T 或同类接口卡转接传感器。

工作原理：前端接口送来的调理信号在数字处理器中完成采样、滤波、特征值提取，对比报警/危险设定值，输出状态字至 IOC 或 RLC 执行停机。

安装要求：与对应 IOC4T 同机架配对；背板地址、固件版本、传感器类型必须一致；安装后做每通道静态与动态标定。

使用注意事项：不同部件号不可盲目互换，安全版与非安全版组态、认证范围不同；更换后重新载入参数并做模拟跳闸试验；定期校验探头间隙与卡件零点。
