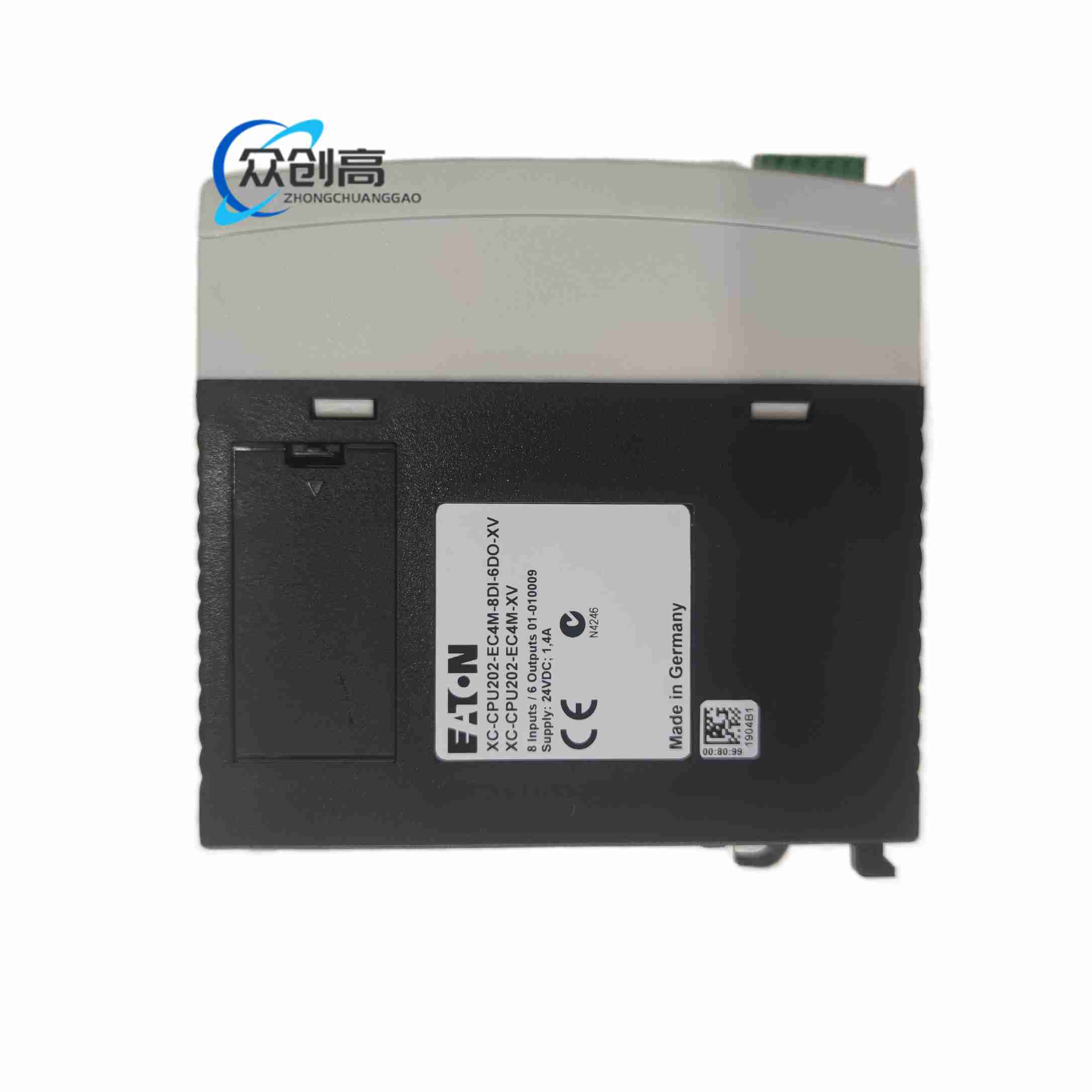

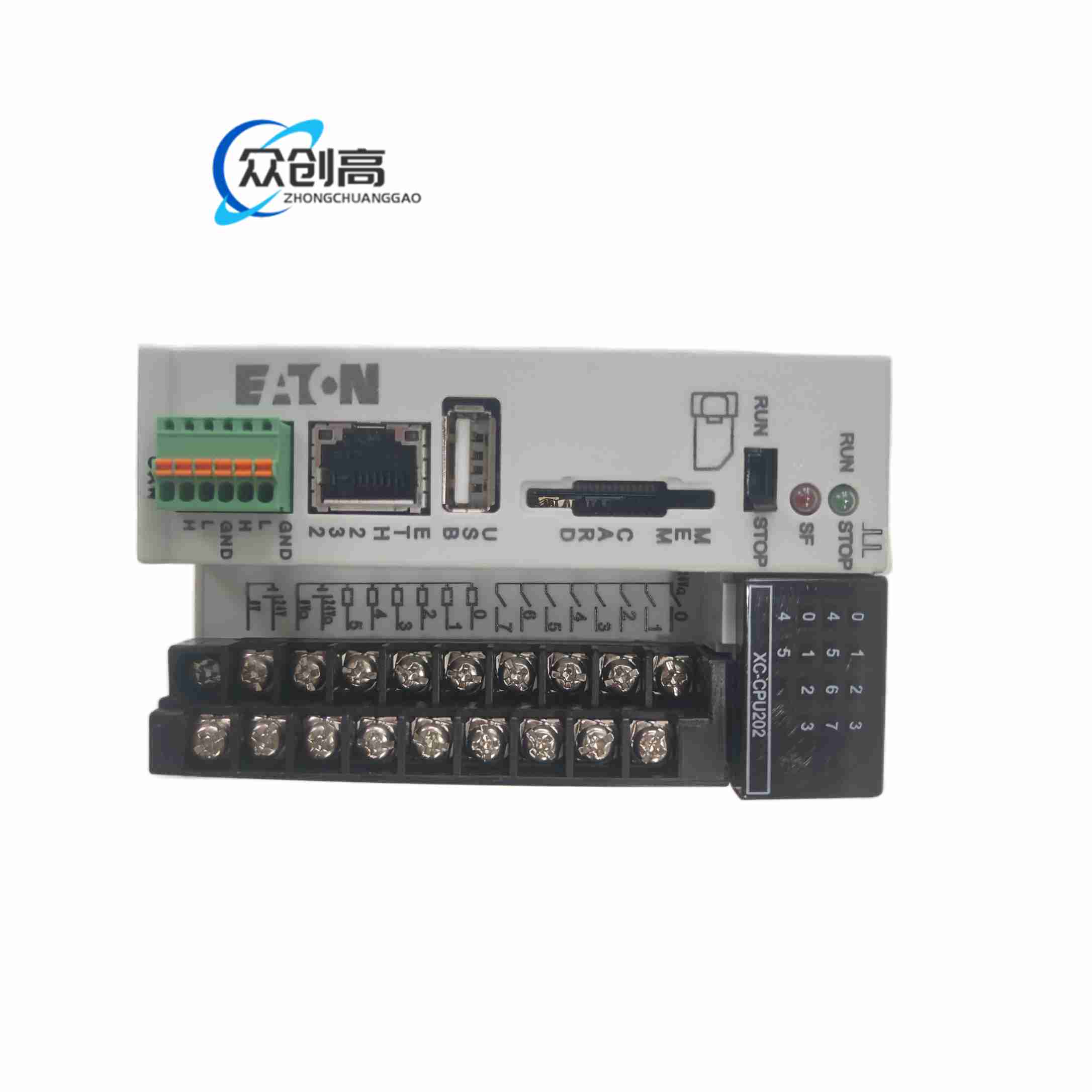

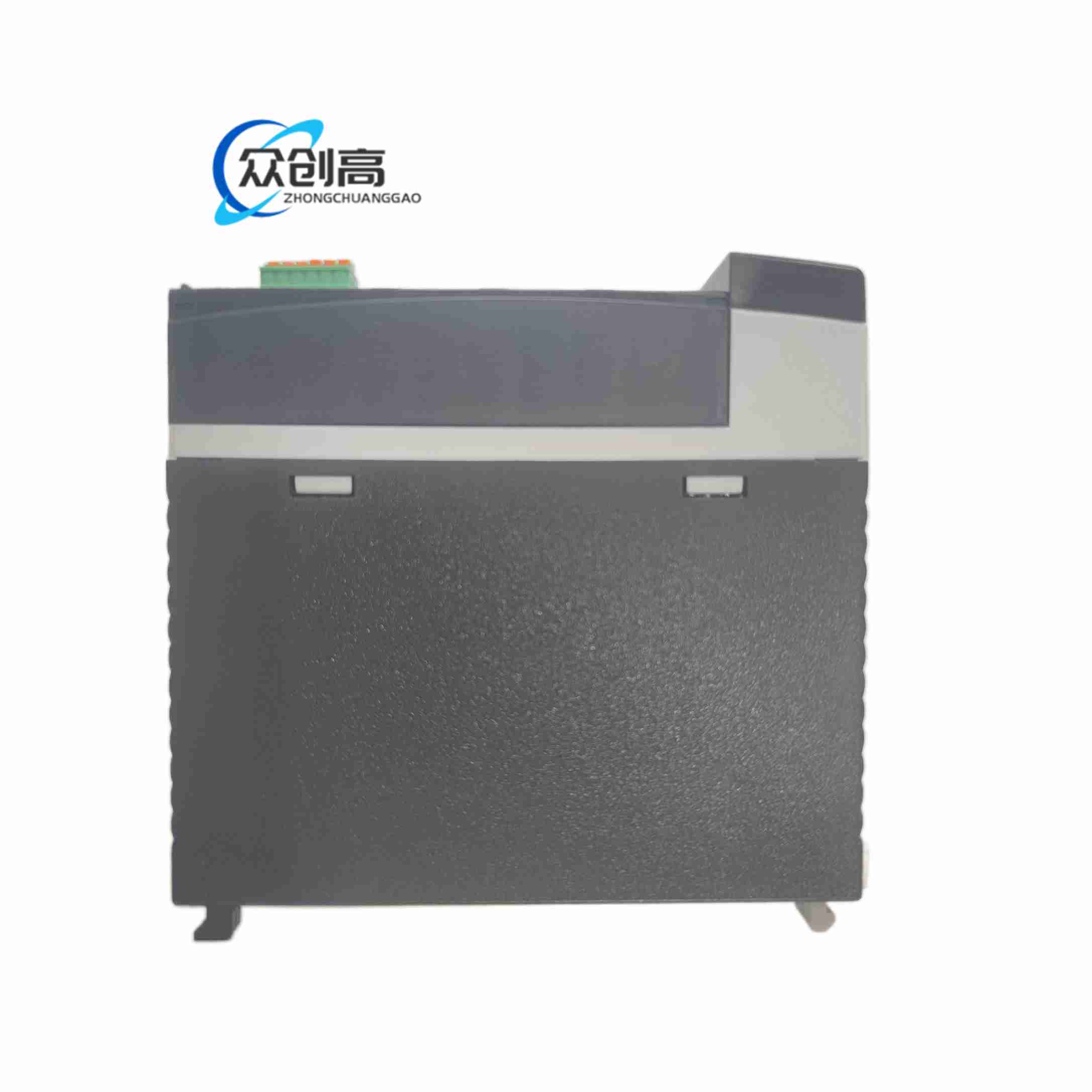

XC-CPU202-EC4M-8DI-6D0-XV 是 Eaton（伊顿）XC 系列一体化 PLC 控制器，集成本地数字量 I/O 与可视化操作功能。

该控制器将逻辑运算、通信、HMI 交互与本地 8 入 6 出数字量 I/O 整合于单一设备，面向中小型机器控制、移动装备和就地控制柜。通过以太网、CANopen、RS232 等接口连接上层 SCADA 或远程 I/O，减少独立 PLC 与触摸屏分开布线的成本。

处理器采用 ARM 架构，常见资料标称 800 MHz 级核心。本地 8 路数字量输入，24 VDC，每路约 3.5 mA。本地 6 路数字量输出，24 VDC，0.5 A 级晶体管或等效低压输出，具体输出极性按订货样本确认。供电 24 VDC，典型整机电流需求按 I/O 与显示配置确定。通信包含以太网、CANopen、RS232，可扩展 SmartWire-DT 等网络。前面板按型号配置电容多点触控显示，常见 7、10、15 英寸级别，最终以订货规格为准。

集成 HMI 与 PLC，支持图形化画面、报警、趋势与参数设定。多协议通信便于接入 Modbus、Ethernet/IP、CANopen 等网络。内置 Web 服务器时可经浏览器做状态监视与诊断。模块化扩展支持增加 XC/XIO 系列 I/O 或通信模块。

适用于包装机、小型车床、输送系统、建筑机械、移动车辆控制柜、需要就地人机交互的分布式控制点。

工作温度按安装方向与控制柜通风条件执行，常见工业等级为 0°C 至 55°C。存储温度按模块手册负温至 70°C 级。相对湿度 10%–95% 不结露。前面板防护依触控玻璃与密封件可达到较高等级，机箱本体按 IP20 设计。

采用工业塑料前框、钢质或铝质安装件、PCB 电子组件、电容触控玻璃。后侧为接线端子与通信插座。

前面板嵌入式安装，后体伸入控制柜。宽度、高度按所选显示尺寸变化，无屏纯 CPU 变体则更接近标准 PLC 体积。本地 I/O 端子位于本体，总线与扩展模块通过背面或侧向接口连接。

ARM 处理器运行实时控制任务，循环扫描数字输入、执行用户逻辑并刷新数字输出。HMI 画面从同一控制器读取变量，通信接口把 I/O 数据、诊断信息与上位系统同步。CANopen 从站或以太网从站按主站周期更新过程数据。

采用控制面板开孔前装或控制柜导轨/托架固定，保证前面板密封与柜内散热。24 VDC 电源需配置足够余量，感性负载加抑制元件。以太网、CANopen 分别使用屏蔽双绞与标准现场总线电缆。

触控型号避免戴厚手套或金属硬物操作，防止表面划伤。扩展 I/O 总数、通信负载、程序内存应按 Eaton 选型工具校核。固件升级前备份工程文件，Web 服务开启时设置访问权限，防止未授权修改控制逻辑。
