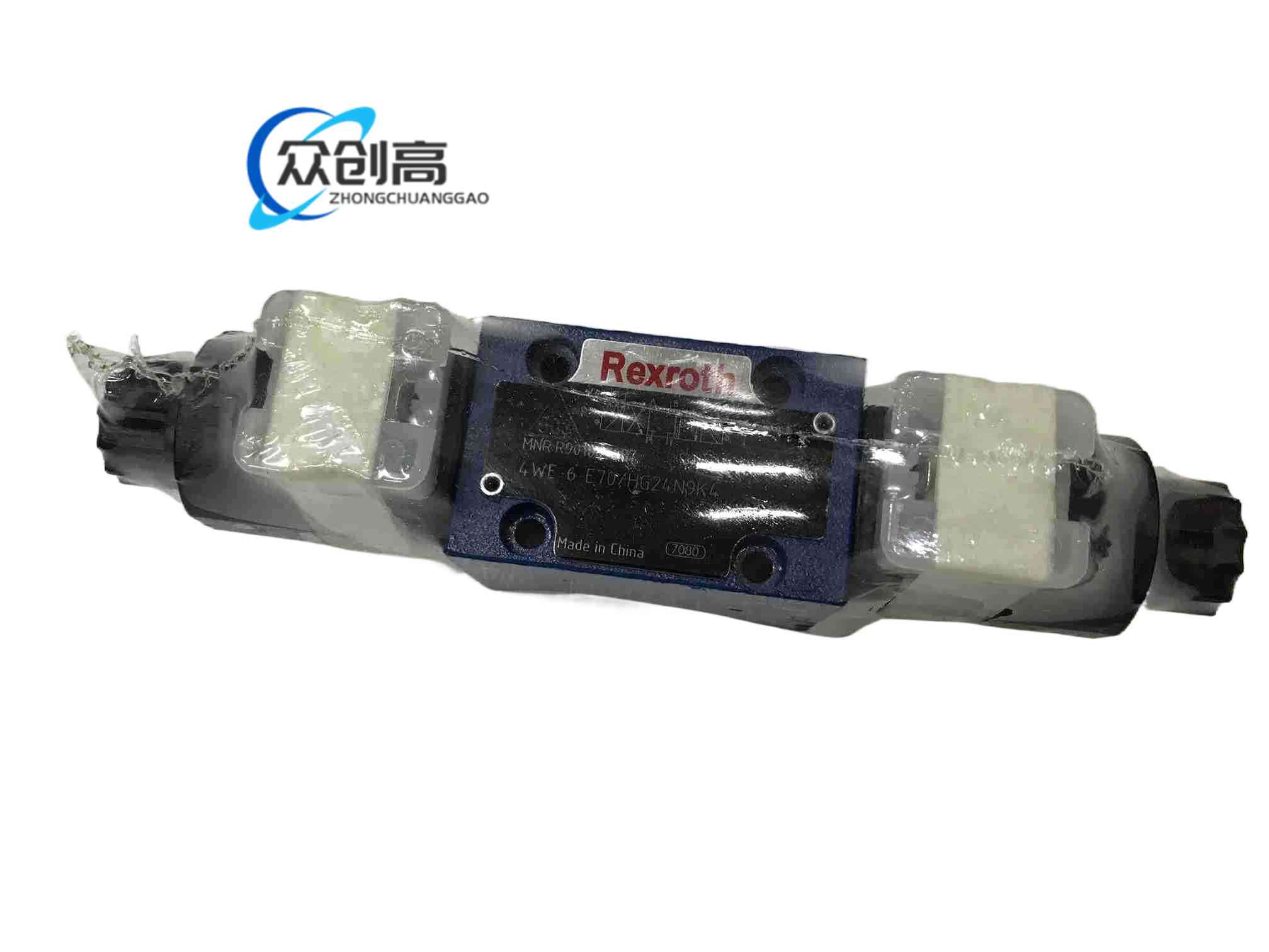

产品名称：Bosch Rexroth（德国力士乐）4WE6E70/HG24N9K4 电磁换向阀
产品简介：4WE6E70/HG24N9K4 是博世力士乐（Bosch Rexroth）旗下的一款 NG6（6 通径）三位四通湿式电磁铁换向阀，订货号 R901087087。该阀为底板安装式，用于液压系统中控制油液流动方向、执行元件的启停与油路切换。
型号含义拆解：
- 4：四通（P、T、A、B 四个油口）
- WE：电磁换向阀（滑阀式）
- 6：通径 NG6（6 mm，CETOP 3 / ISO 4401-03）
- E：滑阀机能 E（中位 P、T、A、B 全封闭；两端电磁铁控制换向）
- 70：70 系列（结构 / 密封版本，安装尺寸不变）
- H：弹簧对中型（两端弹簧，断电回中位）
- G：湿式衔铁电磁铁（线圈可带电更换、散热好、寿命长）
- 24：DC24V 电磁铁
- N9：带整流桥 + LED 指示灯 + 浪涌保护
- K4：IP65 防护，-20℃~+70℃，DIN43650 标准插头
技术规格：
- 通径：NG6（CETOP-03 / ISO 4401-03-02-0-05）
- 滑阀机能：E 型（中位 P、T、A、B 全封闭）
- 最大工作压力（P/A/B）：315 bar（350 bar 峰值）
- 回油 T 口最大背压：210 bar
- 最大流量：80 L/min（DC）
- 内泄漏：<0.3 L/min @ 315 bar
- 介质：HL、HLP、HVLP 等液压油；粘度 10~500 mm²/s
- 油温：-20℃ ~ +70℃
- 电压：DC24V ±10%
- 线圈功率：约 25 W，100% ED（连续工作制）
- 防护：IP65（插头正确安装）
- 响应时间：吸合 25~40 ms，释放 20~35 ms
- 安装方式：底板安装（subplate），4×M5 螺栓，扭矩 6 Nm
- 接口：ISO 4401-03-02-0-05；油口 G1/4 或 SAE 6
- 重量：约 1.8 kg
功能特点：
- 液压油流向切换
- 液压执行元件启停控制
- 湿式电磁铁线圈可在不泄压情况下更换，寿命长
- 内置隐藏式手动推杆（应急调试用）
- 线圈可 360° 旋转，安装布线灵活
材质构成：
- 阀体：高强度铸铁
- 阀芯：精密磨削合金钢
- 电磁铁外壳：钢合金
- 密封件：丁腈橡胶 / 氟橡胶
- 弹簧：高弹性合金钢
结构特征：整体式铸铁阀体；精密配合间隙的滑阀阀芯；双侧湿式可更换电磁铁线圈；内置回位弹簧；隐藏式手动应急推杆；标准底板安装孔位。
工作原理：电磁铁通电时，电磁力推动滑阀阀芯移位，切换阀体内部油口连通关系，改变液压油流动方向；断电后回位弹簧将阀芯推回中位。手动应急推杆可在不通电情况下机械推动阀芯，用于调试测试。
滑阀机能 E（中位状态）：
- 中位（断电）：P、T、A、B 全部封闭，泵卸荷需另配溢流阀
- 左位（电磁铁 1 得电）：P→A，B→T
- 右位（电磁铁 2 得电）：P→B，A→T
应用场景：机床、注塑机、压铸机、液压站、自动化生产线、工程机械、船舶液压系统，以及其他要求高可靠、长寿命、低泄漏的工业场合。
安装要求：
- 安装于标准 NG6 底板
- 按指定扭矩拧紧安装螺栓
- 确保底板表面平整与清洁
- 按油口标识安装液压管路
- 装配完整电气插头以实现 IP65 防护
使用注意事项：
- 保持液压油清洁度符合元件要求
- 避免长期超压运行
- 电磁铁线圈不得在过电压下工作
- 手动应急推杆仅用于短时调试
- 根据工况定期更换密封件
- 防止阀体与电磁铁受到外部机械冲击
