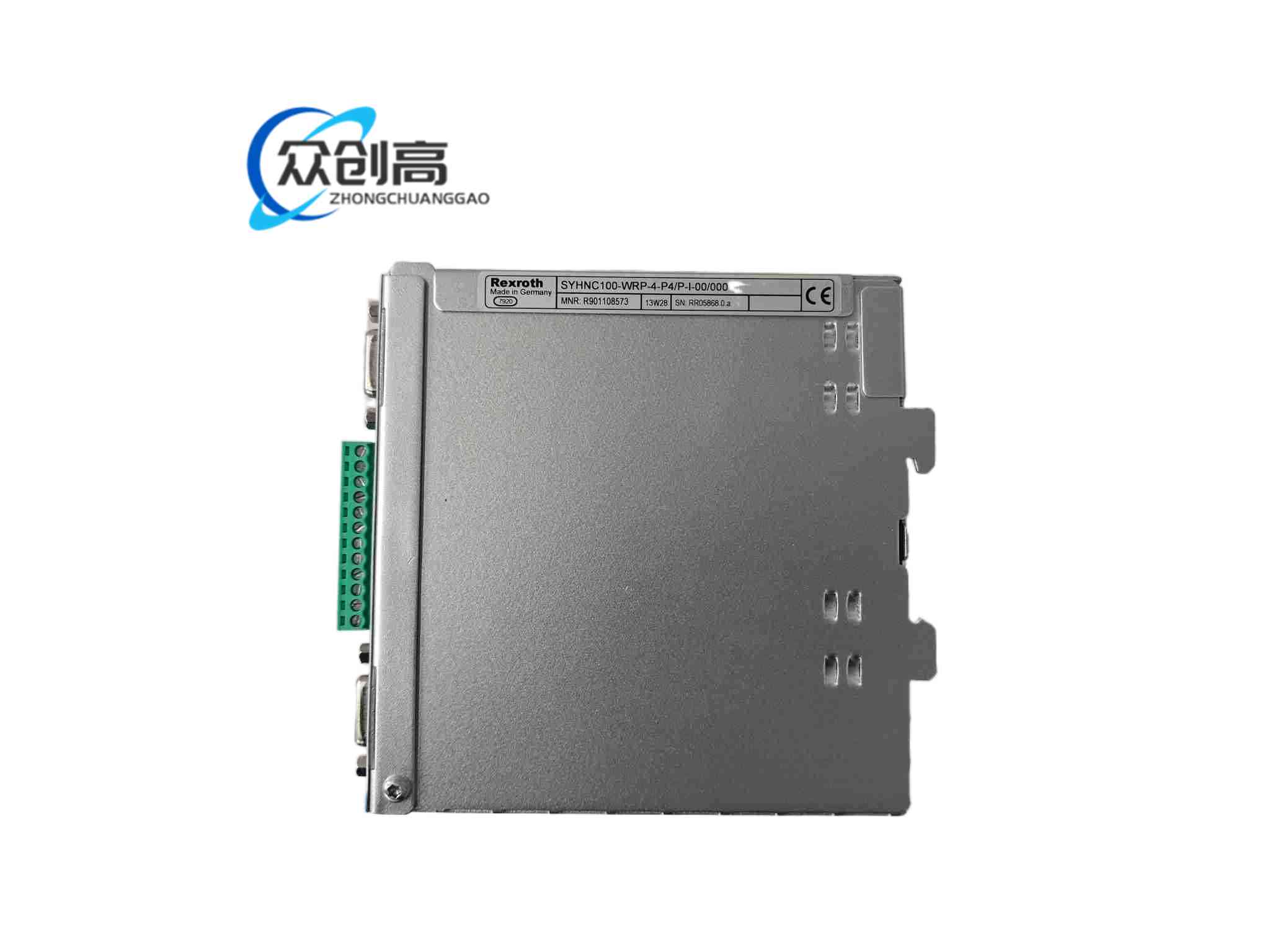

产品名称：SYHNC100系列液压数字闭环控制器

产品简介：该型号属于Bosch Rexroth SYHNC100独立式数字液压控制器，用于比例阀或伺服阀驱动液压轴的位置、压力/力、速度闭环，WRP-4类配置面向多轴或下级控制器集中管理。

技术规格：电源典型24VDC，允许偏差约±10%；支持SSI和增量编码器等高分辨率位置反馈；模拟量支持±10V、4—20mA；数字I/O可按配置扩展；通信可配PROFIBUS DP、CANopen，部分新版本支持EtherCAT或PROFINET；工作温度典型-20℃至+60℃。

功能特点：最多可闭环管理4个液压轴的位置、压力、速度或力；支持位置—压力等模式切换；内置NC类运动剖面、子程序和同步控制；模拟量、数字量与现场总线混合组态；通过WIN-PED或IndraWorks类软件参数化与诊断。

性能参数：电流环刷新资料约62.5μs；编码器分辨率依反馈类型可达高位数；IP防护按柜内安装典型IP20，部分前面板版本可提高；四轴满载时对24V电源容量、散热和总线周期有更高要求。

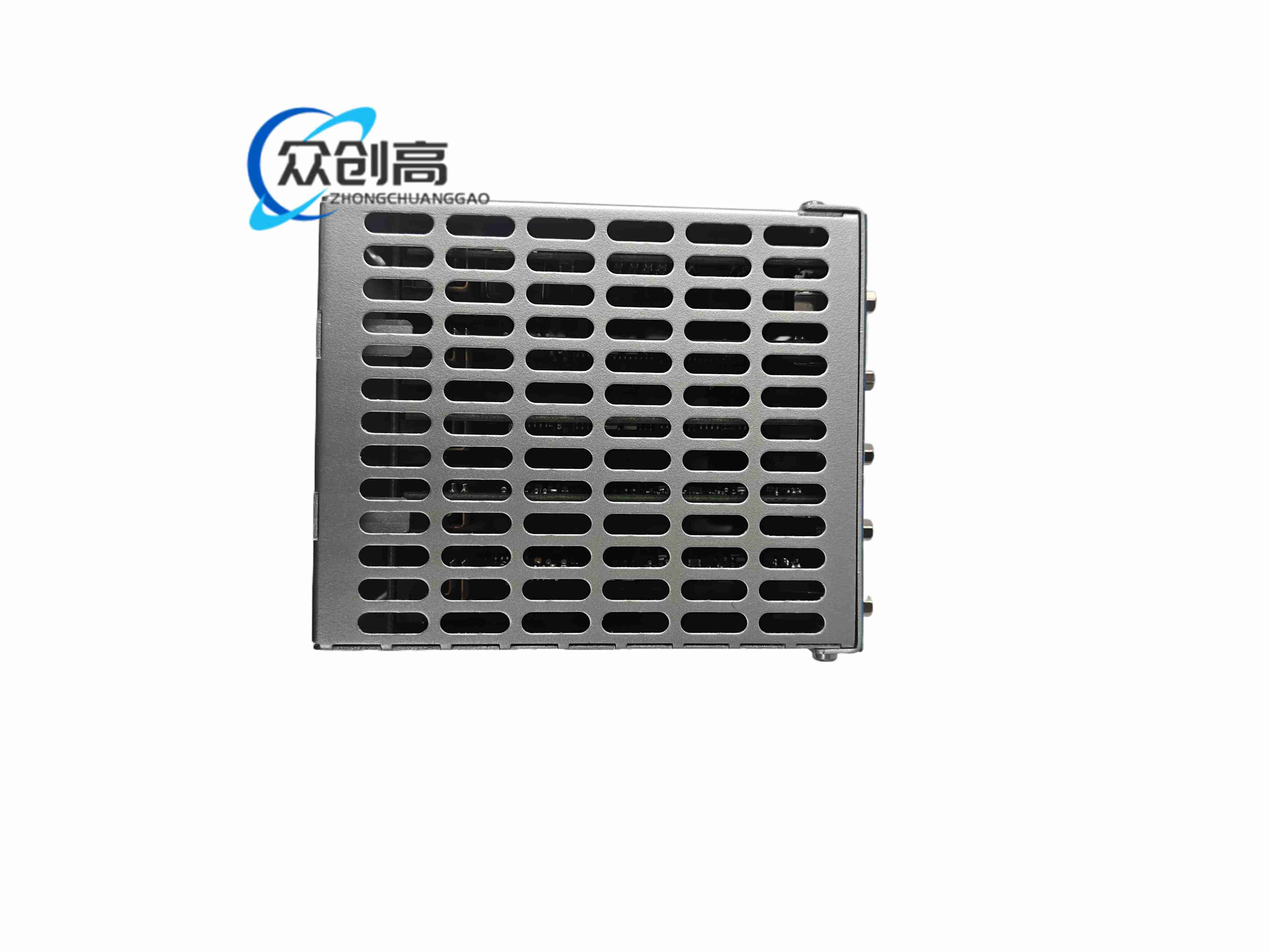

材质构成：控制柜安装金属/合金壳体，内部为工业电源、CPU、通信、模拟量及阀驱动电路；接线端子、M12或专用液压阀连接器按防尘防潮要求配置。

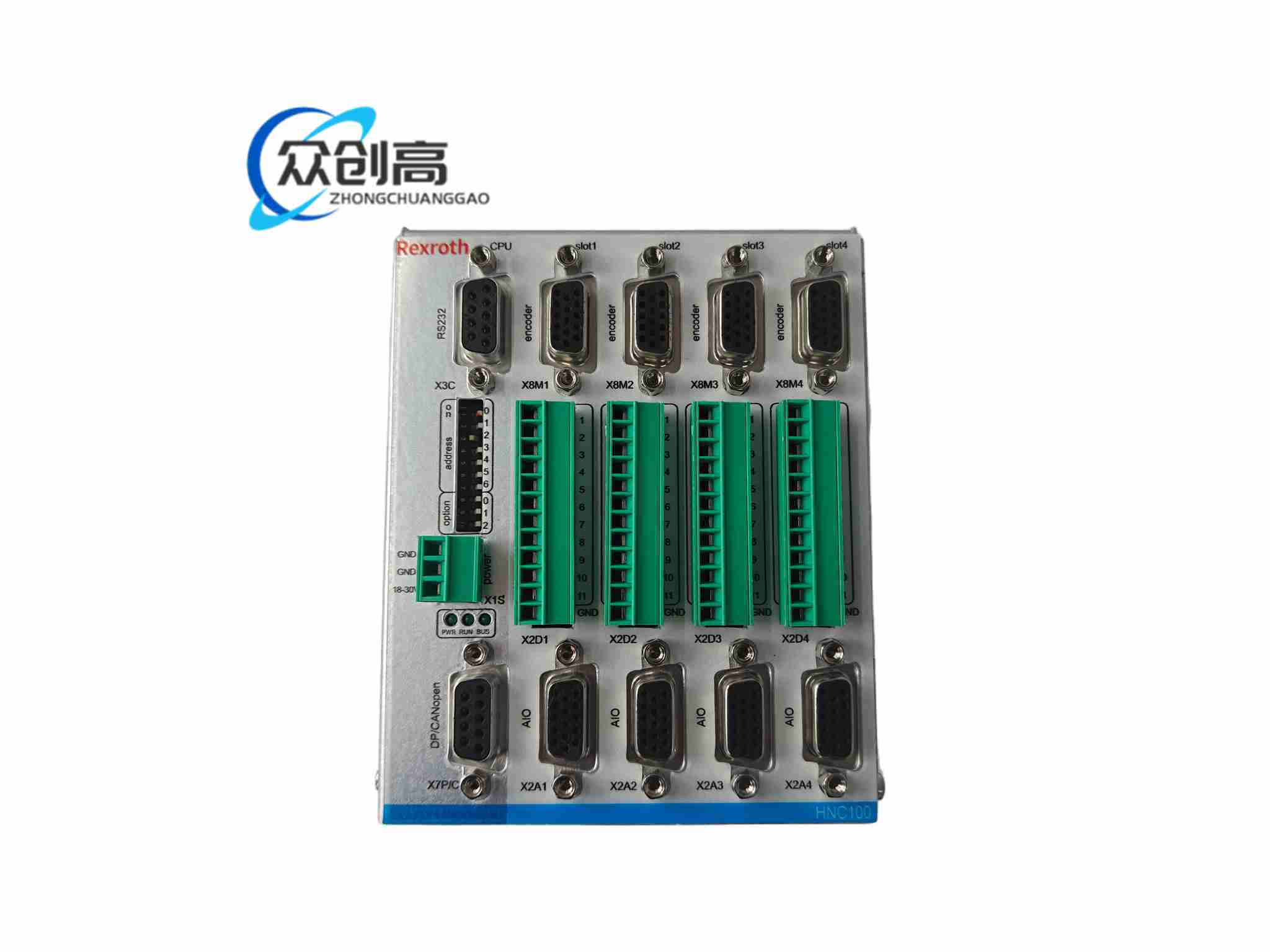

结构特征：面板/墙体安装式结构；分区布置电源、现场总线、编码器、模拟I/O、阀驱动和状态LED；4轴版本统一管理多路比例/伺服阀及位置反馈。

工作原理：控制器接收上位设定或内部NC程序，比较编码器/位移传感器实际值，经位置、压力、速度控制算法输出比例/伺服阀电流；通过现场总线交换生产数据，按液压轴需要实现多轴同步、保压、换向和力位复合控制。

应用场景：精密注塑机、液压压力机位置—压力切换、试验台加载、重型数控机床、钢铁和玻璃连续产线、多轴液压伺服系统。

安装要求：装入通风控制柜，四轴满载预留24V稳定电源，资料建议按全负载核算至少约10A容量；阀反馈使用屏蔽双绞线，模拟信号单点接地；柜温超过约50℃加强制通风；与变频器、焊接设备间加EMC隔离。

使用注意事项：先完成WIN-PED参数下载再投运，不空载强制输出未知参数；阀信号电缆长度按厂家要求控制，长线会衰减反馈；定期校准阀零位，防止油雾、粉尘进入连接器；修改固件和参数前离线备份，故障停机按液压泄压和电气断电顺序处理。
