变量柱塞泵数字控制放大器，VT-VPCD系列，订货号R901089559，用于轴向柱塞泵倾角、压力与功率闭环。

该板卡专用于Rexroth变量泵电液控制，采集泵倾角传感器和系统压力/功率设定，输出比例电磁铁驱动电流调节泵摆角，实现恒压、限功率、流量与倾角多闭环。适合A4VS等带HS4控制及倾角传感器的变量泵系统。

订货号：R901089559，型号VT-VPCD-1-16/V0/1-P-1。

适用泵：A4VS系列HS4控制、A2V EO4等，具体以样本兼容表为准；倾角传感器如AWX F004 D01按订单匹配。

板型：欧洲卡100×160毫米，64针DIN 41612连接器；前面板设显示/状态接口，部分版本带本地显示。

供电：24伏直流，运行范围资料列出21至30伏或21至33.6伏，以实物为准；最大功耗资料约3.5安。

数字输入：16路DI，用于参数组选择、使能、工作模式切换。

模拟接口：±10伏、0至10伏、4至20毫安可配置，用于倾角、压力、功率设定与反馈；参考电压±10伏，最大30毫安。

输出：比例阀/电磁铁驱动级，用于泵控比例阀与摆角执行元件；电磁铁标称电阻资料列2欧@20摄氏度，实际按线圈样本确认。

通信：RS-232本地调试；P后缀为PROFIBUS DP，可组网，资料列本地总线最多32块联动。

扫描周期：约5毫秒。

环境：工作0至50摄氏度，存储-20至70摄氏度，湿度5至90%无凝露；部分资料列涂覆三防。

摆角闭环、压力闭环、功率限制、泄漏补偿、斜坡缓冲、主从同步、系泊/特殊工艺模式、参数组一键切换、示波与诊断、LED/本地显示。

工业液压站变量泵控制、移动机械大流量泵组、试验台供油系统、压机与注塑机节能泵控、多泵并联恒压/负荷分配。

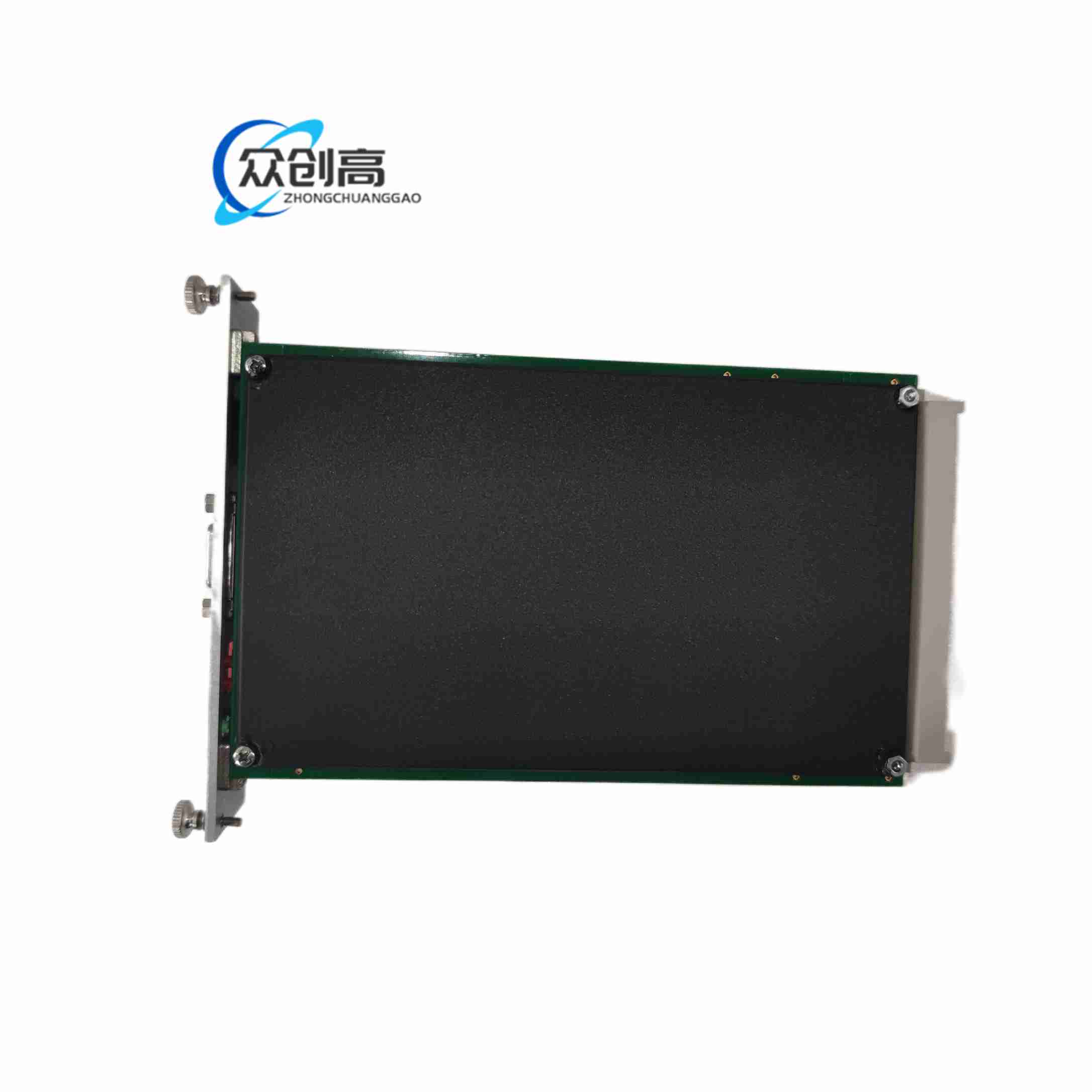

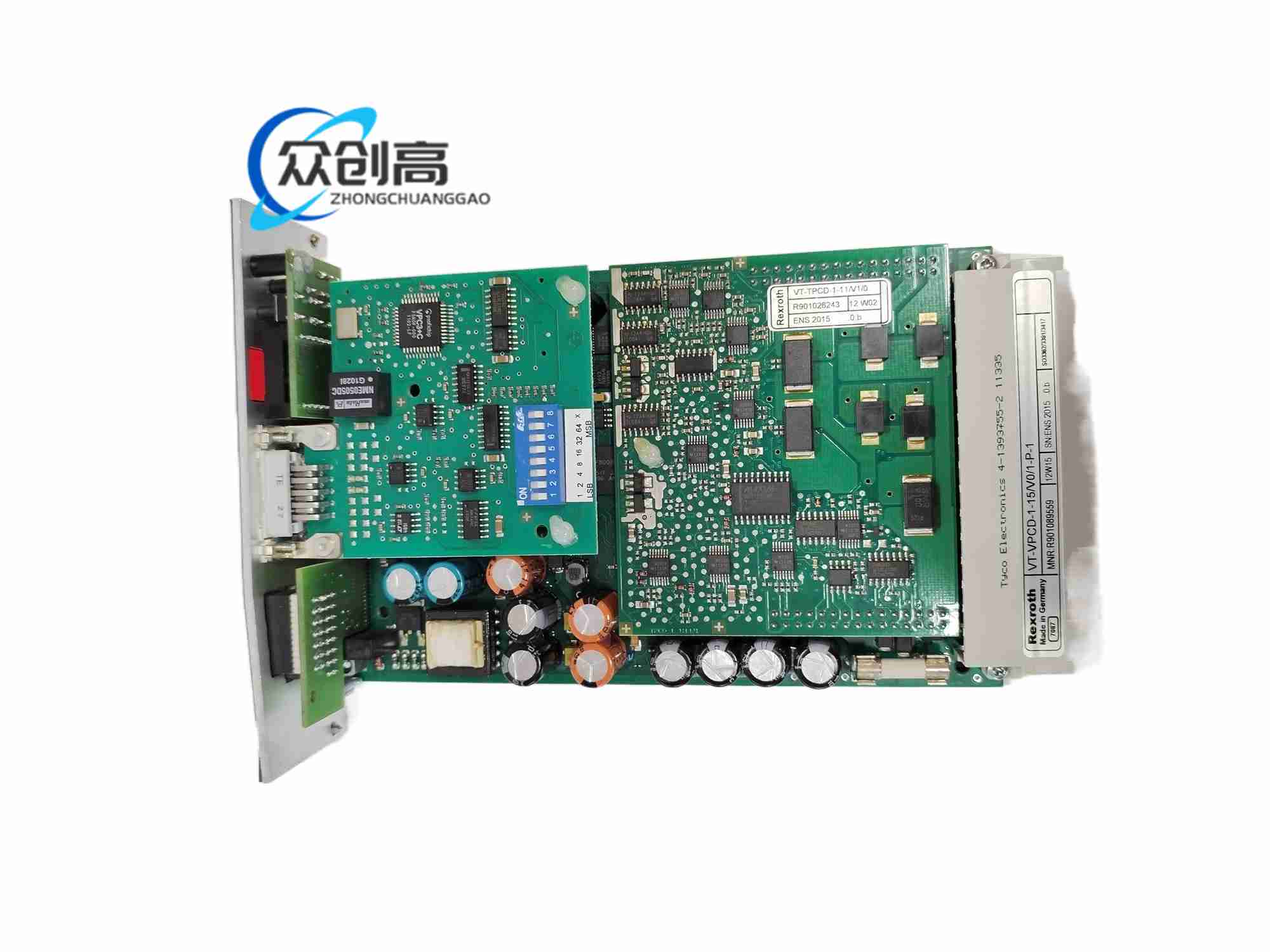

欧卡印制板，64针背板连接电源、模拟、数字与阀驱动；前面板D-Sub调试口、显示窗与状态灯；内部为信号调理、闭环处理器、功率输出与总线接口。

系统给定压力、流量或功率设定值，板卡读取泵摆角传感器和压力变送器反馈，经内环摆角、外环压力/功率算法计算后输出电磁铁电流，改变泵摆角与排量；通过PROFIBUS或RS-232与PLC交换参数、故障与过程数据。

装入符合欧卡标准的机架/放大器柜，保证通风；64针连接器对位牢固，避免歪针；PROFIBUS电缆按总线拓扑屏蔽与终端匹配；泵倾角传感器使用屏蔽线并单端接地；模拟与动力线分层敷设。
