数字式比例阀放大器 / 伺服阀驱动模块

VT-VSPD-1-23V00-0-1 是博世力士乐 VT-VSPD 系列电液比例阀放大器，用于将控制器发出的模拟或数字命令转换成比例阀线圈所需电流，从而精确控制液压系统的流量、压力或方向。

品牌：Bosch Rexroth

系列：VT-VSPD-1

供电：24 V DC 标称

控制输入：0–10 V、±10 V、4–20 mA，依配置

输出：比例电磁阀电流控制

格式：欧洲卡式模块

通信/配置：数字参数化，非易失存储

工作温度：常见为 0℃ 至 50℃ 或 -20℃ 至 60℃，以‌《手册》为准

控制不带电气位置反馈的比例阀

内置斜坡发生功能

可配置死区、增益、抖动频率

参数保存在非易失存储器

具备故障指示与状态 LED

减少液压冲击与水锤效应

注塑机

压铸机

液压压机

工程机械液压系统

冶金液压控制

风电液压变桨系统

自动化液压站

命令分辨率：毫伏级输入解析

输出级：PWM 或电流控制输出

响应：适用于电液闭环/开环控制

保护：过流、过热、短路、欠压保护依版本具备

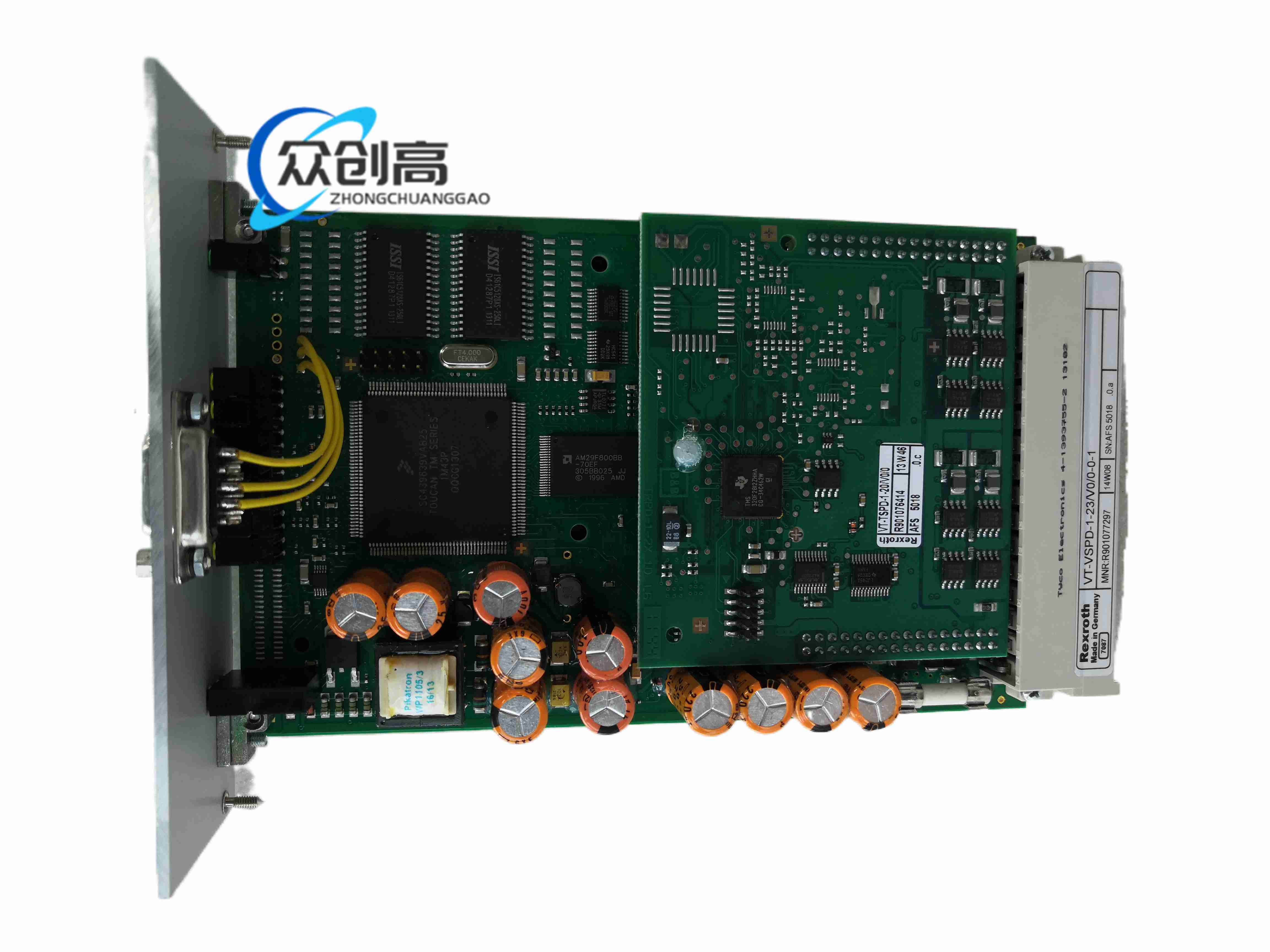

工业 PCB

金属/塑料面板

欧式连接器

功率驱动元件与滤波电容

欧洲卡格式

通过 64 针 DIN 41612 类连接器接入机架或底板

前面板可用于状态显示与参数配置

适合 19 英寸机架或阀放大器机箱

控制器给出电压或电流设定值，模块内部微控制器将其转为电磁阀目标电流，并通过电流闭环、斜坡、抖动和限幅算法驱动比例阀线圈，使阀芯位置或流量按命令变化。

装入控制柜或专用放大器机架

24 V DC 电源需有足够容量

阀线圈电阻、电感参数需与模块匹配

屏蔽线接地规范

禁止带电插拔欧洲卡

不同后缀代表通信、反馈、软件配置不同

首次投运需做零点、最大电流、斜坡时间整定

液压系统未泄压前不得拆线

长期运行应检查连接器氧化与紧固情况
