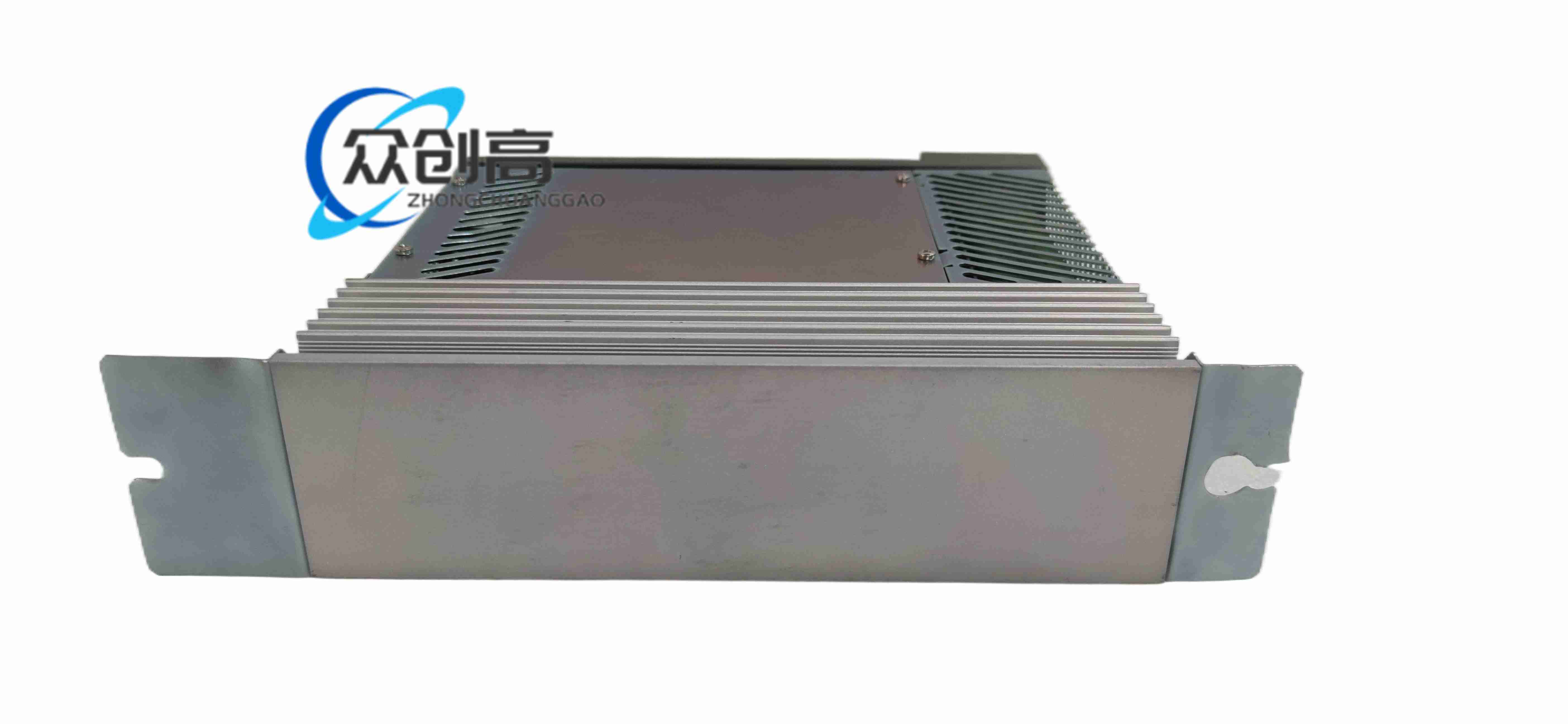

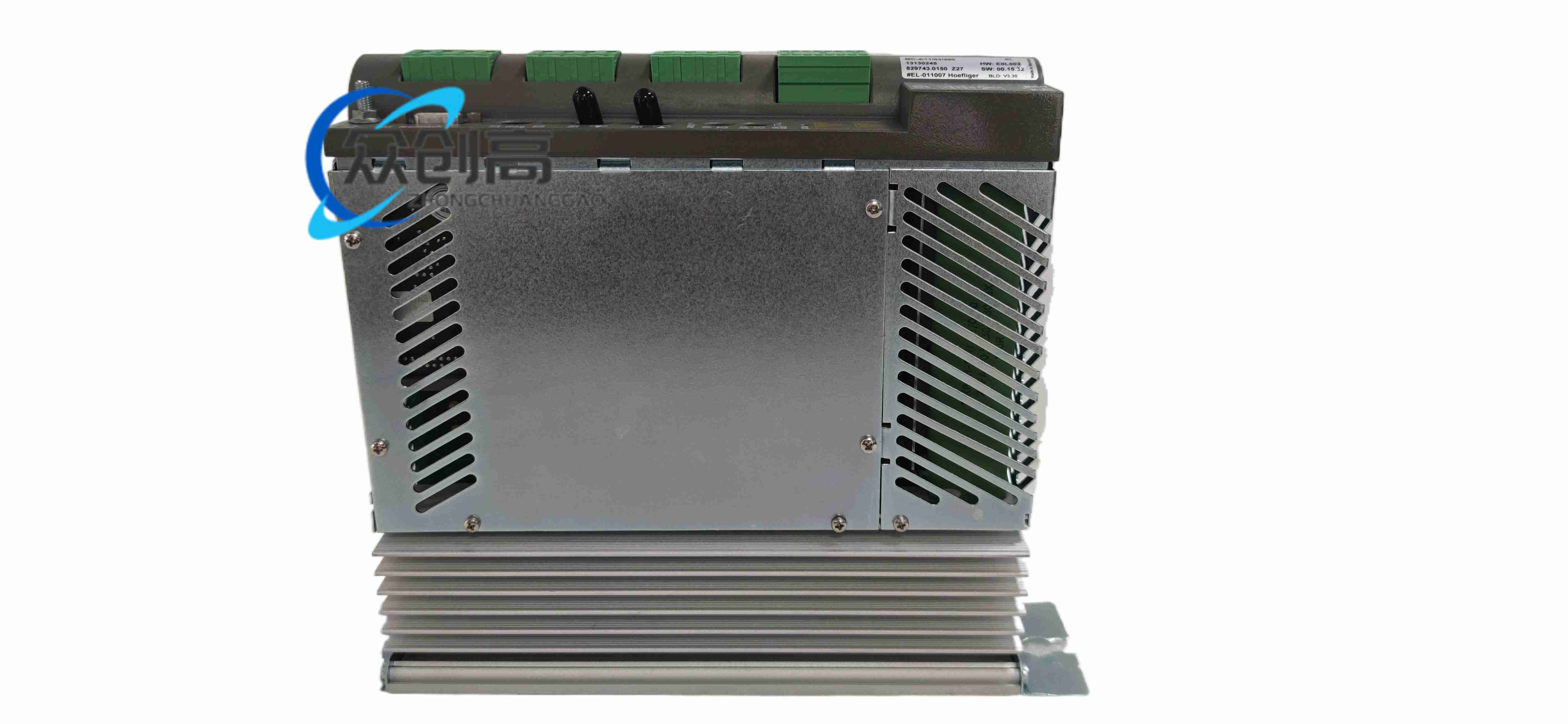

产品名称：ELAU/PacDrive MC-4/11/03/400单轴伺服驱动器

产品简介：小中型伺服轴数字驱动，用于高速包装、贴标、灌装及多轴同步，内置整流与制动电阻，通过SERCOS光环接入PacDrive控制器。

技术规格：型号代码MC-4/11/03/400；主电源三相380-480VAC，±10/-15%；控制电24VDC±25%、约1安；连续电流1.5ARMS，峰值3.0ARMS；连续功率约1.0千瓦；内部制动电阻峰值4.5千瓦；SERCOS 4MBd；SinCos高分辨编码器。

功能特点：单轴数字控制；位置/速度/转矩模式；内置制动；SERCOS实时同步；故障录波与LED诊断；与MAx-4/C400/C600等PacDrive主站组环。

性能参数：IP20；重量约5.1千克；工作温度按柜内工业驱动常规0-50℃依手册；湿度非凝。

材质构成：金属机箱与散热片，IGBT模块，控制PCB，SERCOS光口，编码器接口电路。

结构特征：标准MC-4书型，主电下端/上端依柜体，电机端、编码器端、SERCOS进/出光纤、24V控制端。

工作原理：SERCOS接收主站运动设定，内部三环调节输出三相至电机；制动能量由内部电阻吸收，多轴公共母线时可共直流母排。

安装要求：DIN/导轨或柜内托架；SERCOS光纤环不打折，终端按主站要求；电机自整定后写编码器类型；保留顶部底部散热间隙。

使用注意事项：该1.5A/1kW参数为MC-4/11/03/400特定代码；若铭牌代码不同，不沿用同型号笼统功率；SERCOS版本与EtherCAT固件不互换。
