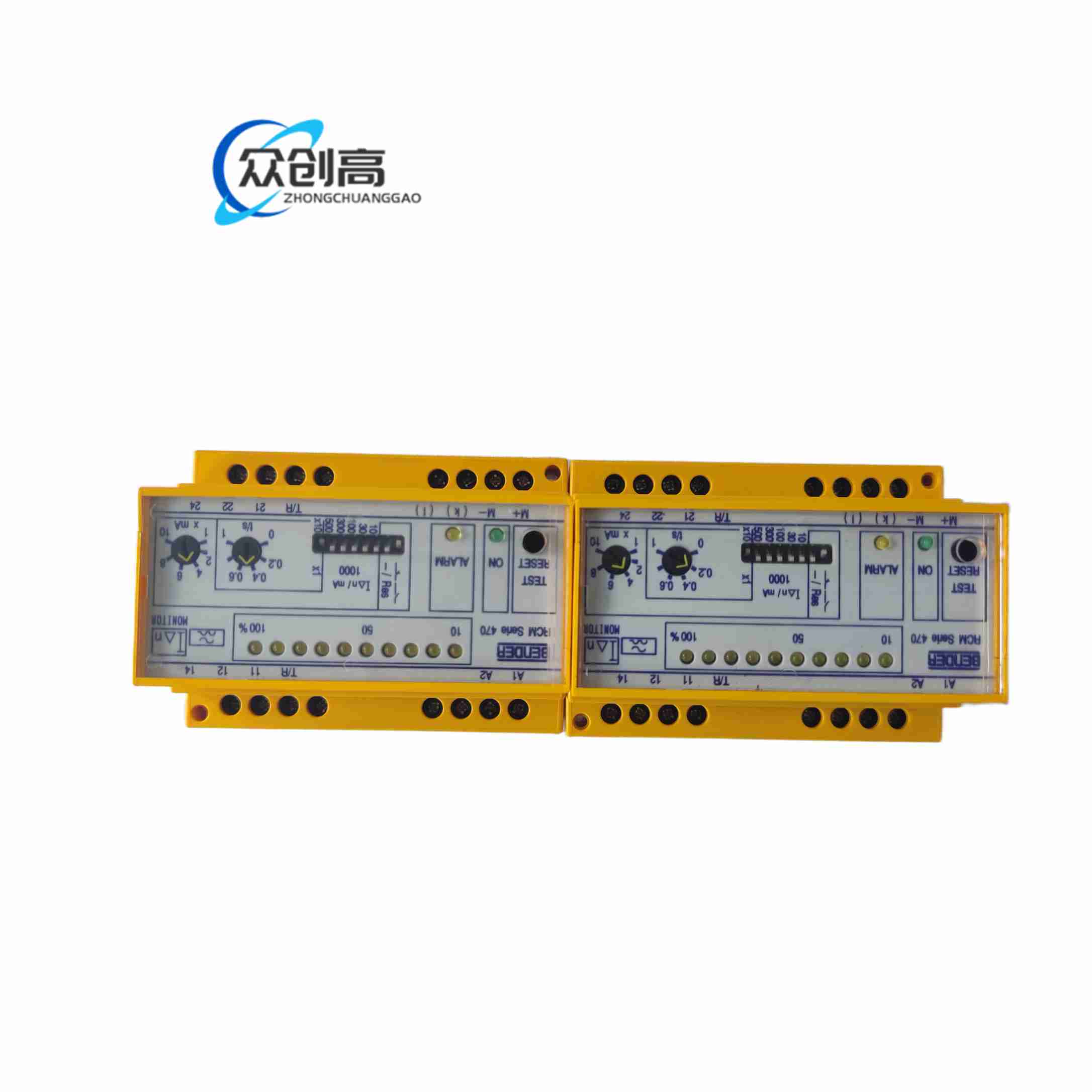

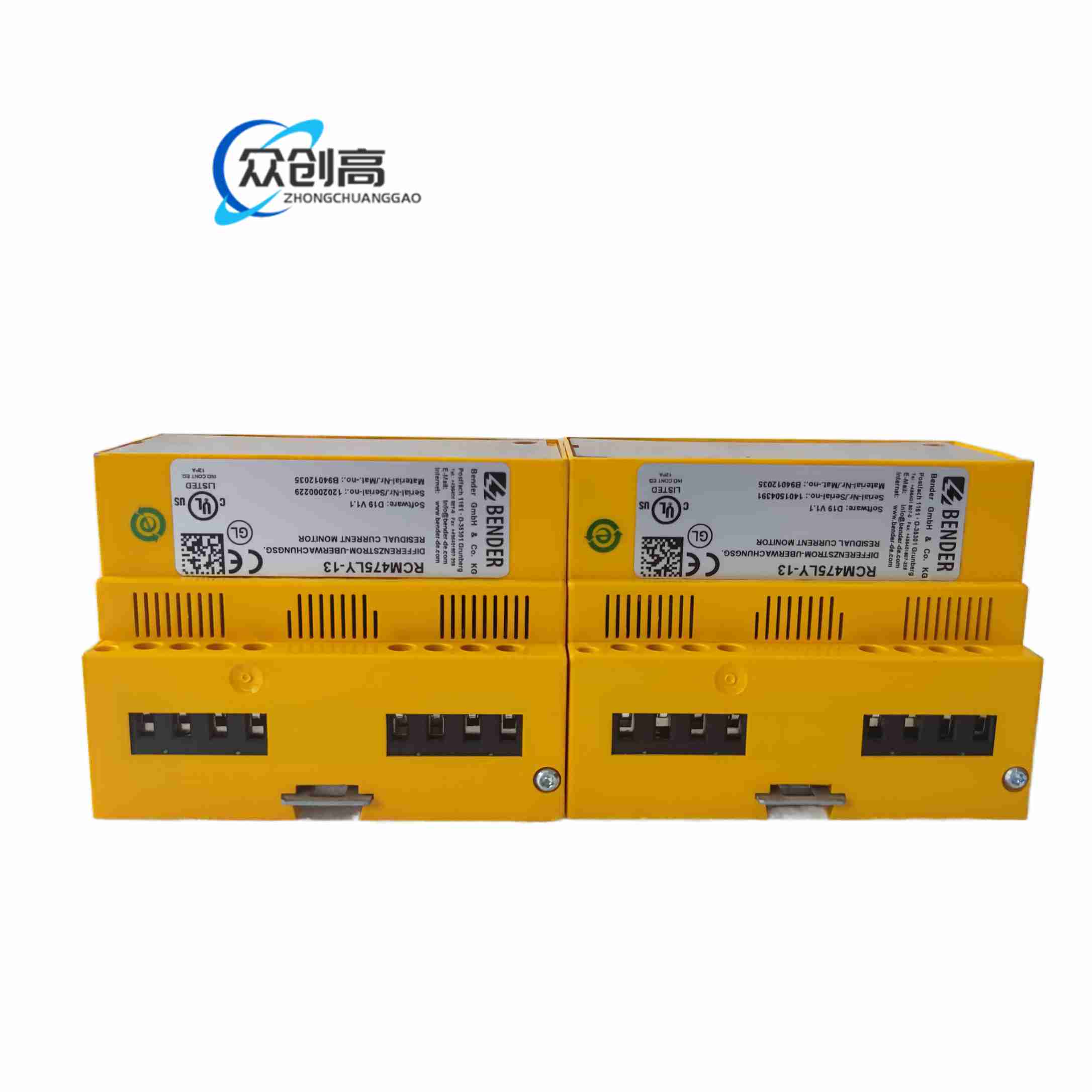

产品名称：剩余电流监视器/多通道剩余电流监测模块

产品简介：用于交流、脉动直流及部分直流混合系统的漏电流监测。医疗场景配合隔离电源与绝缘监视仪使用；工业场景可对多支路剩余电流集中采集与报警。

技术规格：

监测对象：交流剩余电流、脉动直流剩余电流；具体是否含平滑直流依变型与标准类型确定

通道数量：型号中 13 常用于 13 通道多支路监测版本

系统适用：TN-S、TT，部分工业版本支持 IT/交直流混合；医疗 IT 场景按医用绝缘监视系统配套

测量范围：多通道工业版可覆盖 0.1 mA–20 A 自动量程；单通道医疗版按阈值设定

报警设定：工业版宽范围可调；医疗/剩余电流版可设毫安级到安培级报警点

额定电压：工业多通道版可到 0–690 V AC / 0–800 V DC；医疗辅助电源常见 230 V AC，具体以铭牌为准

通信输出：RS485 Modbus RTU；可选继电器报警、0–10 V 或 4–20 mA

安装方式：35 mm DIN 导轨；部分面板型配合控制盘安装

工作温度：约 -5°C 至 +55°C，工业柜版本以手册为准

防护等级：控制柜内通常 IP20

功能特点：

早期绝缘预警：在漏电流未达到跳闸值前报警，便于计划检修

变频兼容：可识别整流、逆变器产生的脉动/高频漏电流成分，具体类型按产品认证

集中监测：多支路共用一台主机，降低配电柜布线成本

远程上传：通过 Modbus 接入 SCADA、楼宇自控、电力监控平台

应用场景：医院手术室、ICU 等医疗 2 类场所 IT 系统；工业变频器柜、UPS、光伏直流侧漏电流监测；数据中心配电、厂房关键回路绝缘管理。

安装要求：

互感器匹配：每回路配对应孔径与类型剩余电流互感器，方向按说明书统一

共地处理：信号屏蔽层按 Bender 手册单点接地，避免与强电地形成环路

系统分区：医疗 IT 系统不得与TN接地系统混用监测逻辑，按 IEC 60364-7-710 分区

使用注意事项：

类型确认：AC 型、A 型、B 型、F 型适用范围不同，变频器、光伏、直流系统必须选对应剩余电流类型

定期测试：报警阈值、互感器灵敏度、通信状态按运维周期自检

不替代保护断路器：剩余电流监视用于报警与管理，直接触电保护仍按主开关与 RCD 配置
